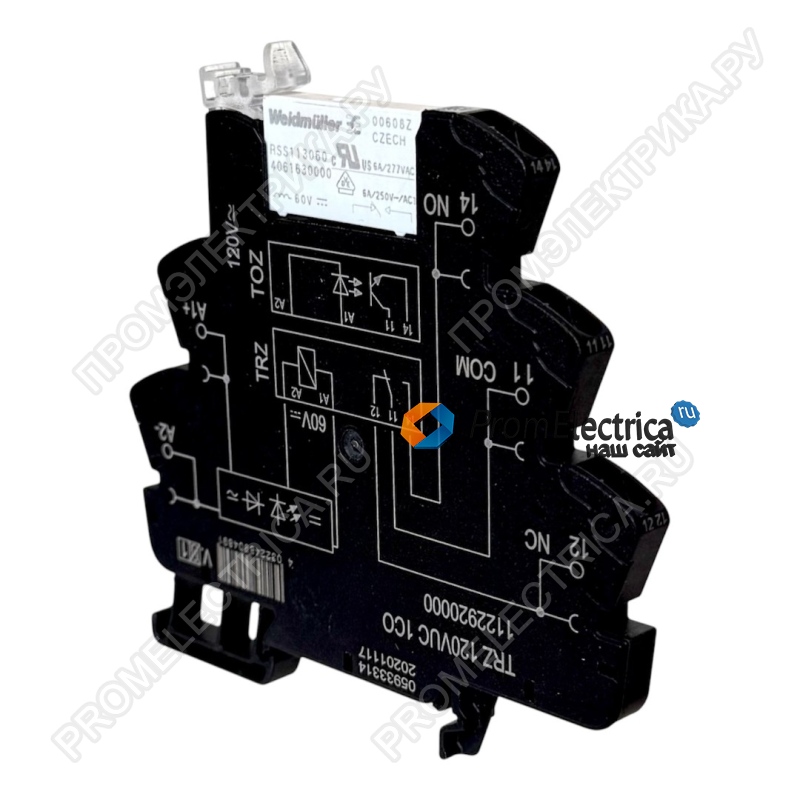

Описание, применение 1122920000 Weidmuller
Размеры и вес
Глубина 87,8 мм
Глубина (дюймы) 3,457 дюйма
Высота 90,5 мм
Высота (дюймы) 3,563 дюйма
Ширина 6,4 мм
Ширина (дюймы) 0,252 дюйма
Вес нетто 31,5 г
Температура
Температура хранения -40 °С...85 °С
Рабочая Температура -40 °С...60 °С
Влажность относительная влажность 5-95%, T u = 40°C, без конденсации
Номинальные данные UL
Температура окружающей среды (рабочая), макс. 60 °С
Сечение соединения AWG, мин. АРГ 26
Сечение соединения AWG, макс. АРГ 14
Тип проводника жесткий медный проводник, гибкий медный проводник
Уровень серьезности загрязнения 2
Сторона управления
Номинальное управляющее напряжение 120 В UC ±10 %
Номинальный ток переменного тока 4 мА
Номинальный ток постоянного тока 3,5 мА
Номинальная мощность 0,48 ВА, 420 мВт
Индикатор состояния Зеленый светодиод
Защитная схема выпрямитель
Напряжение катушки заменяемого реле отклоняется от номинального управляющего напряжения. Да
Напряжение катушки запасного реле 60 В постоянного тока
Сторона загрузки
Номинальное коммутируемое напряжение 250 В переменного тока
Непрерывный ток 6 А
Макс. частота переключения при номинальной нагрузке 0,1 Гц
Макс. коммутируемое напряжение, переменный ток 250 В
Макс. коммутируемое напряжение, постоянный ток 250 В
Пусковой ток 20 А/20 мс
Коммутационная способность переменного тока (резистивная), макс. 1500 ВА
Коммутационная способность постоянного тока (резистивная), макс. 144 Вт при 24 В
Задержка включения ≤ 11 мс
Задержка выключения ≤ 40 мс
Тип контакта 1 перекидной контакт (AgNi)
Механический срок службы 5 x 10 6 циклов переключения
Мин. коммутационная мощность 1 мА при 24 В, 10 мА при 12 В, 100 мА при 5 В
Общие данные
Рабочая высота ≤ 2000 м, над уровнем моря
Железнодорожный ТС 35
Доступна кнопка тестирования Нет
Индикатор положения механического переключателя Нет
Цвет черный
Компонент с классом воспламеняемости UL94
Компонент Корпус
Класс воспламеняемости UL94 В-0
Компонент Стопорный зажим
Класс воспламеняемости UL94
Координация изоляции
Номинальное напряжение 300 В
Степень загрязнения 2
Категория перенапряжения III
Воздушный зазор и пути утечки для стороны управления – стороны нагрузки ≥ 6 мм
Диэлектрическая прочность на стороне управления – стороне нагрузки 4 кВ эфф. /1 мин.
Тип изоляции на входе и выходе усиленная изоляция
Диэлектрическая прочность открытого контакта 1 кВ эфф /1 мин
Диэлектрическая прочность монтажной рейки 4 кВ эфф. /1 мин.
Импульсное выдерживаемое напряжение 6 кВ (1,2/50 мкс)
Степень защиты IP20
Данные подключения
Способ подключения проводов Зажимное соединение
Длина зачистки, номинальное соединение 8 мм
Диапазон зажима, номинальное соединение 1,5 мм²
Диапазон зажима, мин. 0,14 мм²
Диапазон зажима, макс. 2,5 мм²
Сечение соединения проводов AWG, мин. АРГ 26
Сечение провода подключения AWG, макс. АРГ 14
Сечение провода, сплошной, мин. 0,14 мм²
Сечение провода, сплошной, макс. 2,5 мм²
Сечение провода, сплошной, мин. (AWG) АРГ 26
Сечение провода, сплошной, макс. (AWG) АРГ 14
Сечение подключаемого провода, тонкопроволочный, мин. 0,14 мм²
Сечение подключаемого провода, тонкожильный, макс. 2,5 мм²
Сечение провода тонкожильного, мин. (AWG) АРГ 26
Сечение провода тонкожильного, макс. (AWG) АРГ 14
Сечение подключаемого провода, тонкопроволочного, с наконечниками DIN 46228/4, мин. 0,14 мм²
Сечение подключаемого провода, тонкопроволочный, с кабельными наконечниками DIN 46228/4, макс. 1,5 мм²
Сечение провода гибкого, AEH (DIN 46228-1), мин. 0,14 мм²
Сечение гибкого провода, AEH (DIN 46228-1), макс. 1,5 мм²
Двойные наконечники для проводов, мин. 0,5 мм²
Двойные кабельные наконечники, макс. 1 мм²
Размер лезвия 0,6 х 3,5 мм
