Описание, применение LRD086

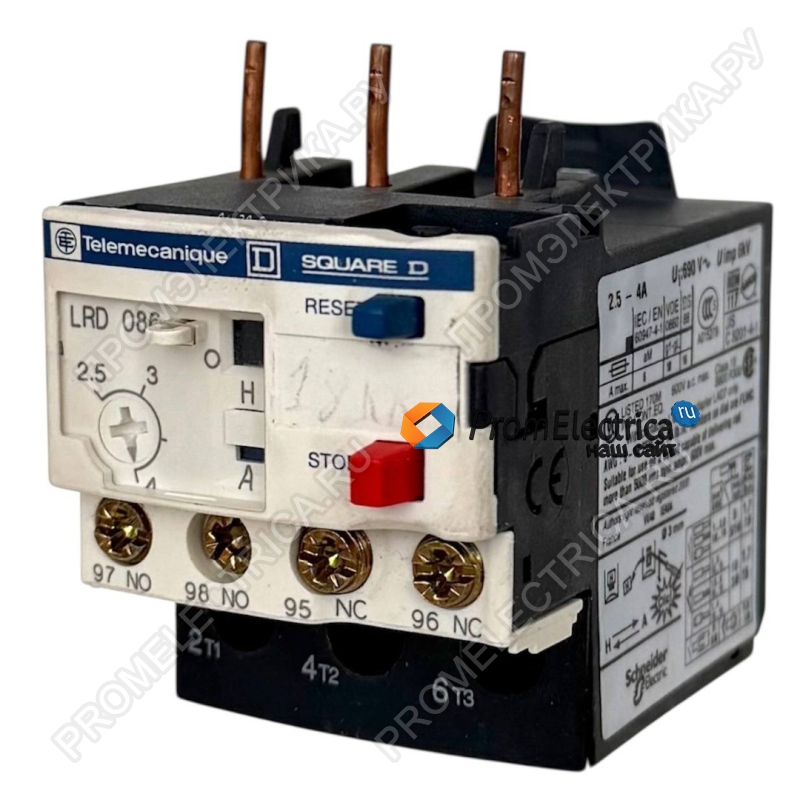

Тепловое реле LRD086 из серии TeSys LRD предназначено для защиты трёхфазных и однофазных электродвигателей от длительных перегрузок, обрыва фаз и затяжных пусковых режимов. Устройство устанавливается непосредственно на контакторы LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 и LC1D38, образуя компактный пускатель.
Технические характеристики
|
Характеристика |
Значение |
|
Тип устройства |
Дифференциальное тепловое реле |
|
Диапазон уставок тока |
2,5…4 А |
|
Совместимые контакторы |
LC1D09, D12, D18, D25, D32, D38 |
|
Номинальное напряжение изоляции |
690 В (IEC) |
|
Максимальная частота сети |
400 Гц |
|
Ток сигнальной цепи (Ith) |
5 А |
|
Класс защиты корпуса |
IP20 |
|
Рабочая температура |
-20…+60 °C |
|
Температура хранения |
-60…+70 °C |
|
Устойчивость к вибрации |
6 g |
|
Устойчивость к ударам |
15 g (11 мс) |
|
Степень огнестойкости |
V1 (UL 94) |
|
Ширина корпуса |
45 мм |
Преимущества
- Точная настройка тока защиты. Диапазон регулировки от 2,5 до 4 ампер позволяет подобрать оптимальную уставку под конкретный двигатель. Порог срабатывания составляет 1,14 ± 0,06 от номинала — строго по стандарту IEC 60947-4-1.
- Защита от обрыва фазы. Реле контролирует все три фазы. При обрыве любой из них отключение происходит при токе 130% на двух оставшихся фазах и 0% на повреждённой. Это предотвращает выход двигателя из строя при «пропадании» фазы.
- Работа в широком диапазоне температур. Благодаря встроенной температурной компенсации реле сохраняет точность срабатывания в интервале от -20 до +60°C. Никакой дополнительной корректировки уставок не требуется.
- Простота эксплуатации. Управление осуществляется двумя кнопками: красная «Стоп» (принудительное отключение) и синяя «Сброс» (возврат в рабочее состояние после аварии).
Особенности монтажа и подключения
- Реле крепится на панель, DIN-рейку или непосредственно под контактор (без дополнительных кронштейнов).
- Силовые клеммы рассчитаны на кольцевые наконечники, момент затяжки — 2,3 Н·м (винт M4).
- Цепи управления подключаются винтовыми зажимами, допускающими до двух проводников сечением 1…2,5 мм² (гибкий или жёсткий кабель, с наконечником или без). Момент затяжки — 1,7 Н·м.
- Шаг соединения между клеммами — 14,5 мм.
Где применяется
Это реле идеально подходит для защиты небольших промышленных двигателей вентиляторов, насосов, конвейеров, компрессоров, деревообрабатывающих станков и упаковочного оборудования. Благодаря широкому спектру сертификатов (CCC, UL, CSA, DNV, GL, LROS, RINA, BV) оно допускается к применению на морских судах, в нефтегазовой отрасли и на объектах с повышенными требованиями к безопасности.
