Описание, применение 09140012662

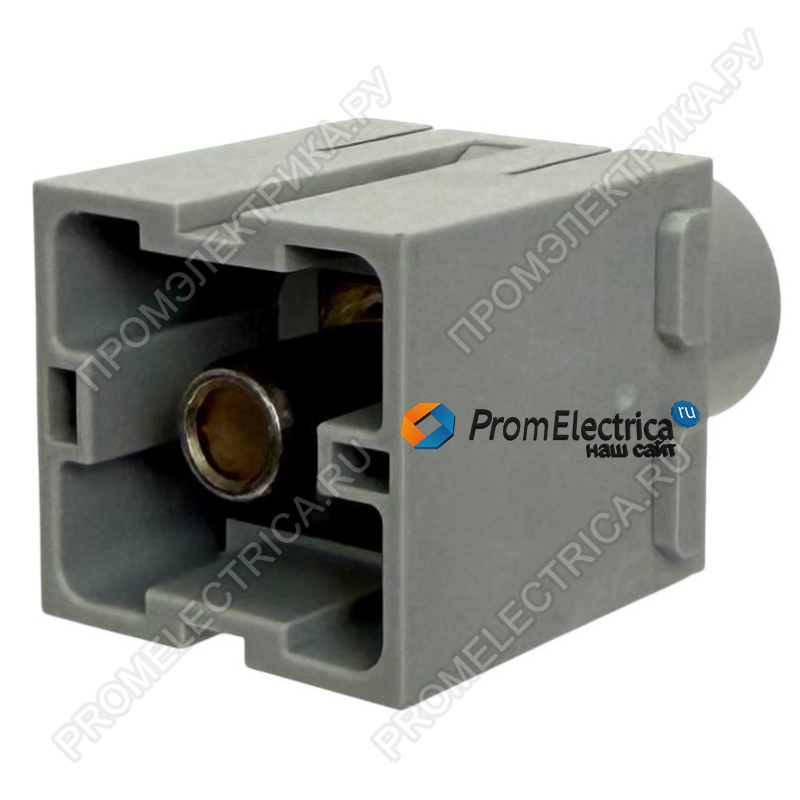

HARTING 09 14 001 2662 — это высокотехнологичный контактный модуль из семейства Han-Modular®, разработанный для создания гибридных интерфейсов, способных передавать как сигналы, так и значительную мощность. Данный модуль представляет собой аксиальный штекерный контакт (male), предназначенный для коммутации цепей с высокими токами и напряжениями.
Технические характеристики :
- Код HARTING: 09 14 001 2662
- Тип изделия: Модуль для промышленных разъемов (Han-Modular®)
- Тип модуля: Han® 200 A module (силовой)
- Размер модуля: Двойной модуль (Double module)
- Полярность: Мужская (male / "папа")
- Количество контактов: 1
- Тип подключения: Аксиальное винтовое соединение (Axial screw termination)
- Сечение проводников: 40 ... 70 мм²
- Внешний диаметр провода: ≤ 16 мм
- Номинальный ток: 200 А
- Номинальное напряжение AC/DC: 1000 В
- Номинальное импульсное напряжение: 8 кВ
- Степень загрязнения: 3
- Номинальное напряжение по UL: 600 В
- Сопротивление изоляции: > 10¹⁰ Ом
- Контактное сопротивление: ≤ 0,2 мОм
- Длина зачистки изоляции: 16 ... 17 мм
- Момент затяжки: 9 ... 10 Н·м
- Рабочая температура: от -40°C до +125°C
- Количество циклов сочленения: ≥ 500
- Материал изолятора: Поликарбонат (PC), RAL 7032
- Материал контактов: Медный сплав с серебряным покрытием
- Класс горючести: UL 94 V-0
- Вес нетто: 60 г
Ключевые особенности и преимущества:
- Экстремальная мощность (200 А / 1000 В):
Модуль рассчитан на номинальный ток 200 Ампер и номинальное напряжение 1000 Вольт (импульсное напряжение до 8 кВ). Это позволяет использовать его в системах электропитания большой мощности, главных приводах станков и промышленных установках. - Работа с большими сечениями проводов:
Аксиальное винтовое соединение позволяет надежно подключать медные проводники сечением от 40 до 70 мм² с внешним диаметром кабеля до 16 мм. Момент затяжки винтов составляет 9-10 Н·м, что обеспечивает надежный и долговечный контакт с очень низким переходным сопротивлением (≤ 0,2 мОм). - Аксиальная конструкция (axial screw termination):
Особенность данного модуля — аксиальное расположение винтового зажима, что упрощает монтаж мощных кабелей большого сечения и обеспечивает компактное размещение в корпусе разъема. - Высококачественные материалы:
- Контакт: Медный сплав с серебряным покрытием (Ag), обеспечивающим низкое сопротивление и высокую проводимость.
- Изолятор: Поликарбонат (PC) цвета RAL 7032 (галька), класс горючести UL 94 V-0.
- Надежность в суровых условиях:
Модуль сохраняет работоспособность в диапазоне температур от -40°C до +125°C и выдерживает не менее 500 циклов сочленения. - Модульная конструкция:
Как часть серии Han-Modular®, данный модуль позволяет комбинировать силовые, сигнальные, пневматические и другие типы контактов в одном разъеме, создавая оптимальное решение под конкретную задачу.
Важное примечание по монтажу:
Для завершения сборки разъема требуются ответные модули (female), а также соответствующий корпус (оболочка / hood) и основание (housing) серии Han. Данный модуль предназначен для установки в рамки (holder) серии Han-Modular®.
Области применения:
- Тяжелом промышленном оборудовании (станки, прессы)
- Преобразователях частоты и приводах большой мощности
- Источниках бесперебойного питания (UPS)
- Железнодорожном транспорте и подвижном составе
- Морском и портовом оборудовании
- Распределительных устройствах и системах электропитания
