Описание, применение 1481970000 Weidmuller

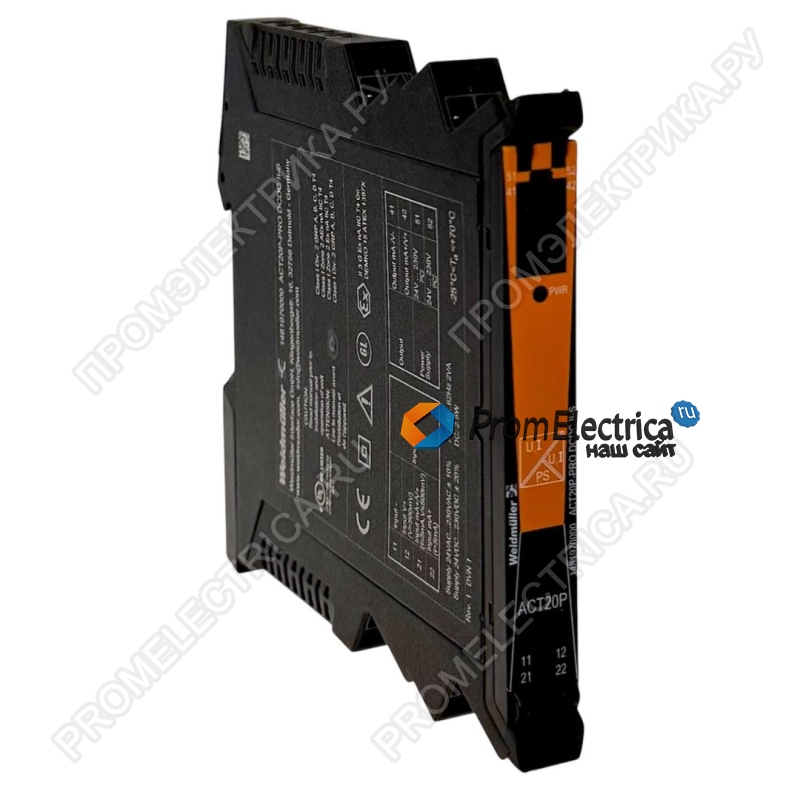

Преобразователь аналогового сигнала Weidmüller ACT20P-PRO DCDC II-S (арт. 1481970000)
Ключевые преимущества
- Максимальная гибкость настройки
Конфигурация возможна двумя способами: - DIP-переключатели на корпусе (быстрое изменение диапазонов)
- через встроенный дисплей и кнопки (точная настройка с визуальным контролем)
- Универсальное питание
Устройство работает от 24…230 В DC (допуск ±20%) и 24…230 В AC (допуск ±10%, 48…62 Гц).
Это покрывает любые стандартные напряжения в промышленности — от 24 В до сети 230 В. - 3-портовая гальваническая развязка
Полная изоляция между: - входом ↔ выходом
- входом ↔ питанием/реле
- выходом ↔ питанием/реле
Испытательное напряжение изоляции: 4 кВ (eff) между цепями.
- Широкие диапазоны входных сигналов
- По напряжению: от ±20 мВ до ±300 В (настраивается)
- По току: от ±0,1 мА до ±100 мА
- Входное сопротивление: ≈1 МОм (для напряжения); для тока <5 мА — ≈100 Ом, >5 мА — ≈5 Ом.
- Высокая точность и стабильность
- Основная погрешность: <0,05% от диапазона
- Температурный коэффициент: ≤0,01% диапазона / °C
- Долговременная стабильность: MTBF 76 лет
- Быстродействие
- Шаговая реакция: ≤50 мс (стандартный режим) или ≤50 мкс (режим быстрого отклика)
- Верхняя частота среза (–3 дБ): >10 кГц или <10 Гц (настраивается фильтр)
Технические характеристики
|
Параметр |
Значение |
|
Артикул |
1481970000 |
|
Тип |
ACT20P-PRO DCDC II-S |
|
Ширина |
12,5 мм |
|
Высота |
117,2 мм |
|
Глубина |
113,7 мм |
|
Масса (нетто) |
130 г |
|
Рабочая температура |
–25…+70 °C |
|
Температура хранения |
–40…+85 °C |
|
Потребляемая мощность |
≤2,3 Вт |
|
Напряжение питания |
24…230 В DC (±20%) |
|
Входы (настраиваемые) |
|
|
— напряжение |
±20 мВ … ±300 В |
|
— ток |
±0,1 мА … ±100 мА |
|
Выходы (настраиваемые) |
|
|
— напряжение |
0…±10 В (нагрузка ≥1 кОм) |
|
— ток |
0…±20 мА (нагрузка ≤600 Ом) |
|
Смещение нуля |
<10 мВ (выход по напряжению) |
|
Точность |
<0,05% диапазона |
|
Время отклика |
≤50 мс или ≤50 мкс |
|
Гальваническая изоляция |
3-портовая (вход/выход/питание-реле) |
|
Испытательное напряжение изоляции |
4 кВ (eff) вход/выход/питание |
|
Импульсное выдерживаемое напряжение |
5 кВ (1,2/50 мкс) |
|
Тип соединения |
Винтовые зажимы (2,5 мм² макс.) |
|
Категория перенапряжения |
III |
|
Степень загрязнения |
2 |
Области применения
- Промышленная автоматизация и системы управления технологическими процессами
- Гальваническая развязка аналоговых сигналов (ток/напряжение) между датчиком и контроллером
- Преобразование унифицированных сигналов 0…10 В, 0…20 мА, 4…20 мА
- Задачи, требующие высокой точности (<0,05% диапазона измерения) и широкого диапазона питания (24…230 В AC/DC)
- Защита цепей измерения от перенапряжений, импульсных помех и потенциалов земли
