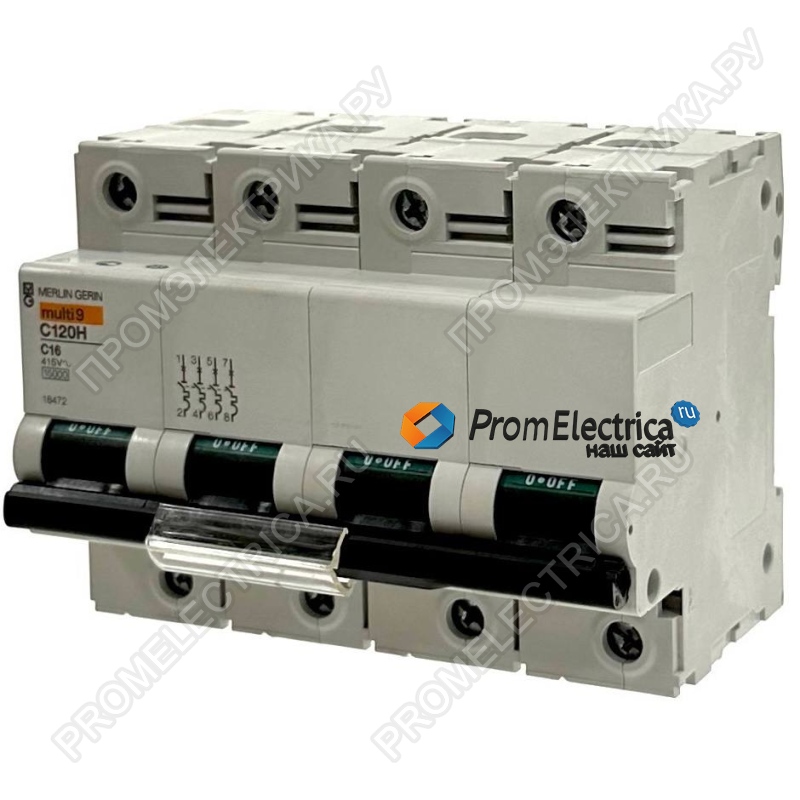

Описание, применение 18472 USA / EUROPE
Применение выключателя
Распределение
Семейство продуктов C120
Тип изделия или компонента
Автоматический выключатель
Краткое имя устройства
C120H
Описание полюсов 4P
Число защищенных
полюсов 4
[In] номинальный ток 16 А при 30 °C
Тип сети Переменный ток
Технология отключающего блока
Тепловой-магнитный
Код кривой C
Отключающая способность
15 кА Icu соответствующий EN/IEC 60947-2 - <=
500 V постоянный ток
30 кА Icu соответствующий EN/IEC 60947-2 -
230...400 V переменный ток 50/60 Гц
15 кА Icu соответствующий EN/IEC 60947-2 -
400...415 V переменный ток 50/60 Гц
10 кА Icu соответствующий EN/IEC 60947-2 - 440
V переменный ток 50/60 Гц
15000 А Icn соответствующий IEC 60898-1 -
230...400 V переменный ток 50/60 Гц
Соответствие требованиям к изоляции
Да соответствующий IEC 60947-2
Дополнительные характеристики
Частота сети 50/60 Гц
Предел электромагнитного отключения 5...10 x In
[Ics] номинальная рабочая отключающая способность
7.5 кА 50 % x Icu соответствующий EN/IEC 60947-2 - 400...415 V переменный
ток 50/60 Гц
15 кА 50 % x Icu соответствующий EN/IEC 60947-2 - 230...400 V переменный
ток 50/60 Гц
5 кА 50 % x Icu соответствующий EN/IEC 60947-2 - 440 V переменный ток
50/60 Гц
7500 А 50 % x Icu соответствующий IEC 60898-1 - 230...400 V переменный
ток 50/60 Гц
Класс ограничения 3 соответствующий IEC 60898-1
[Ui] номинальное напряжение изоляции 500 В переменный ток 50/60 Гц соответствующий EN/IEC 60947-2
[Uimp] номинальное выдерживаемое импульсное
напряжение
6 кВ соответствующий EN/IEC 60947-2
Индикатор положения контакта Да
Тип управления Тумблерный переключатель
Сигнализация Индикация ВКЛ/ВЫКЛ
Способ крепления Пристегивающийся
Монтажная опора 35мм симметричная DIN-рейка
Совместимость распределительного блока с гребенчатыми шинами ДA
Модули 9 мм 12
Высота 81 мм
Ширина 108 мм
Глубина 73 мм
Масса продукта 0.82 кг
Механическая износостойкость 20000 циклы
Электрическая прочность 10000 циклы соответствующий IEC 60947-2
Тип клемм Клеммы туннельного типа гибкий провод (-а) 1.5...35 мм² макс
Клеммы туннельного типа жесткий провод (-а) 1...50 мм² макс
Длина зачистки проводов 15 мм
Момент затяжки 3.5 Н-м
Защита от замыкания на землю Отдельный блок
Условия эксплуатации
Стандарты EN/IEC 60947-2
IEC 60898-1
Сертификаты продуктов GOST
Этикетки качества NF
Cтепень защиты IP IP20 соответствующий IEC 60529
Степень загрязнения 3 соответствующий IEC 60947-2
Подготовка к работе в тропических условиях 2 соответствующий IEC 60068-1
Относительная влажность 55 °C
Рабочая высота 2000 м
Температура окружающей среды при работе -30...60 °C
Температура окружающего воздуха при хранении -40...70 °C
