Описание, применение 1376658 USA / EUROPE

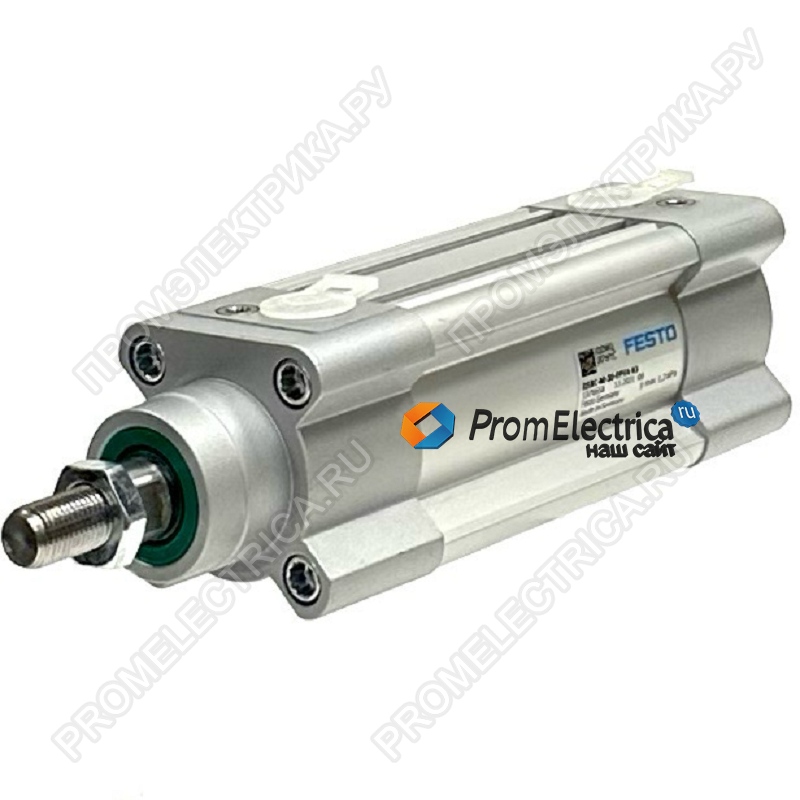

Пневмоцилиндр DSBC-40-50-PPVA-N3 (артикул 1376658) от компании Festo — это высококачественный профильный цилиндр двустороннего действия, соответствующий стандарту ISO 15552. Модель с диаметром поршня 40 мм и ходом 50 мм является универсальным решением для задач линейного позиционирования, перемещения и зажима в автоматизированных системах .
Цилиндр оснащен пневматическим демпфированием с регулировкой в обоих крайних положениях (PPV), что обеспечивает плавное и бесшумное торможение, снижая ударные нагрузки на механизм. Встроенный магнит в поршне позволяет использовать бесконтактные датчики положения (герконы) для контроля позиции штока .
Ключевые преимущества:
- Полное соответствие стандарту ISO 15552: Взаимозаменяемость с другими цилиндрами этого стандарта и совместимость с широким спектром монтажных аксессуаров .
- Регулируемое демпфирование PPV: Плавное торможение в обоих крайних положениях, что снижает вибрацию, шум и износ механизма, продлевая срок службы оборудования .
- Компактность и экономия пространства: Профильный корпус современной конструкции с двумя сенсорными пазами .
- Надежность и долговечность: Корпус из гладкоанодированного алюминиевого сплава, крышки из литого алюминия с покрытием, шток из высоколегированной стали — все это обеспечивает работу в условиях умеренной коррозионной нагрузки (класс CRC 2) .
- Гибкость применения: Монтаж в любом положении, опрос положения с помощью датчиков, возможность работы со смазкой .
Технические характеристики :
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
1376658 |
|
Стандарт |
ISO 15552 |
|
Диаметр поршня |
40 мм |
|
Ход |
50 мм |
|
Режим работы |
Двустороннего действия |
|
Демпфирование |
PPVA: пневматическое, регулируемое с обеих сторон |
|
Рабочее давление |
0,6 ... 12 бар |
|
Теоретическое усилие (6 бар, прямой ход) |
754 Н |
|
Теоретическое усилие (6 бар, обратный ход) |
633 Н |
|
Пневматическое присоединение |
G1/4 |
|
Резьба штока |
M12x1,25 |
|
Температура среды |
-20 ... 80 °C |
|
Энергия удара в крайних положениях |
0,7 Дж |
|
Длина демпфирования |
19 мм |
|
Базовый вес (ход 0 мм) |
740 г |
|
Тип крепления |
Внутренняя резьба / аксессуары |
Области применения:
- Упаковочное оборудование: Перемещение и позиционирование деталей на конвейерных линиях.
- Сборочные линии: Точное линейное перемещение в автоматизированных сборочных системах.
- Материалообработка: Зажим и подача заготовок в станках и обрабатывающих центрах.
- Робототехника: Линейные actuators для манипуляторов и захватных устройств .
