Описание, применение TWDXCAISO

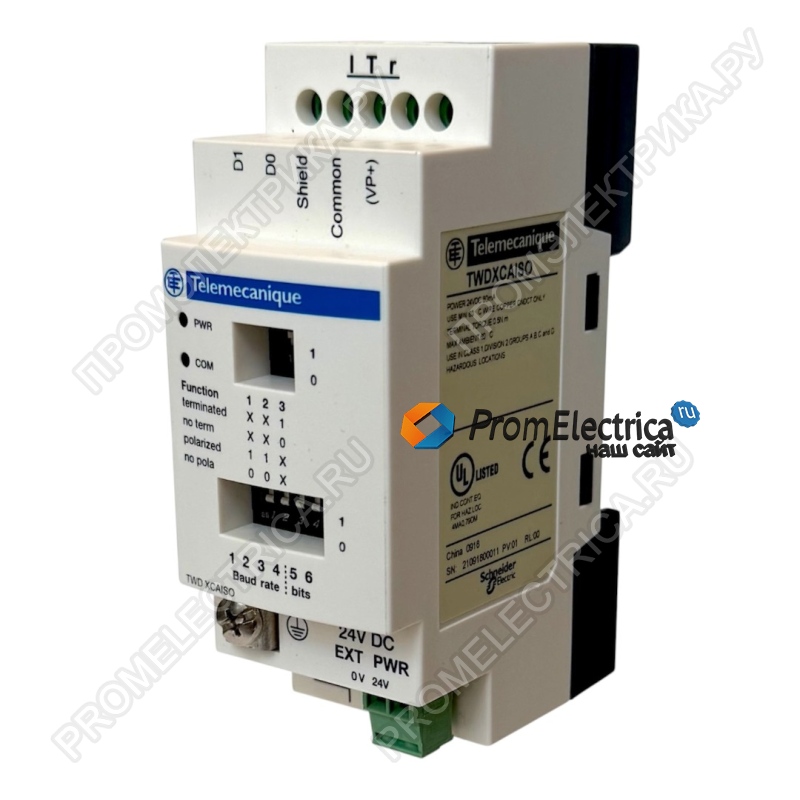

Модуль Schneider Electric TWDXCAISO — это компактное устройство (разветвительная коробка с развязкой) из серии Twido, предназначенное для повышения надежности и помехозащищенности сетей RS485 при организации промышленной связи по протоколу Modbus RTU . Он выполняет три ключевые функции: гальваническую развязку линии, ее предварительную поляризацию (подтяжку) и оконечную нагрузку .
Основные технические характеристики
|
Параметр |
Значение |
|
Производитель / Серия |
Schneider Electric / Twido |
|
Артикул |
TWDXCAISO |
|
Тип устройства |
Разветвительная коробка с гальванической развязкой |
|
Назначение |
Последовательный канал RS485 |
|
Специальное применение |
Развязка линии RS485; Предварительная поляризация линии (2 резистора по 620 Ом); Оконечная нагрузка (RC-цепь 120 Ом, 1 нФ) |
|
Номинальное напряжение питания (Us) |
24 В DC |
|
Тип источника питания |
Внешний, постоянный ток |
|
Совместимость |
Программируемые контроллеры Twido; Логические контроллеры Modicon M238 |
|
Электрическое соединение |
1 клеммный блок с винтовыми зажимами; 2 разъема RJ45 (для отвода) |
|
Монтаж |
На 35-мм симметричную DIN-рейку |
|
Масса нетто |
0.1 кг |
Преимущества и особенности
- Гальваническая развязка (изоляция): Главная функция устройства. Она разрывает гальваническую связь между разными сегментами сети, эффективно подавляя действие разности потенциалов "земель" и защищая контроллеры от импульсных помех. Ее применение настоятельно рекомендуется при длине линии более 10 м .
- Предварительная поляризация линии: Модуль подтягивает сигнальные линии (А и В) к шинам питания (+5В и GND) через резисторы 620 Ом. Это гарантирует, что состояние логической "1" на линии будет определено даже в паузах между передачей данных, что повышает устойчивость сети к помехам.
- Оконечная нагрузка (терминатор): Наличие RC-цепи (резистор 120 Ом и конденсатор 1 нФ) позволяет использовать модуль как оконечный терминатор, который согласует волновое сопротивление линии и предотвращает отражения сигналов от ее концов. Это критически важно для стабильной работы на высоких скоростях и протяженных линиях .
- Универсальность и простота подключения: Благодаря наличию и винтовых зажимов, и двух портов RJ45, устройство легко интегрируется в существующую сеть — его можно установить на конце линии (как терминатор), в разрыв магистрали (для развязки сегментов) или использовать для подключения дополнительных устройств .
Области применения
- Промышленная автоматизация: Связь между программируемыми логическими контроллерами (ПЛК), частотными преобразоваторами, панелями оператора и другими устройствами на производственных линиях .
- Машиностроение: В составе систем управления станками, упаковочным и текстильным оборудованием, где требуется защита от электромагнитных помех и стабильная передача данных.
