Описание, применение RCI424730

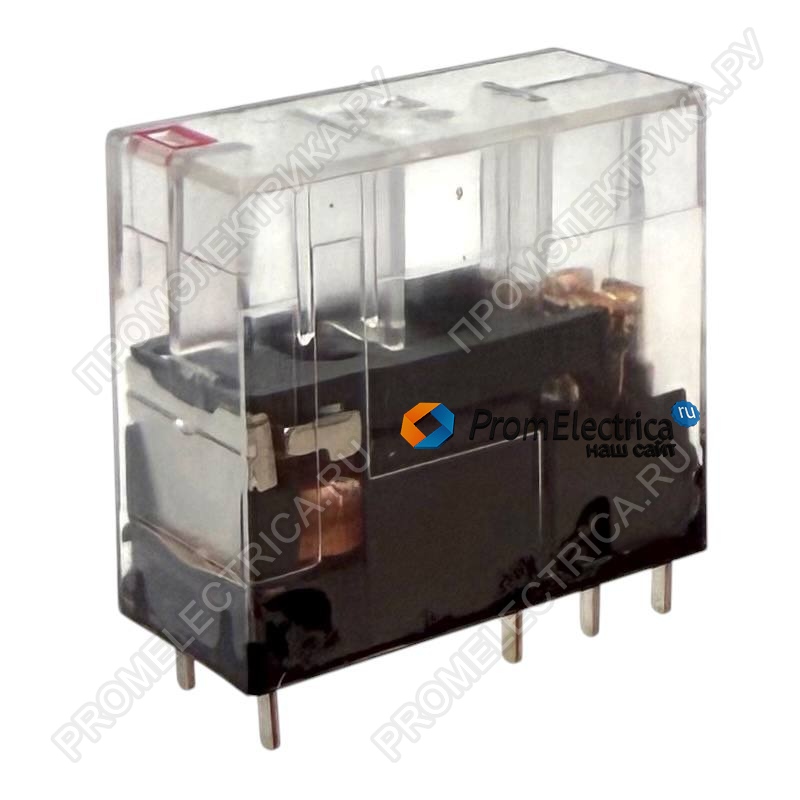

Реле RCI424730 (Weidmüller, серия RIDERSERIES RCI) – это электромагнитное реле с двумя переключающими контактами (2 CO / DPDT), рассчитанное на номинальное напряжение катушки 230 В AC и коммутируемый ток 8 А. Предназначено для установки в распределительных щитах, системах автоматики, управления двигателями, освещением и другими нагрузками.
Основные преимущества
- Два переключающих контакта (AgNi 90/10) – высокая надёжность и устойчивость к дугообразованию.
- Широкий диапазон рабочих температур – от –40 °C до +70 °C.
- Высокая изоляция – между входом и выходом 5 кВ (1 мин).
- Низкое энергопотребление – мощность удержания всего 0,75 ВА.
- Долгий срок службы – до 10 миллионов циклов для катушек постоянного тока.
- Компактный корпус – ширина 13 мм, масса 15,9 г.
- Прозрачный корпус – визуальный контроль состояния (без механического индикатора, но прозрачность позволяет видеть подвижные части).
Технические характеристики
Вход (катушка)
|
Параметр |
Значение |
|
Номинальное управляющее напряжение |
230 В AC |
|
Номинальный ток (AC) |
3,2 мА |
|
Мощность удержания |
0,75 ВА |
|
Напряжение срабатывания (тип.) |
172,5 В AC |
|
Напряжение отпускания (тип.) |
34,5 В AC |
|
Сопротивление катушки |
32500 Ом ±15 % |
Выход (контакты)
|
Параметр |
Значение |
|
Тип контактов |
2 переключающих (AgNi 90/10) |
|
Номинальное напряжение переключения |
240 В AC |
|
Макс. коммутируемое напряжение (AC) |
400 В |
|
Номинальный ток |
8 А |
|
Пусковой ток |
15 А / 4 с |
|
Макс. переключающая способность (AC, резистивная) |
2000 ВА |
|
Макс. переключающая способность (DC, резистивная) |
192 Вт при 24 В |
|
Задержка включения |
≤10 мс |
|
Задержка выключения |
≤6 мс |
|
Мин. коммутационная способность |
1 мА при 24 В, 10 мА при 12 В, 100 мА при 5 В |
|
Макс. частота коммутации при номинальной нагрузке |
0,1 Гц |
Изоляция и безопасность
|
Параметр |
Значение |
|
Диэлектрическая прочность (вход/выход) |
5 кВэфф / 1 мин |
|
Диэлектрическая прочность (смежные контакты) |
2,5 кВэфф / 1 мин |
|
Диэлектрическая прочность (разомкнутый контакт) |
1 кВэфф / 1 мин |
|
Импульсное перенапряжение |
до 5 кВ (1,2/50 мкс) |
|
Расстояние утечки (вход-выход) |
≥8 мм |
|
Категория перенапряжения |
III |
|
Степень загрязнения |
2 |
|
Класс пожаростойкости UL 94 |
V-2 |
Общие параметры
|
Параметр |
Значение |
|
Рабочая температура |
–40…+70 °C |
|
Температура хранения |
–40…+85 °C |
|
Влажность |
40 °C / 93 % (без конденсата) |
|
Масса нетто |
15,9 г |
|
Размеры (Ш×В×Г) |
13 × 29 × 25,6 мм |
|
Тип соединения |
Втычное (на гнездо) |
|
Шаг выводов |
5 мм |
|
Механический индикатор |
нет |
|
Кнопка проверки |
нет |
Области применения
- Промышленные щиты управления и автоматики
- Системы отопления, вентиляции и кондиционирования (HVAC)
- Управление насосами, компрессорами, освещением
- Сигнализация и контроль технологических процессов
- Замена устаревших реле в панелях с винтовыми клеммами (благодаря втычному соединению)
