Описание, применение DSM-32-270-CC-FW-A-B USA / EUROPE

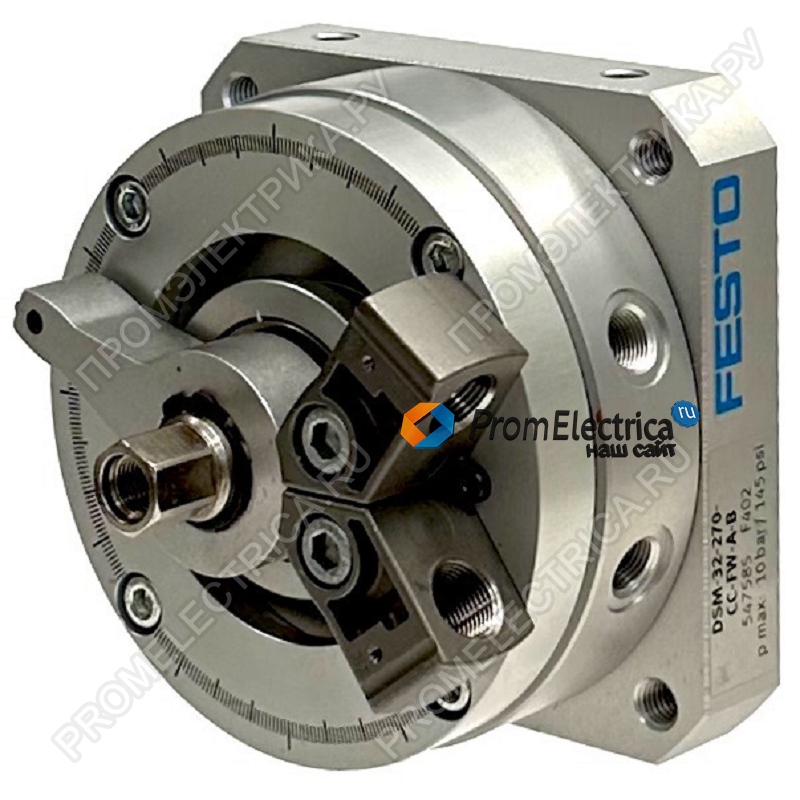

Неполноповоротный привод DSM-32-270-CC-FW-A-B (артикул 547585) от компании Festo — это высококачественное пневматическое устройство, предназначенное для управления поворотными механизмами, требующими частичного вращения (до 246°). Привод типа «поворотная лопасть» обеспечивает точный и мощный крутящий момент до 10 Нм при давлении 6 бар, что делает его идеальным решением для дисковых затворов, заслонок и других исполнительных элементов в системах промышленной автоматизации .
Модель оснащена фланцевым валом (FW) для надежного соединения с нагрузкой, амортизаторами (CC) с обеих сторон для плавного демпфирования в крайних положениях и встроенным магнитом для бесконтактного определения положения с помощью герконовых датчиков .
Ключевые преимущества:
- Точное позиционирование: Угол поворота настраивается в диапазоне 0…246° с точной подстройкой -3°, что обеспечивает гибкость при монтаже и юстировке .
- Плавное демпфирование: Амортизаторы с обеих сторон (CC) с углом демпфирования 12° эффективно гасят ударные нагрузки, снижая вибрацию и износ механизма .
- Высокая нагрузочная способность: Привод выдерживает максимальное осевое усилие 75 Н и радиальное усилие 200 Н, а допустимый момент инерции нагрузки составляет 0,05 кг·м² .
- Гибкость монтажа: Монтаж возможен в любом положении, крепление — через внутреннюю резьбу. Пневматическое подключение — G1/8 .
- Взрывозащищенное исполнение: Привод сертифицирован для применения во взрывоопасных зонах (ATEX II 2G Ex h IIC T4 Gb X), что расширяет область его применения .
- Надежность и долговечность: Корпус из анодированного алюминия, вал из никелированной стали, уплотнения из TPE-U(PU) обеспечивают стабильную работу в широком диапазоне температур -10…60°C .
Технические характеристики:
|
Параметр |
Значение |
|
Производитель |
Festo |
|
Артикул |
547585 |
|
Тип |
Неполноповоротный привод, поворотная лопасть |
|
Размер |
32 |
|
Режим работы |
Двустороннего действия |
|
Угол поворота |
0…246° |
|
Диапазон настройки |
0…246° |
|
Точная настройка |
-3° |
|
Угол демпфирования |
12° |
|
Демпфирование |
CC: амортизаторы с обеих сторон |
|
Теоретический момент (6 бар) |
10 Нм |
|
Рабочее давление |
1,5…10 бар |
|
Макс. частота переключения (6 бар) |
0,7 Гц |
|
Пневматическое подключение |
G1/8 |
|
Макс. осевое усилие |
75 Н |
|
Макс. радиальное усилие |
200 Н |
|
Допустимый момент инерции |
0,05 кг·м² |
|
Температура эксплуатации |
-10…60 °C |
|
Материал вала |
Сталь, никелированная |
|
Материал корпуса |
Алюминий, анодированный |
|
Материал уплотнений |
TPE-U(PU) |
|
Вес |
1550 г |
|
Определение позиции |
Для герконов |
Области применения:
- Управление заслонками и затворами: Точное позиционирование в системах вентиляции и трубопроводной арматуре .
- Поворотные столы и индексаторы: Автоматизированные линии сборки и обработки .
- Робототехника: Поворотные оси манипуляторов и захватных устройств.
- Взрывоопасные производства: Благодаря сертификации ATEX .
