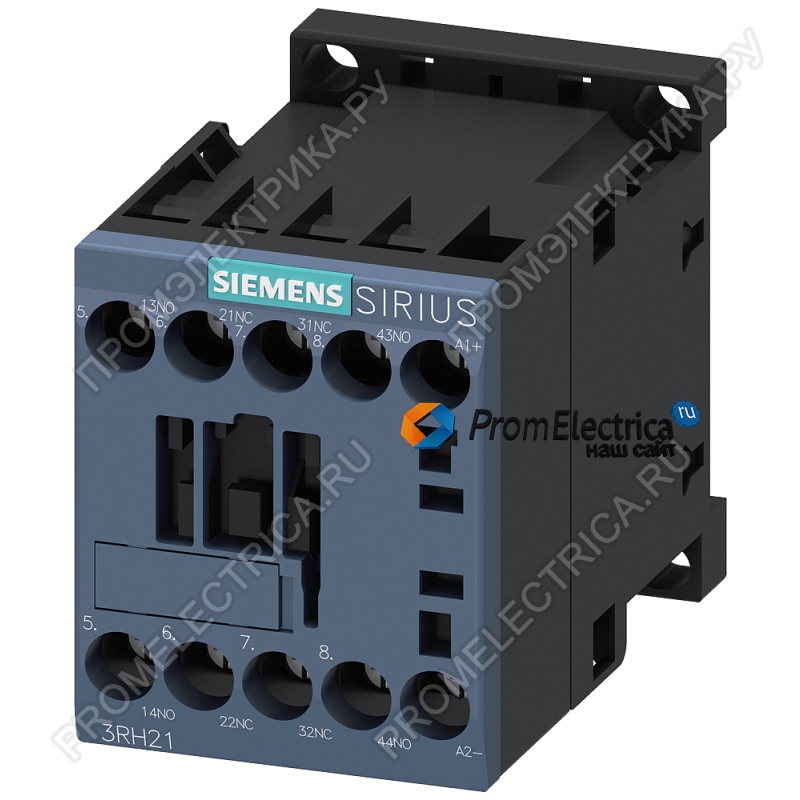

Описание, применение 3RH2122-1BB40 Siemens
Торговая марка изделия SIRIUS
Наименование изделия Вспомогательный контактор
Наименование типа изделия 3RH2
Общие технические данные
Типоразмер контактора S00
Дополнение изделия вспомогательный выключатель Да
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 6 kV
Ударопрочность при прямоугольном импульсе
● при постоянном токе 10g / 5 ms, 5g / 10 ms
Ударопрочность при синусовом импульсе
● при постоянном токе 15g / 5 ms, 8g / 10 ms
Механический срок службы (коммутационных циклов)
● контактора типичный 30 000 000
● контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346-2:2009 K
Директива RoHS (дата) 10/01/2009
Условия окружающей среды
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
Окружающая температура
● при эксплуатации -25 ... +60 °C
● при хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
Цепь главного тока
Частота включений на холостом ходу
● при переменном токе 10 000 1/h
● при постоянном токе 10 000 1/h
Цепь тока управления/ управление
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания при постоянном токе
● расчетное значение 24 V
Коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
● исходное значение 0,8
● конечное значение 1,1
Начальная пусковая мощность электромагнитной катушки при постоянном токе 4 W
Мощность удержания электромагнитной катушки при постоянном токе 4 W
Задержка замыкания
● при постоянном токе 30 ... 100 ms
Задержка размыкания
● при постоянном токе 7 ... 13 ms
Длительность электрической дуги 10 ... 15 ms
Вспомогательный контур
Число размыкающих контактов для вспомогательных контактов 2
● с мгновенным срабатыванием 2
Число замыкающих контактов для вспомогательных контактов 2
● с мгновенным срабатыванием 2
Цифровой и буквенный идентификатор коммутационных элементов 22 E
Рабочий ток при AC-12 макс. 10 A
Рабочий ток при AC-15
● при 230 В расчетное значение 10 A
● при 400 В расчетное значение 3 A
● при 500 В расчетное значение 2 A
● при 690 В расчетное значение 1 A
Рабочий ток при 1 токопроводящей дорожке при DC-12
● при 24 В расчетное значение 10 A
● при 110 В расчетное значение 3 A
● при 220 В расчетное значение 1 A
● при 440 В расчетное значение 0,3 A
● при 600 В расчетное значение 0,15 A
Рабочий ток при 2 токопроводящих дорожках в ряд при DC-12
● при 24 В расчетное значение 10 A
● при 60 В расчетное значение 10 A
● при 110 В расчетное значение 4 A
● при 220 В расчетное значение 2 A
● при 440 В расчетное значение 1,3 A
● при 600 В расчетное значение 0,65 A
Рабочий ток при 3 токопроводящих дорожках в ряд при DC-12
● при 24 В расчетное значение 10 A
● при 60 В расчетное значение 10 A
● при 110 В расчетное значение 10 A
● при 220 В расчетное значение 3,6 A
● при 440 В расчетное значение 2,5 A
● при 600 В расчетное значение 1,8 A
Частота коммутации при DC-12 макс. 1 000 1/h рабочий ток при 1 токопроводящей дорожке при DC-13
● при 24 В расчетное значение 10 A
● при 110 В расчетное значение 1 A
● при 220 В расчетное значение 0,3 A
● при 440 В расчетное значение 0,14 A
● при 600 В расчетное значение 0,1 A
Рабочий ток при 2 токопроводящих дорожках в ряд при DC-13
● при 24 В расчетное значение 10 A
● при 60 В расчетное значение 3,5 A
● при 110 В расчетное значение 1,3 A
● при 220 В расчетное значение 0,9 A
● при 440 В расчетное значение 0,2 A
● при 600 В расчетное значение 0,1 A
Рабочий ток при 3 токопроводящих дорожках в ряд при DC-13
● при 24 В расчетное значение 10 A
● при 60 В расчетное значение 4,7 A
● при 110 В расчетное значение 3 A
● при 220 В расчетное значение 1,2 A
● при 440 В расчетное значение 0,5 A
● при 600 В расчетное значение 0,26 A
частота коммутации при DC-13 макс. 1 000 1/h
Исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В C-характеристика: 6 A; 0,4 кА
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Защита от коротких замыканий
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 A
Монтаж/ крепление/ размеры
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 57,5 mm
Ширина 45 mm
Глубина 73 mm
Необходимое расстояние
● при последовательном монтаже
— вперед 10 mm
— вверх 10 mm
— вниз 10 mm
— вбок 0 mm
● до заземленных компонентов
— вперед 10 mm
— вверх 10 mm
— вбок 6 mm
— вниз 10 mm
● до компонентов, находящихся под напряжением
— вперед 10 mm
— вверх 10 mm
— вниз 10 mm
— вбок 6 mm
Подсоединения/ клеммы
Исполнение разъема питания для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
● для вспомогательных контактов
— однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
— тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
● для проводов американского калибра (AWG) для вспомогательных контактовм 2x (20 ... 16), 2x (18 ... 14), 2x 12
Безопасность
Функция изделия принудительная коммутация согласно МЭК 60947-5-1 Да
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000; при 0,3 x Ie
Доля опасных отказов
● при низкой приоритетности запроса согласно SN 31920 40 %
● при высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов \[FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
