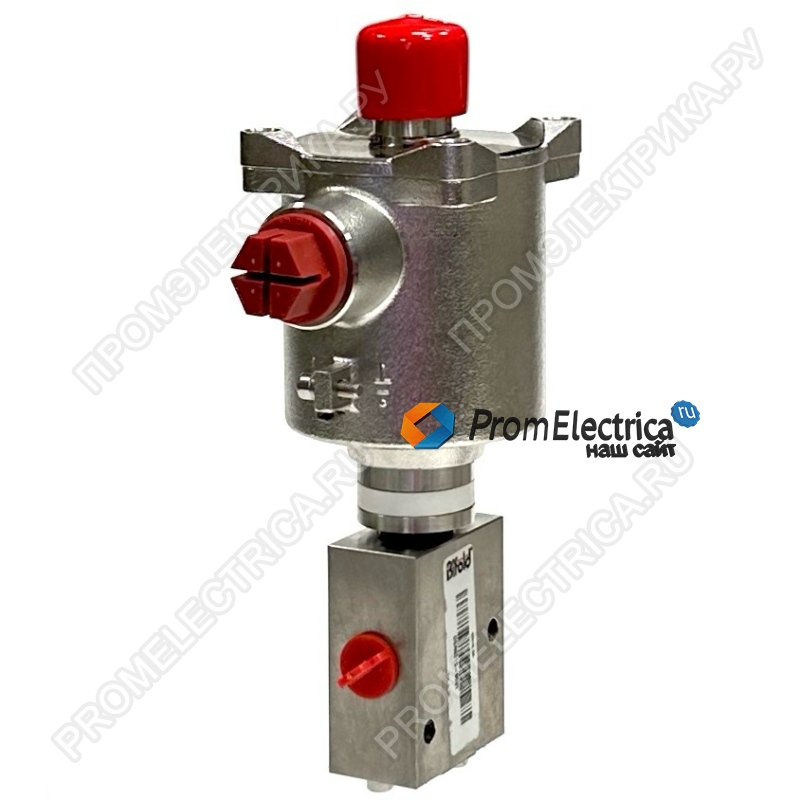

Описание, применение FP06P USA / EUROPE
Электромагнитные (соленоидные) клапаны сертифицированы в большинствые стран мира и по уровню требований безопасности соответствуют SIL3, а для взрывоопасных зон классов 0, 1, 2 по ГОСТ Р 52350.10 - 2005 предусмотрено их применение в диапазоне потребляемой мощности от 0,48 до 20 Ватт в зависимости от конкретных условий и требований заказчика.
Электромагнитные (соленоидные) клапаны «Bifold Group» отличает следующее:
• Независимая сертификация SIL 3.
• Корпус соленоида свободно поворачивается на 360°.
• Корпус соленоида и пневматический клапан из нержавеющей стали AISI 316/ AISI 316L.
• Опции для эксплуатации при низких температурах до -60°С (арктическое исполнение).
• Международные сертификаты Ex d, Ex ia, Ex emb, взрывозащита.
• Малая мощность.
• Большой расход.
• Рабочее давление до 35 bar.
Конструкция стандартных электромагнитных клапанов:
• Международная сертификация.
• Корпус соленоида свободно вращается на 360 градусов, что обеспечивает удобство расположения и присоединения электрических кабелей. Внутренние детали соленоида вращаются вместе с его корпусом и предотвращают возможность отсоединения электрических кабелей.
• Техническая поддержка по всему миру.
• Широкая номенклатура дублёров:
- Auto Reset - автоматический взвод;
- Spring Return Manual Override - пружинно-возвратный ручной дублёр;
- Stayput Manual Override - фиксирующийся ручной дублёр;
- Manual Reset - ручной взвод;
- Tamperproof Manual Latch - ручной замок защиты от несанкционированного приведения в действие;
- Latch Energised - после срабатывания от электрического сигнала остаётся в последнем положении даже после сброса электрического питания.
• Стандартный электромагнитный клапан может быть ориентирован любым способом, что облегчает его установку.
Преимущества при вводе в эксплуатацию и обслуживании стандартных электромагнитных клапанов:
• Отсутствие требований по выдержке соленоида для остывания перед снятием крышки.
• Объёмная внутренняя полость соленоида облегчает установку соединительных проводов.
• Адаптация для тропического или холодного климатов - конструкция, все детали которой выполнены из нержавеющей стали, включая магнитные части. Полностью защищённая от внешних воздействий катушка.
• Отсутствие требований по применению специальных высокотемпературных кабелей.
Безопасность и охрана окружающей среды:
• Стандартный электромагнитный клапан обеспечен сертификатом SIL третьей стороны в соответствии с IEC 61508, FMEA, квалификационными испытаниями.
• Уравновешенный клапан с большим коэффициентом запаса срабатывает при любых значениях давления как в конфигурации "нормально открыт (НО)", так и в конфигурации "нормально закрыт (НЗ)".
• Стопроцентно компьютеризированная диагностика обеспечивает проверку работоспособности клапана с заданным коэффициентом запаса.
• Компания «Bifold Group» располагает современным испытательным оборудованием для проведения испытаний на долговечность, герметичность
по отношению к окружающей среде, соответствие климатическим условиям, работоспособность и герметичность.
• Принцип действия стандартного электромагнитного клапана основан на работе удерживающего электромагнита и обеспечивает его работу в условиях влажности. Риск повреждения внутренних элементов вследствие воздействия коррозии минимален в отличие от клапанов других типов, в которых применяется конструкция с трубочным сердечником и якорем, способная работать только в
условиях сухого воздуха.
• Электромагнитные клапаны пригодны для для работы на влажном воздухе.
• Стандартный электромагнитный клапан в соответсвующем исполнении пригоден для работы в условиях низких температур (до -60С - арктическое исполнение).
• Продукция изготавливается, проверяется, собирается и испытывается на современных производственных площадях компании.
• Высокая чистота обработки поверхностей деталей и отсутсвие на них острых кромок обеспечивают сохранность уплотнений, тем самым продлевая срок службы
лапанов.
• Простота в обслуживании - возможность демонтажа ограничительного диода и катушки без необходимости демонтажа самого электромагнитного клапана.
Технические характеристики:
Корпус соленоида и клапан стандартно изготавливаются из нержавеющей стали AISI 316L.
Уплотнения клапана стандартно изготавливаются из Витона. В качестве опции для экстремальных условий эксплуатации предлагаются альтернативные эластомеры в зависимости от параметров рабочей среды.
Пружины стандартно изготавливаются из нержавеющих сталей 302S26 и 316S42.
Крепёжные детали - метрические; изготавливаются из нержавеющих сталей группы А4 - X5CrNiMo 18-10 и
X2CrNiMo 18-10, эквивалентных нержавеющим сталям AISI 316 и AISI 316L.
Рабочий цикл: 100% продолжительный режим работы.
Диод защиты от подключения с несоблюдением полярности и от скачков напряжения стандартно устанавливается на всех катушках соленоидов постоянного тока со взрывозащитой Ex d.
Время отклика: включение < 100 мсек, выключение < 70 мсек.
Класс изоляции электромагнитного клапана – Н.
Напряжение срабатывания: 85% от номинального. (Диапазон определен при проведении приемо-сдаточных испытаний производителем, чтобы гарантировать коэффициент безопасности).
Максимальное рабочее напряжение: 110% от номинального.
Напряжение выключения: стандартно на 10-20% меньше номинального. (Диапазон определен при проведении приемо-сдаточных испытаний производителем, чтобы гарантировать коэффициент безопасности).
Температурный диапазон: от -20°С до верхнего значения в зависимости от температурного класса (стандартно).
Арктическое исполнение: до -60°С для стандартных клапанов, до -40°С для клапанов с присоединением NAMUR.
Степень пыле- и влагозащиты: IP66 и IP67 в соответствии с IEC 60529 и NEMA 4X.
Уровень безопасности в соответствии с IEC 61508: SIL 3 для клапанов моделей FP03P, FP06P, и FP10P.
Примечание: модель FP03P используется в качестве управляющего электромагнитного клапана для моделей SJ06, S06, S09, S12 и SPR.
Установочное положение: любое.
Рабочее давление: до 35 бар для стандартных клапанов, до 10 бар для клапанов с присоединением NAMUR.
Максимальное рабочее давление – в зависимости от модели клапана.
Рабочая среда: • фильтрованная воздушно-масляная или воздушная смесь, инертный газ, неагрессивный (природный) и агрессивный газы;
• вода, водно-гликолевая смесь и минеральное масло при условии максимальной вязкости 65 сСт (мм2/с) и рабочего давления не ниже 8 бар.
Взрывозащита:
• соленоид типа 58, искробезопасная электрическая цепь, маркировка в соответствии с ГОСТ Р 51330.0, ГОСТ Р 51330.1:
0ExiaIICT6 Х Токр от -60С до +40С (от -40С до +40С для клапанов NAMUR)
0ExiaIICT5 Х Токр от -60С до +55С (от -40С до +55С для клапанов NAMUR)
0ExiaIICT4 Х Токр от -60С до +95С (от -40С до +90С для клапанов NAMUR)
• соленоид типа 77, взрывонепроницаемая оболочка, маркировка в соответствии с ГОСТ Р 51330.0, ГОСТ Р 51330.1:
1ExdIICT6 Токр от -60С до +40С (от -40С до +40С для клапанов NAMUR)
1ExdIICT5 Токр от -60С до +55С (от -40С до +55С для клапанов NAMUR)
1ExdIICT4 Токр от -60С до +90С (от -40С до +90С для клапанов NAMUR)
• соленоид типа 78, искробезопасная электрическая цепь, маркировка в соответствии с ГОСТ Р 51330.0, ГОСТ Р 51330.10:
0ExiaIICT6 Х Токр от -60С до +40С (от -40С до +40С для клапанов NAMUR)
0ExiaIICT5 Х Токр от -60С до +55С (от -40С до +55С для клапанов NAMUR)
0ExiaIICT4 Х Токр от -60С до +95С (от -40С до +90С для клапанов NAMUR)
Дополнительные устройства: ручной взвод, ручной дублёр, замок защиты от несанкционированного приведения в действие.
Использование в составе манифольдов: соленоидные клапаны могут использоваться в качестве одного из элементов систем манифольдов Bifold «AXIS» для приводов арматуры.
Максимальное давление клапана - 10 бар.
Порты корпуса - 1/4" NPT
Конфигурация клапана: 3-х ходовой, 2-х позиционный, нормально универсальный
Материал колец круглого сечения: Фторсиликон (от -60С до +180С)
Соленоид типа 77
Опции: Для переключения требуется электрический сигнал и ручное срабатывание или
переключение временно ручным дублёром когда клапан обесточен (только 3,0 Ватта Ex d)
