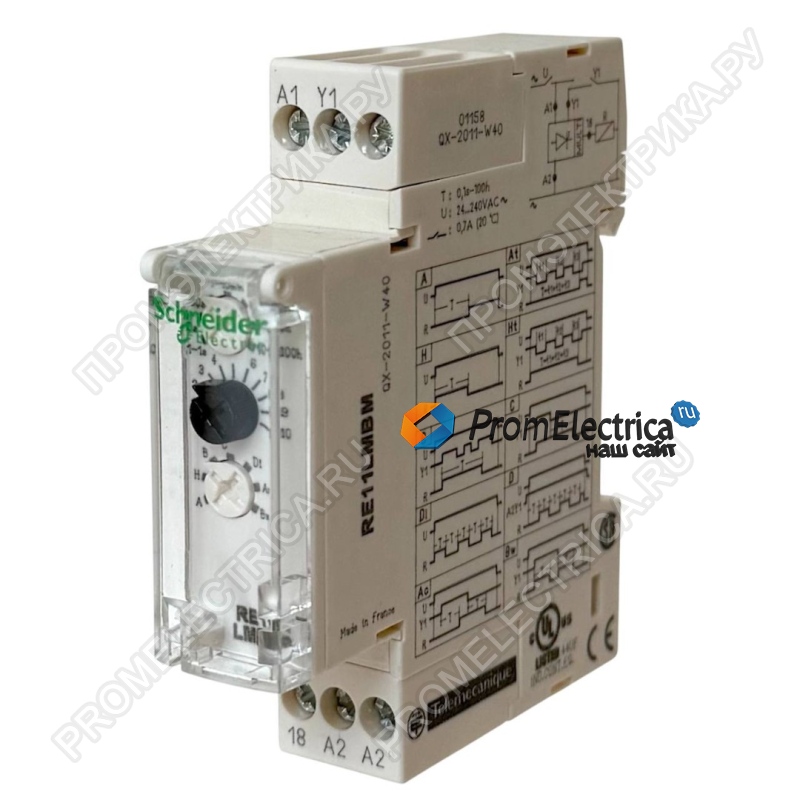

Описание, применение RE11LMBM Schneider Electric
Основные характеристики RE11LMBM
Серия - Zelio Time
Тип продукта - Модульное реле времени
Тип дискретного выхода - Полупроводниковый
Размер шага в ширину - 17,5 mm
Наименование компонента - RE11L
Тип задержки
C
H
B
D
Bw
A
Di
Ht
Ac
At
Диапазон задержки
10...100 ч
6...60 с
1...10 с
1...10 ч
0.1...1 с
6...60 мин
1...10 мин
[Us] номинальное напряжение питания - 24...240 В переменный ток в 50/60 Гц
Дополнительные характеристики
Тип управления - Переключатель передняя панель
Диапазон напряжения - 0,85...1,1 Us
Номинальных выходной ток - 0,7 A
Соединения – клеммы
Винтовые зажимы, 1 x 4 mm² Без наконечника
Винтовые зажимы, 2 x 1,5 мм² С кабельным наконечником
Винтовые зажимы, 2 x 2,5 мм² Без наконечника
Материал корпуса - Самозатухающий
Повторяемость позиционирования +/- 0,5 % в соответствии с IEC 61812-1
Отклонение ном. характеристик в зависимост +/- 0,05 %/°C
Отклонение напряжения +/- 0,2 %/В
Погрешность задержки срабатывания +/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Мин. длительность импульса - 0,05 s
Время сброса - 350 ms при снятии напряжения
Коэффициент нагружения - 100 %
Потребляемая мощность, ВА - 32 VA в 240 В
Отключающая способность
- 0,5 A пер./пост. ток в соответствии с UL
- 0,7 A пер./пост. ток в 20 °C
Макс. выходной ток - 20 A
Минимальный коммутируемый ток - 10 мА
Максимальный ток утечки - 5 мА
Макс. коммутируемое напряжение - 250 миля
Maximum voltage drop
<4 миля 3-проводн.
<8 миля 2-проводн.
Электрическая износостойкость - 100000000 циклы
Механическая износостойкость - 100000000 циклы
Маркировка - СЕ
Длина пути тока утечки 4 kV/3 в соответствии с IEC 60664-1
Выдерживаемая импульсная помеха
- 1 кВ Дифференциальн. режим в соответствии с МЭК 61000-4-5 уровень 3
- 2 кВ Общий режим в соответствии с МЭК 61000-4-5 уровень 3
Монтажная опора - Симметричная монтажная рейка 15 мм в соответствии с EN 50022
Вес нетто - 0,06 kg
Условия эксплуатации
Стойкость к кратковременным исчезновениям - 10 ms
Коэффициент снижения - 5 mA/°C
Электрическая прочность изоляции
- 2,5 миля 1 мА/1 минута в соответствии с IEC 60255-5
- 2,5 миля 1 мА/1 минута в соответствии с IEC 60664
Стандарты
EN 50081-1/2
IEC 60669-2-3
73/23/EEC
93/68/EEC
89/336/EEC
EN 50082-1/2
IEC 61812-1
Сертификаты
CULus
CSA
Температура окружающей среды при хранении
-30…60 °C
Рабочая температура окружающей среды
-20…60 °C
Степень защиты IP
IP20 в соответствии с IEC 60529 (клеммный блок)
IP40 в соответствии с IEC 60529 (корпус)
IP50 в соответствии с IEC 60529 (передняя панель)
Виброустойчивость
0,35 мм (частота= 10…55 дюйм) в соответствии с IEC 60068-2-6
Относительная влажность
93 % без образования конденсата в соответствии с IEC 60068-2-3
Стойкость к электростатическому разряду
6 кВ в воздухе в соответствии с МЭК 61000-4-2 уровень 3
8 кВ в контакте в соответствии с МЭК 61000-4-2 уровень 3
Стойкость к электромагнитным полям
10 В/м 80 МГц…1 ГГц в соответствии с ENV 50140/204 уровень 3
10 В/м 80 МГц…1 ГГц в соответствии с МЭК 61000-4-3 уровень 3
Стойкость к коммутационным помехам
1 кВ в соответствии с МЭК 61000-4-4 уровень 3 (емкостные клещи связи)
2 кВ в соответствии с МЭК 61000-4-4 уровень 3 (прямой)
Стойкость к помехам, наведенным электромаг
10 миля (0,15...80 МГц) в соответствии с ENV 50141 (IEC 61000-4-6 level 3)
Невосприимчивость к просадкам напряжения
30 % / 10 ms в соответствии с IEC 61000-4-11
60 % / 100 ms в соответствии с IEC 61000-4-11
95 % / 5 s в соответствии с IEC 61000-4-11
Помеха излучаемая/наведенная
Класс B в соответствии с EN 55022 (EN 55011 group 1)
