Описание, применение LADN22G

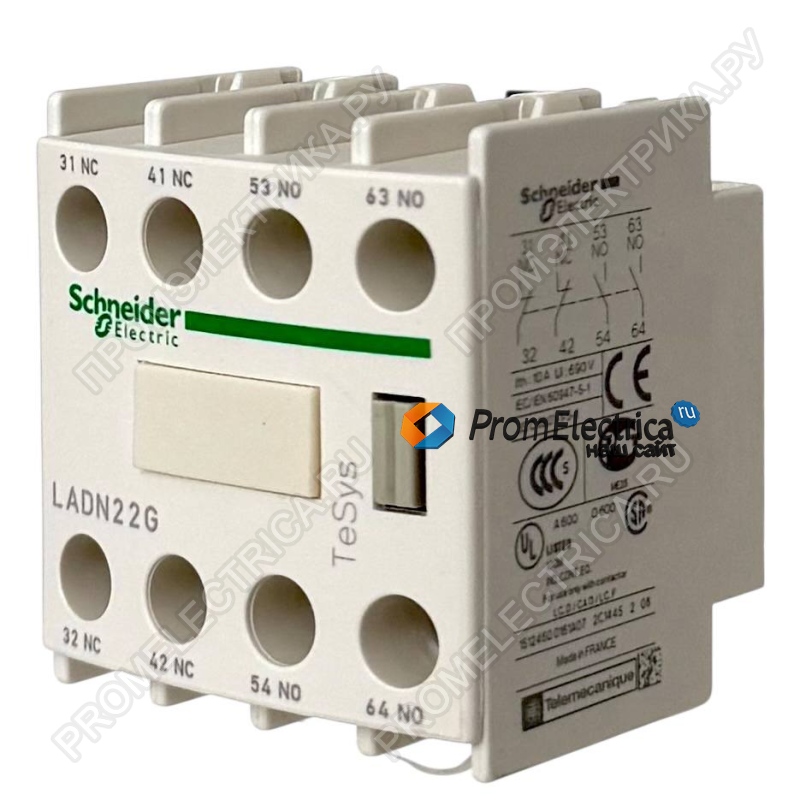

Schneider Electric LADN22G — это высококачественный вспомогательный контактный блок из популярной серии TeSys D, предназначенный для расширения коммутационных возможностей контакторов и пускателей. Благодаря фронтальному монтажу и надежным винтовым зажимам, блок позволяет легко добавить до четырех дополнительных сигнальных или управляющих цепей, не усложняя конструкцию шкафа управления.
Технические характеристики:
- Производитель: Schneider Electric
- Серия: TeSys D, TeSys F
- Модель: LADN22G
- Тип: Вспомогательный контактный блок (мгновенный)
- Композиция контактов: 2 NO + 2 NC (2 нормально-разомкнутых + 2 нормально-замкнутых)
- Совместимость: контакторы TeSys D LC1D, LC1DT
- Монтаж: на лицевую панель (Front mounting)
- Тип клемм: винтовой зажим (Screw clamp terminals)
- Сечение подключаемых проводников: 1 ... 2.5 мм² (гибкий / одножильный)
- Номинальное напряжение изоляции (Ui): 690 В (IEC), 600 В (UL/CSA)
- Номинальный тепловой ток (Ith): 10 А (при 60°C)
- Кратковременный выдерживаемый ток: 100 А (1 с), 140 А (100 мс)
- Номинальная включающая способность: 140 А (AC), 250 А (DC)
- Защита (плавкая вставка): gG 10 А
- Минимальный коммутируемый ток: 5 мА
- Минимальное коммутируемое напряжение: 17 В
- Механическая износостойкость: 30 млн циклов
- Сопротивление изоляции: > 10 МОм
- Температура эксплуатации: от -5°C до +60°C
- Температура хранения: от -60°C до +80°C
- Степень защиты: IP2x (VDE 0660)
Ключевые особенности и преимущества:
- 4 дополнительных контакта (2NO + 2NC):
Контактный блок оснащен двумя нормально-разомкнутыми и двумя нормально-замкнутыми контактами мгновенного действия. Это позволяет одновременно управлять несколькими вспомогательными цепями (сигнализация, блокировки, контроль положения) без использования дополнительных промежуточных реле. - Фронтальное крепление:
Устанавливается непосредственно на лицевую панель контактора TeSys D (серии LC1D). Монтаж не требует специального инструмента и занимает всего несколько секунд. - Надежное винтовое соединение:
Клеммы типа винтовой зажим обеспечивают надежное и долговечное подключение проводников сечением до 2.5 мм². Подходят для гибких и одножильных проводов, с оконцевателями и без них. - Высокая коммутационная способность:
Контакты рассчитаны на длительный ток до 10 А и выдерживают кратковременные токи короткого замыкания до 140 А. Это позволяет подключать к ним широкий спектр нагрузок — от сигнальных ламп до маломощных контакторов. - Надежность и долговечность:
Механический ресурс блока составляет 30 миллионов циклов, что гарантирует длительную работу в интенсивно эксплуатируемом оборудовании. Изделие соответствует международным стандартам IEC 60947-5-1 и EN 50012. - Безопасность и защита:
Блок имеет степень защиты IP2x и рассчитан на работу в широком диапазоне температур (от -5°C до +60°C), что позволяет использовать его в различных промышленных условиях.
Области применения:
Идеально подходит для использования в составе:
- Пускателей и контакторов TeSys D
- Шкафов управления электродвигателями
- Систем автоматизации зданий (HVAC)
- Промышленного оборудования (станки, конвейеры, насосы)
- Распределительных щитов и панелей управления
