Описание, применение 1SAP111100R0270
Артикул: 1SAP111100R0270

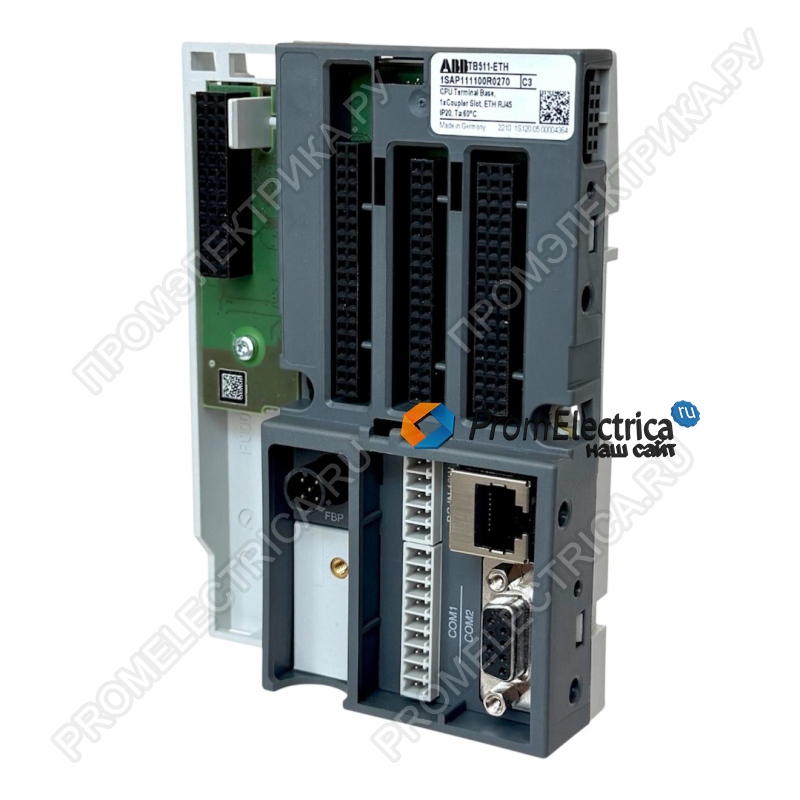

Крепежная база ABB TB511-ETH является важным компонентом для создания гибких и масштабируемых систем автоматизации на базе программируемых логических контроллеров (ПЛК) серии AC500 V2 . Это устройство обеспечивает физическое и электрическое соединение центрального процессора (CPU) с остальными модулями системы, а также предоставляет необходимые интерфейсы для связи и программирования .
Основные технические характеристики
Таблица содержит ключевые параметры крепежной базы TB511-ETH на основе информации из технической документации и каталогов поставщиков.
|
Параметр |
Значение |
|
Производитель / Серия |
ABB / AC500 V2 |
|
Артикул (Product ID) |
1SAP111100R0270 |
|
Тип устройства |
Крепежная база для CPU (Terminal Base) |
|
Назначение |
Подключение CPU к системе; обеспечение интерфейсов связи |
|
Слоты расширения |
1 слот для модуля связи |
|
Интерфейсы связи |
1 x Ethernet (RJ45); 2 x последовательных порта (RS232/RS485) |
|
Напряжение питания |
24 В DC |
|
Монтаж |
На DIN-рейку TH35-15 (35 x 15 мм) по стандарту IEC 60715 |
|
Степень защиты |
IP20 |
|
Рабочая температура |
0 … +60 °C |
|
Температура хранения |
-40 … +70 °C |
|
Габариты (В × Ш × Г) |
135 x 95.5 x 28 мм |
|
Вес нетто |
0.159 кг |
Преимущества и особенности
- Универсальные коммуникационные возможности: Обеспечивает широкий набор интерфейсов для связи CPU с различными устройствами. Встроенный порт Ethernet (поддерживает протоколы TCP/IP, Modbus TCP) позволяет интегрировать ПЛК в современные промышленные сети . Два последовательных порта RS232/RS485 могут быть сконфигурированы для различных задач: программирования CPU, работы в качестве мастера или ведомого Modbus RTU, связи по протоколам ASCII или CS31 Master .
- Гибкость и масштабируемость: Наличие одного слота для коммуникационного модуля дает возможность расширить функциональность системы, установив, например, модуль для работы с шинами PROFIBUS, CANopen или DeviceNet .
- Надежность и долговечность: Устройство рассчитано на работу в промышленных условиях в широком диапазоне температур (0…60 °C). Широкий пакет международных сертификатов (UL, DNV и др.) подтверждает его высокую надежность и соответствие строгим стандартам безопасности .
- Простота монтажа: Компактная конструкция и стандартное крепление на DIN-рейку (TH35-15) по стандарту IEC 60715 обеспечивают быстрый и удобный монтаж в распределительных шкафах .
Области применения
- Промышленная автоматизация: Управление конвейерными линиями, упаковочными машинами и роботизированными комплексами .
- Процессная автоматизация: Контроль и управление технологическими процессами в химической, нефтегазовой и пищевой промышленности .
- Инфраструктурные проекты: Системы автоматизации зданий, управления водоснабжением и энергоснабжением .
