Описание, применение LC1K0601E7

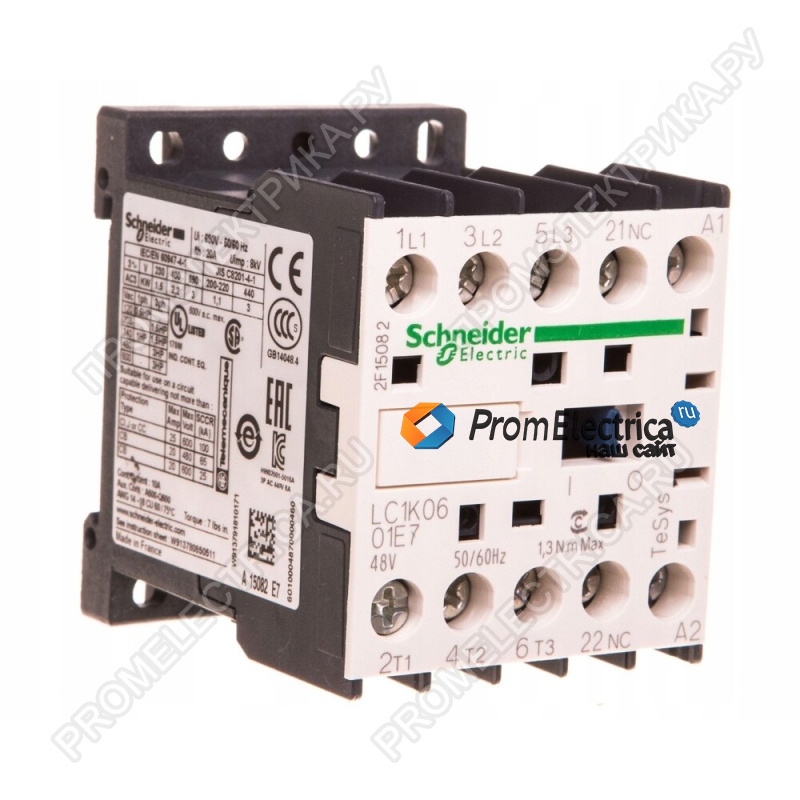

Контактор TeSys K LC1K0601E7
Технические характеристики:
- Серия: TeSys K
- Тип устройства: 3-полюсный контактор
- Назначение: Управление двигателями
- Номинальное напряжение:
- Силовая цепь: до 690 В AC 50/60 Гц
- Цепь управления: 48 В AC 50/60 Гц
- Номинальный ток: 6 А (при ≤440 В AC, AC-3)
- Мощность двигателя:
- 1.5 кВт (220–230 В), 2.2 кВт (380–415 В), 3 кВт (440–690 В)
- Вспомогательный контакт: 1 НЗ
- Импульсное напряжение: 8 кВ
- Ток включения: 110 А
- Степень защиты: IP2X
- Клеммы: Винтовые зажимы для проводов:
- Жестких: 1.5–4 мм²
- Гибких: 0.75–4 мм² (без наконечника), 0.34–2.5 мм² (с наконечником)
- Механическая износостойкость: 10 млн. циклов
- Электрическая износостойкость: 1.3 млн. циклов (6 А, AC-3)
- Габариты (В×Ш×Г): 58 × 45 × 57 мм
- Вес: 0.18 кг
Ключевые преимущества:
Компактность и надежность
- Малые габариты и высокая механическая прочность (устойчивость к ударам до 15 Gn).
- Подходит для частых коммутаций (до 3600 циклов/час).
Широкая совместимость
- Оптимален для управления двигателями мощностью до 3 кВт в сетях 220–690 В.
Удобство монтажа
- Крепление на DIN-рейку или пластину.
- Винтовые клеммы с двойным подключением проводов.
Области применения:
- Промышленность: Управление насосами, вентиляторами, компрессорами.
- Строительство: Лифты, эскалаторы, системы вентиляции.
- Энергетика: Пуск/останов двигателей в распределительных щитах.
