Описание, применение G2R-1-SND-24DC

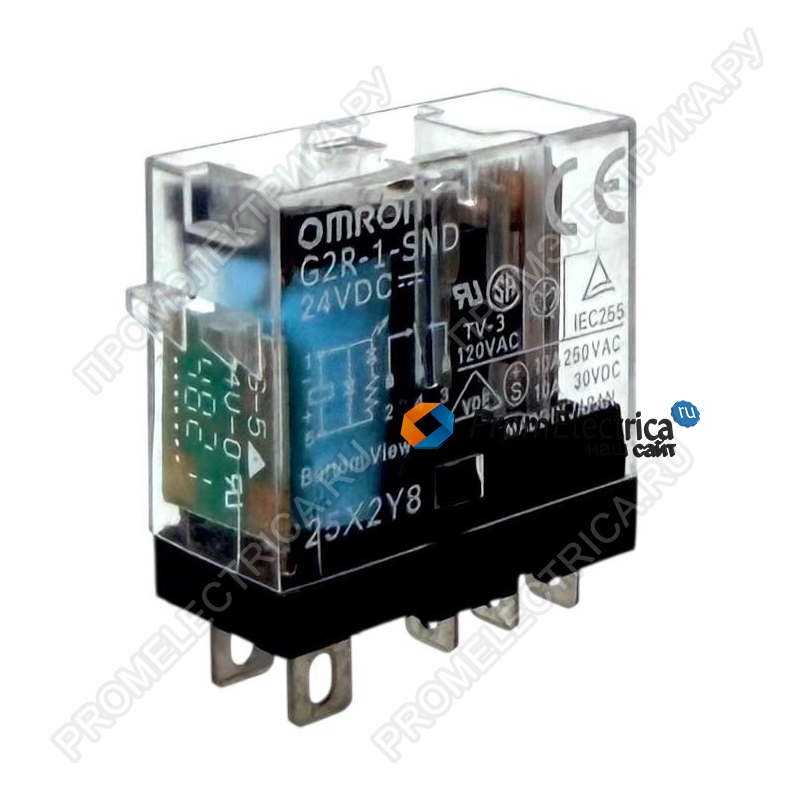

Реле G2R-1-SND-24DC
Технические характеристики:
- Тип реле: Общего назначения, с LED-индикатором и диодом.
- Контактная форма: SPDT (1 переключающая группа).
- Номинальное напряжение катушки: 24 VDC.
- Потребляемая мощность катушки: ≈0.53 Вт.
- Номинальный ток катушки: 21.6 мА.
- Сопротивление катушки: 1,113 Ом (при 23°C).
- Контактная нагрузка:
- Резистивная: 10 A при 250 VAC / 10 A при 30 VDC.
- Индуктивная (cosφ = 0.4): 7.5 A при 250 VAC / 5 A при 30 VDC.
- Максимальная коммутационная мощность: 2,500 VA (AC), 300 W (DC).
- Мех
- Время срабатывания: ≤15 мс.
- Время отпускания: ≤20 мс (с диодом).
- Диапазон рабочих температур: -40°C до +70°C.
- Вес: ≈20 г.
Ключевые преимущества:
- Встроенные функции:
- LED-индикатор состояния для визуального контроля.
- Защитный диод для подавления обратных ЭДС, продлевающий срок службы.
- Простота монтажа – Совместимость с разъемами Push-In Plus (P2RF-□-PU), что сокращает время подключения на 60%.
- Надежность:
- Высокая коммутационная способность (10 A).
- Ударопрочность (до 1,000 м/с²) и виброустойчивость.
Области применения:
- Промышленная автоматизация (контроль двигателей, соленоидов).
- Управление освещением и HVAC-системами.
- Телекоммуникационное оборудование.
- Бытовая и коммерческая техника (стиральные машины, вентиляционные установки).
- Защитные цепи и блоки питания.
