Описание, применение LTMR08EBD

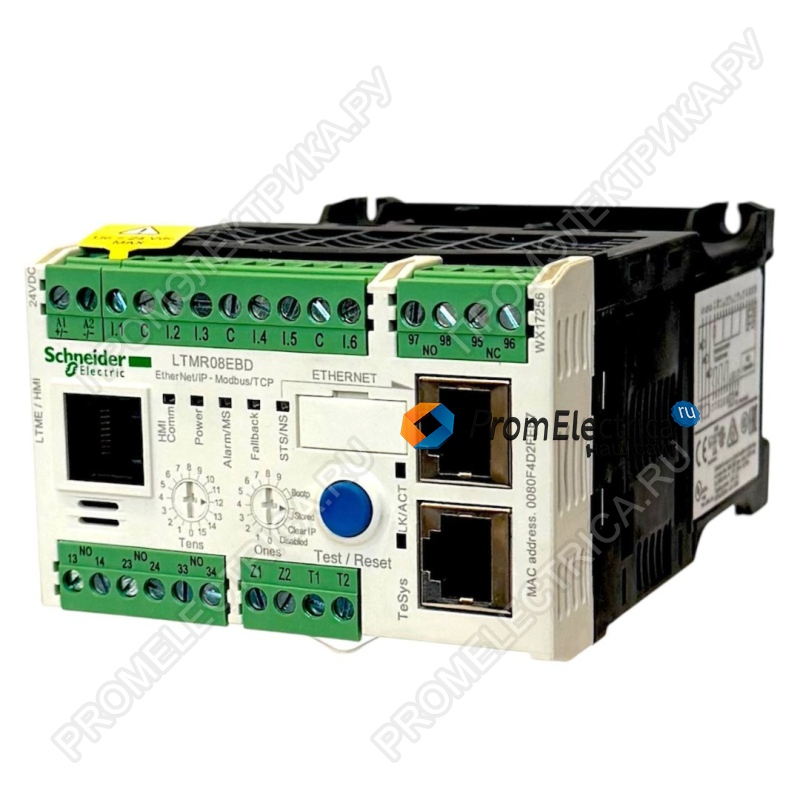

Контроллер двигателя LTMR08EBD серии TeSys T
Технические характеристики:
- Основные параметры:
- Напряжение питания: 24 В DC (диапазон: 20.4–26.24 В DC).
- Ток нагрузки: 0.4–8 А.
- Потребляемый ток: 56–127 мА.
- Протокол связи: Modbus TCP/EtherNet/IP.
- Интерфейс: Ethernet IEEE 802.3 (RJ45), скорость передачи 10–100 Мбит/с.
- Логические входы: 6 (ток входа: 7 мА).
- Выходы: 1 NO + 1 NC (аварийный сигнал), 3 NO.
- Частота переключения: до 2 Гц.
- Защита и безопасность:
- Изоляционное напряжение: 690 В.
- Импульсное напряжение: 6 кВ (измерительные цепи), 0.8 кВ (цепи связи).
- Устойчивость к короткому замыканию: 100 кА.
- Защитные функции: перегрузка, блокировка ротора, защита от утечек на землю, тепловая защита, перекос фаз, обратная полярность.
- Измерения и точность:
- Ток (RMS): ±1%.
- Напряжение: ±1% (100–830 В).
- Мощность: ±5%.
- Температура: ±0.02°C.
- Внутренние часы: ±30 мин/год.
- Механические и экологические параметры:
- Габариты: 91 × 61 × 122.5 мм.
- Вес: 0.53 кг.
- Степень защиты: IP20.
- Температура эксплуатации: -20...+60°C.
- Вибрационная стойкость: до 4 Gn (5–300 Гц).
Ключевые преимущества:
Интеллектуальное управление:
- Поддержка Modbus TCP/EtherNet/IP для интеграции в промышленные сети.
- Встроенный веб-сервер для удаленного мониторинга и диагностики.
Комплексная защита двигателя:
- 12+ функций защиты, включая тепловую перегрузку и контроль фаз.
- Запись событий и истории аварий для анализа.
Высокая точность измерений:
- Мониторинг тока, напряжения, мощности и температуры с минимальной погрешностью.
Области применения:
- Промышленная автоматизация: Управление двигателями насосов, вентиляторов, конвейеров.
- Энергетика: Контроль электродвигателей в системах вентиляции и охлаждения.
- Водоочистные сооружения: Защита насосов от перегрузок и скачков напряжения.
- Пищевая и химическая промышленность: Использование в условиях повышенной влажности и агрессивных сред (с учетом IP20).
- Умные здания: Интеграция в системы управления климатом и освещением.
