Описание, применение 2961121

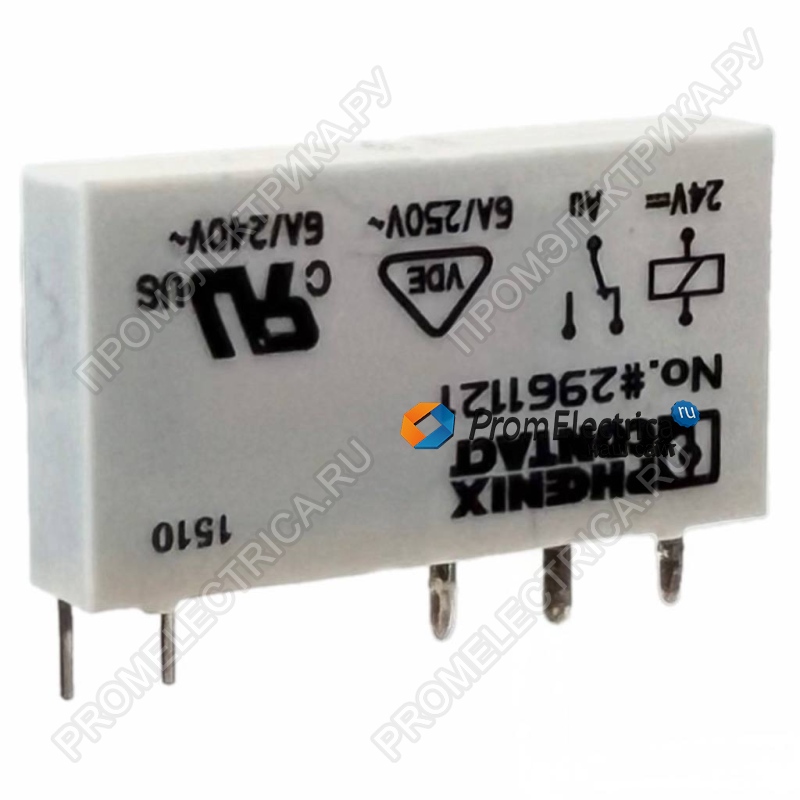

Одиночное реле REL-MR-24DC/21AU (Phoenix Contact 2961121)
Технические характеристики:
- Модель: REL-MR-24DC/21AU (арт. 2961121).
- Тип: Миниатюрное реле с 1 перекидным контактом.
- Управление:
- Напряжение катушки: 24 В DC (диапазон: 14.4–66 В DC).
- Полярность: нечувствительная.
- Потребляемый ток: 7 мА (при 24 В).
- Время срабатывания: 5 мс, время отпускания: 2.5 мс.
- Контакты:
- Материал: AgSnO с многослойным золотым покрытием.
- Максимальный ток: 6 А (250 В AC), 2 А (24 В DC).
- Минимальный коммутируемый ток: 1 мА (24 В).
- Изоляция:
- Категория перенапряжения: III.
- Степень загрязнения: 3.
- Испытательное напряжение: 4 кВ AC (катушка/контакты).
- Механические параметры:
- Ресурс: 20 млн циклов.
- Степень защиты: RT III (устойчивость к мойке).
- Температурный диапазон:
- Рабочая температура: -40°C до +85°C.
- Хранение: -40°C до +85°C.
Ключевые преимущества:
Высокая надежность:
- Многослойное золотое покрытие контактов обеспечивает стабильную работу даже при низких токах (от 1 мА).
- Ресурс 20 млн циклов и защита RT III для эксплуатации в жестких условиях.
Безопасность:
- Гальваническая развязка между катушкой и контактами (4 кВ AC).
Универсальность:
- Широкий диапазон управляющего напряжения (14.4–66 В DC).
Области применения:
- Промышленная автоматизация: Управление клапанами, датчиками, малыми двигателями.
- Энергетика: Коммутация цепей вторичного питания, защитные схемы.
- Транспорт: Бортовые системы автомобилей и ж/д транспорта.
- Медицинское оборудование: Низкоточные цепи управления.
- Бытовая электроника: Системы сигнализации, контроля доступа.
