Описание, применение LR-ZB100N

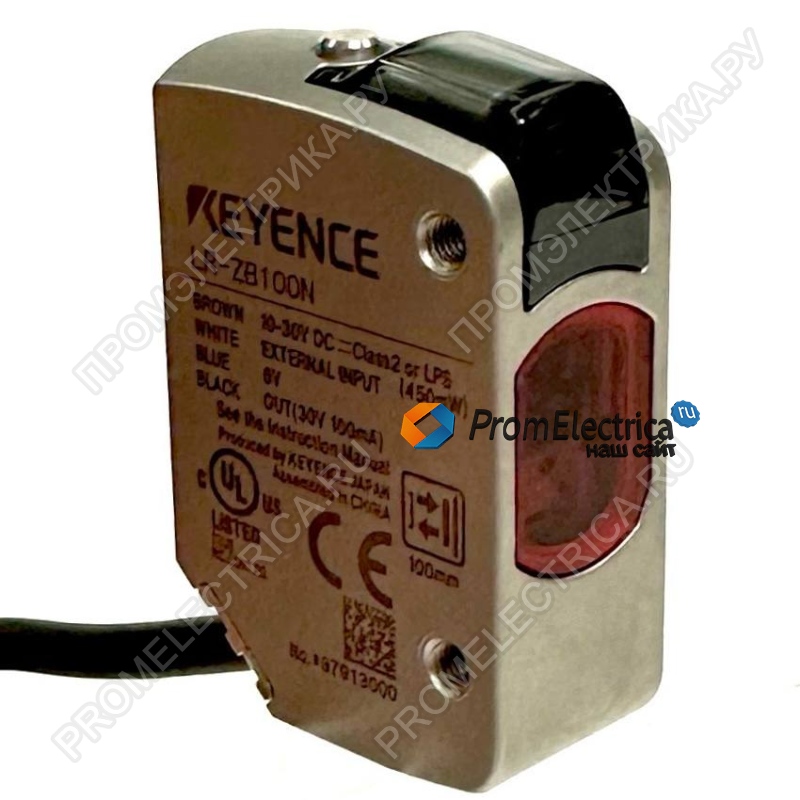

LR-ZB100N — это компактный лазерный датчик с CMOS-матрицей, обеспечивающий высокую точность и стабильность обнаружения объектов в сложных условиях.
Ключевые преимущества:
Высокая точность обнаружения – CMOS-лазерная технология и функция DATUM позволяют детектировать объекты независимо от их цвета, материала или угла поверхности.
Универсальность – стабильно работает с черными, прозрачными, глянцевыми и неровными поверхностями.
Простота настройки – цифровой дисплей и однокнопочная калибровка (One-Touch Teaching) упрощают установку.
Долговечность – корпус из нержавеющей стали SUS316L и защита по стандарту IP68/IP69K обеспечивают устойчивость к влаге, химикатам и механическим воздействиям.
Компактный размер – прямоугольный форм-фактор с креплением на M3.
Технические характеристики:
- Тип датчика: Лазерный, CMOS-матрица
- Диапазон обнаружения: 35–100 мм
- Точность позиционирования:
- 1,5 мм (35–50 мм)
- 3 мм (50–100 мм)
- Размер пятна лазера: 2×1 мм (на расстоянии 100 мм)
- Источник света: Красный лазер (660 нм), класс 1 (безопасен для глаз)
- Выходной сигнал: NPN (открытый коллектор)
- Напряжение питания: 10–30 В DC
- Степень защиты: IP68 / IP69K, NEMA 4X/6P/13
- Корпус: Нержавеющая сталь SUS316L
- Температура эксплуатации: -10…+50°C
- Подключение: Кабель 2 м (6,56 футов)
Функции и особенности:
Автоматическая регулировка мощности лазера – адаптируется к отражательной способности объекта (работает даже с черными и темными поверхностями).
Режим DATUM – обнаружение по изменению положения объекта, а не по отраженному сигналу.
Защита от помех – устойчив к засветке (до 4000 люкс для ламп накаливания, 8000 люкс для солнечного света).
Цифровой дисплей – отображает расстояние и статус работы.
Защита от перегрузок – встроенная защита от обратной полярности, КЗ и скачков напряжения.
Применение:
- Контроль наличия/отсутствия деталей на конвейере
- Обнаружение прозрачных упаковок, пленок, блистеров
- Контроль позиционирования в автоматизированных линиях
- Пищевая и фармацевтическая промышленность (благодаря коррозионностойкому корпусу)
