Описание, применение MV-U-INV

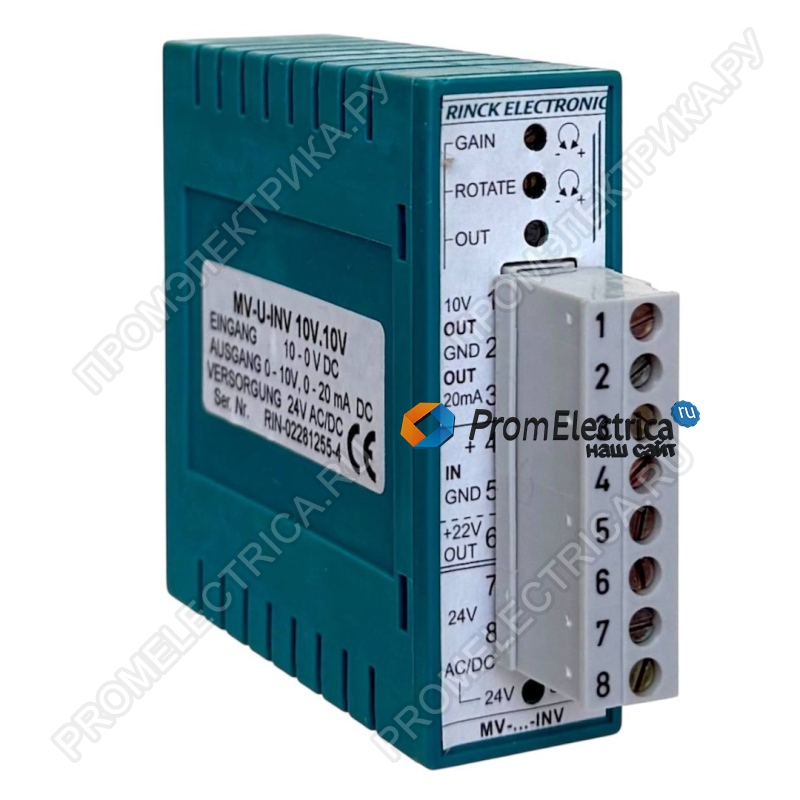

Rinck Electronics MV-U-INV — это специализированный измерительный усилитель (инвертор) сигналов постоянного тока, предназначенный для задач обработки аналоговых сигналов в системах автоматизации. Главная особенность устройства — возможность инвертирования входного сигнала (например, уменьшение входного напряжения вызывает увеличение выходного), что часто требуется при согласовании датчиков с контроллерами или исполнительными механизмами.
Технические характеристики:
- Модель: MV-U-INV
- Тип: Измерительный усилитель / инвертор / преобразователь
- Вход (клеммы 4-5):
- Сигнал: 10-0В DC (или 2-10В DC, под заказ)
- Входное сопротивление: 1 МОм
- Максимальное входное напряжение: 40В DC
- Выход 1 (клеммы 1-2, напряжение):
- Сигнал: 0-10В DC (или 2-10В DC, под заказ)
- Выходной ток: макс. 20 мА
- Выход 2 (клеммы 3-2, ток):
- Сигнал: 0-20 мА DC (или 4-20 мА DC, под заказ)
- Сопротивление нагрузки: макс. 800 Ом
- Питание датчика (клемма 6):
- Напряжение: +22В DC
- Макс. ток: 30 мА
- Точность: 0,2%
- Питание (клеммы 7-8): 24В AC/DC (±15%)
- Потребляемый ток: макс. 70 мА
- Гальваническая развязка:
- Между входом и выходом: нет
- Между сигнальной частью и питанием: есть
- Испытательное напряжение (питание): 1000 В AC
- Диапазон рабочих температур: от -10°C до +50°C
- Диапазон температур хранения: от -30°C до +80°C
- Монтаж: На DIN-рейку TS35 (EN 50022)
- Материал корпуса: Пластик
- Габариты (Ш×В×Г): 24 × 72 × 94 мм
- Вес: 110 г
- Подключение: Винтовые клеммы, макс. сечение 2,5 мм²
- Индикация:
- Зеленый LED — наличие питания
- Красный LED — наличие выходного сигнала
Ключевые особенности и преимущества:
- Функция инверсии:
Устройство специально разработано для инвертирования входного сигнала. Это означает, что при уменьшении входного напряжения выходные сигналы (как по напряжению, так и по току) пропорционально увеличиваются. Например, входу 10В может соответствовать выход 0В, а входу 0В — выход 10В (или другое соотношение, заданное настройками). - Два гальванически связанных выхода:
Преобразователь имеет два пропорциональных выхода: - Выход 1: 0-10В DC (или 2-10В DC) с нагрузочной способностью до 20 мА.
- Выход 2: 0-20 мА DC (или 4-20 мА DC) с максимальным сопротивлением нагрузки 800 Ом.
Оба выхода работают синхронно и пропорциональны друг другу. - Регулировка усиления и точки инверсии:
На передней панели устройства расположены потенциометры для точной настройки: - Усиление: Позволяет установить соответствие между диапазоном входного и выходного сигнала (наклон характеристики).
- Точка инверсии: Позволяет точно установить "нулевую точку" инверсии, т.е. значение входного сигнала, при котором выходной сигнал равен нулю (или минимальному значению).
- Удобство монтажа и индикации:
- Монтаж на DIN-рейку (TS35): Корпус шириной 24 мм легко устанавливается в стандартных распределительных щитах.
- Светодиодная индикация: Зеленый светодиод сигнализирует о наличии питания, красный — о наличии выходного сигнала.
- Питание и вход:
- Вход: 10-0В DC (или 10-2В DC, возможна настройка под заказ) с высоким входным сопротивлением 1 МОм.
- Питание: Универсальное 24В AC/DC с широким допуском ±15%. Устройство также имеет встроенный источник питания +22В DC (до 30 мА) для внешних датчиков.
Области применения:
Идеально подходит для согласования датчиков с нестандартной характеристикой (например, датчики, которые при увеличении измеряемого параметра уменьшают выходное напряжение), преобразования сигналов для входов контроллеров (ПЛК), управления приводами и преобразователями частоты, а также для создания тестовых стендов и лабораторных установок.
