Описание, применение FN670-6-06

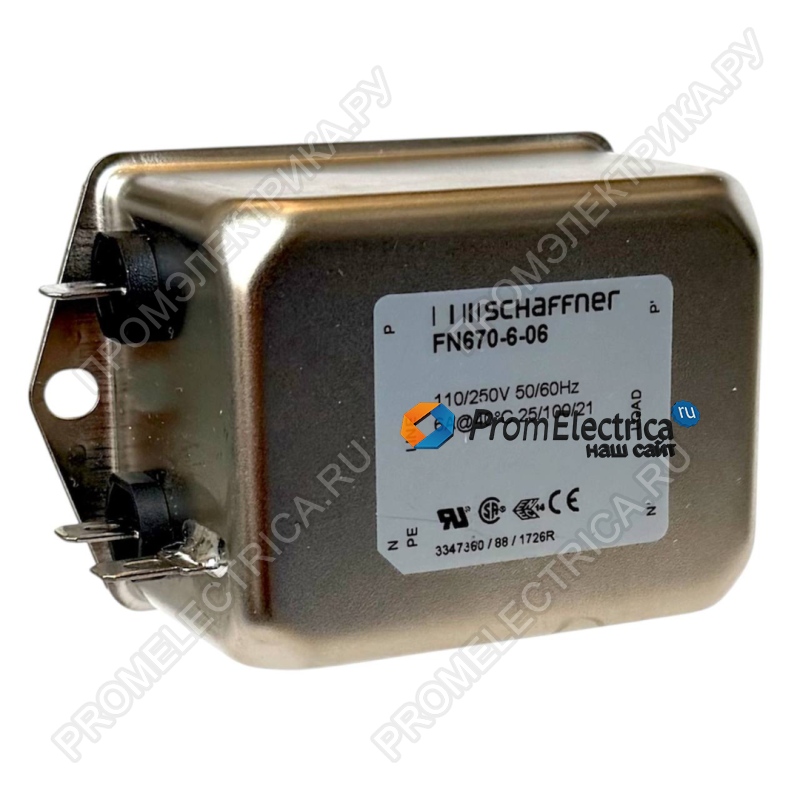

FN670-6-06 — это высокопроизводительный двухступенчатый однофазный фильтр для подавления электромагнитных помех (EMI/RFI), разработанный компанией Schaffner (мировой лидер в области силовой фильтрации). Устройство предназначено для защиты чувствительного электронного оборудования от высокочастотных помех, проникающих по сети переменного тока 250В, а также для подавления помех, создаваемых самим оборудованием.
Фильтр монтируется на шасси (корпус) и подключается с помощью быстросъемных клемм («Faston»), что обеспечивает удобный и надежный монтаж.
Ключевые технические характеристики
|
Параметр |
Значение |
|
Производитель |
Schaffner |
|
Серия |
FN 670 |
|
Тип фильтра |
Однофазный |
|
Конфигурация |
Двухступенчатый |
|
Номинальный ток |
6 А |
|
Номинальное напряжение |
250 В пер. тока |
|
Рабочая частота |
DC ... 400 Гц |
|
Индуктивность (L) |
7 мГн (или 2 x 3.5 мГн) |
|
Емкость конденсаторов (CX) |
0.47 мкФ |
|
Ток утечки |
190 мкА на фазу |
|
Сопротивление разряда (R) |
470 кОм |
|
Тип монтажа |
На шасси (винтовой) |
|
Тип соединения |
Быстросъемные клеммы (Faston / Quick Connect) |
Преимущества и особенности
- Двухступенчатая фильтрация: Наличие двух LC-звеньев обеспечивает значительно более высокое подавление как дифференциальных, так и синфазных помех по сравнению с одноступенчатыми аналогами. Это критически важно для оборудования, чувствительного к высокочастотным наводкам .
- Высокая рабочая частота (до 400 Гц): В отличие от стандартных фильтров, рассчитанных только на 50/60 Гц, FN670-6-06 может использоваться в системах с повышенной частотой (например, в авиационной технике или мощных ИБП) .
- Компактный корпус для монтажа на шасси: Позволяет эффективно использовать пространство внутри шкафа управления. Конструкция разработана специально для простого винтового крепления к металлическому шасси, которое служит экраном.
Области применения
Фильтр идеально подходит для подавления помех в цепях питания:
- Промышленная автоматика: Преобразователи частоты (VFD), сервоприводы, источники бесперебойного питания (ИБП) .
- Бытовая и офисная техника: Блоки питания, лазерные принтеры, копировальные аппараты.
- Медицинское оборудование: Благодаря низкому току утечки.
- Телекоммуникации и связь: Оборудование передачи данных, базовые станции.
