Описание, применение OCD-DPC1B-1213-C100-H3P

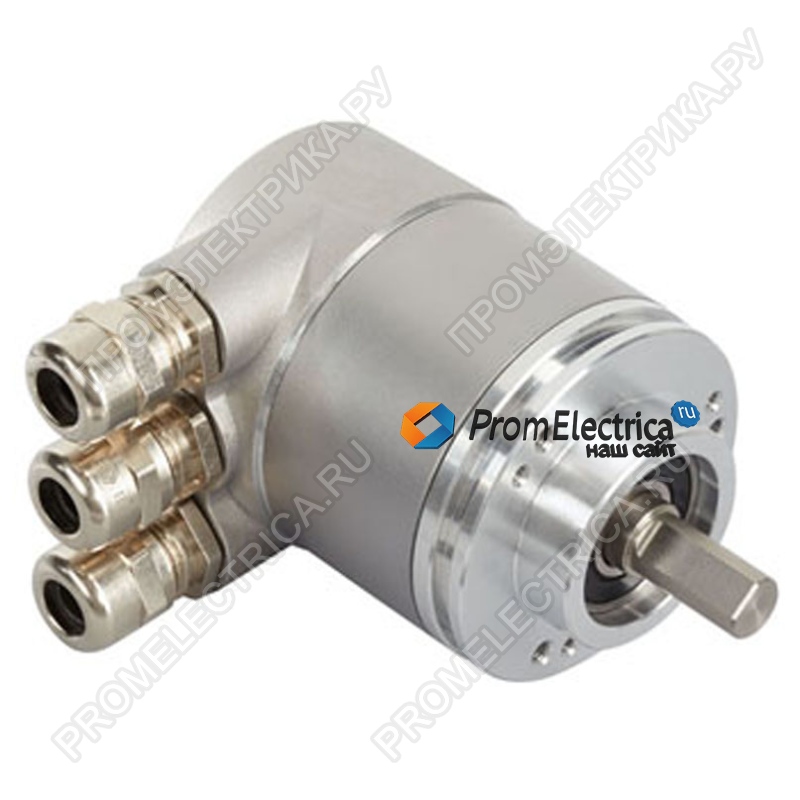

Абсолютный энкодер OCD-DPC1B-1213-C100-H3P
Технические характеристики
Интерфейс
- Тип интерфейса: Profibus DP (DPV0, DPV1, DPV2 Class 2)
- Диагностика: Память
- Ручные функции: Переключатель адреса (0-99), терминальный резистор
- Особенности: Круговая ось
- Скорость передачи данных: До 12 Мбод
- Время цикла интерфейса: ≥ 1 мс
- Функции программирования: Настройка разрешения, коэффициента передачи, фильтра скорости, предустановки (нулевая точка), направления счета, концевых выключателей, номера узла, режима обучения, диагностики.
Выходы
- Драйвер выходов: Profibus Data Interface, гальваническая развязка через оптроны.
Электрические параметры
- Напряжение питания: 10–30 В DC
- Потребляемый ток: ≤ 115 мА при 10 В, ≤ 50 мА при 30 В
- Потребляемая мощность: ≤ 1,5 Вт
- Время запуска: < 1 с
- Защита: От обратной полярности, короткого замыкания
Датчик
- Технология: Оптическая
- Разрешение: 13 бит (однооборотный), 12 бит (многооборотный)
- Многооборотная технология: Механическая передача (без батареи)
- Точность (INL): ±0,0220° (14–16 бит), ±0,0439° (≤13 бит)
- Код: Двоичный
Эксплуатационные характеристики
- Степень защиты: IP65 (вал), IP66/IP67 (корпус)
- Диапазон температур: -40 °C до +85 °C
- Влажность: До 98% без конденсации
- Ударопрочность: ≤ 100 g (6 мс, EN 60068-2-27)
- Вибрационная устойчивость: ≤ 10 g (10–1000 Гц, EN 60068-2-6)
Механические параметры
- Материал корпуса: Сталь с покрытием (RAL 9006)
- Материал вала: Нержавеющая сталь V2A (1.4305)
- Диаметр вала: ø 10 мм
- Максимальная нагрузка: Осевая 40 N, радиальная 110 N
- Скорость вращения: До 12000 об/мин
- Вес: 475 г
Ключевые преимущества
- Высокая точность и надежность: Оптическая технология и механическая многооборотная система обеспечивают точность до ±0,0220° и длительный срок службы без необходимости замены батареи.
- Простота интеграции: Поддержка Profibus DP (DPV0-DPV2) и гальваническая развязка позволяют встраивать энкодер в промышленные системы.
- Гибкость настроек: Возможность программирования разрешения, направления счета, концевых выключателей и других параметров под конкретные задачи.
Области применения
Абсолютный энкодер OCD-DPC1B-1213-C100-H3P подходит для:
- Промышленная автоматизация: Управление двигателями, роботами, станками с ЧПУ.
- Энергетика: Контроль положения турбин и генераторов.
- Транспорт: Системы управления кранами, подъемниками, железнодорожной техникой.
- Пищевая и химическая промышленность: Оборудование, требующее устойчивости к влаге и агрессивным средам.
