Описание, применение LULC033

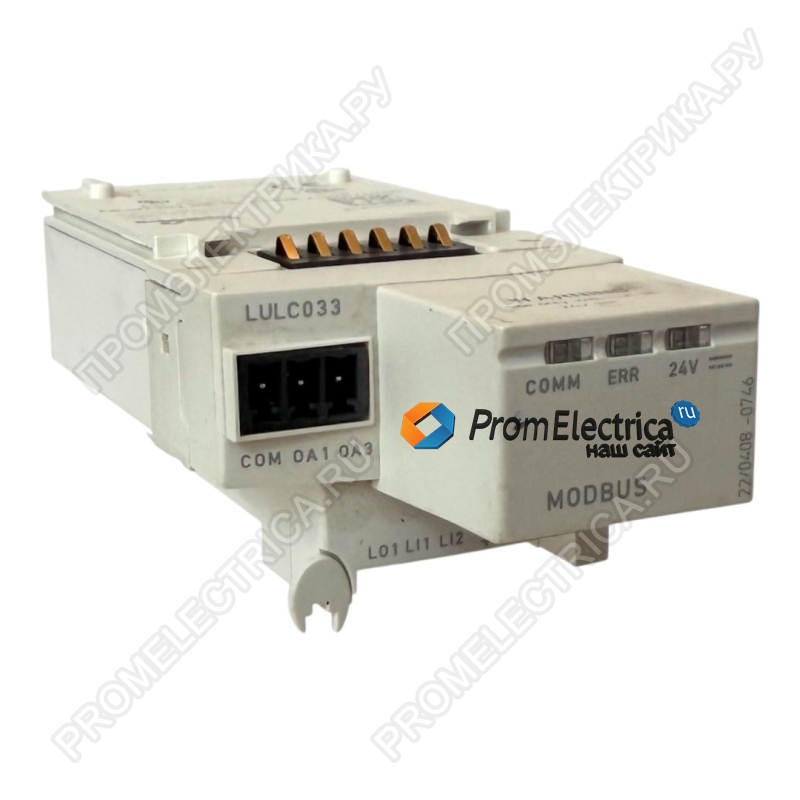

LULC033 — Коммуникационный модуль Modbus для TeSys U
Технические характеристики
1. Основные параметры:
- Тип устройства: Коммуникационный модуль.
- Серия: TeSys U.
- Короткое наименование: LUL.
- Совместимость:
- Блоки управления: LUCL, LUCC, LUCB, LUCM, LUCA, LUCD.
- Базовые модули: LUB (нереверсивные), LU2B (реверсивные).
- Интерфейс связи: RS485 (Modbus RTU).
- Разъем: RJ45 (лицевая панель).
- Скорость передачи: 19200 бит/с.
- Адресация: 0–31.
- Время отклика: 30 мс.
2. Электрические параметры:
- Напряжение питания: 24 В DC.
- Входы:
- Количество: 2.
- Тип: Резистивные.
- Логический уровень: 24 В DC, 7 мА.
- Время реакции: 10 мс ±30%.
- Выходы:
- Количество: 2 (для управления катушкой пускателя).
- Ток: ≤500 мА.
- Защита: Предохранитель 1 А (тип GG).
3. Механические параметры:
- Способ монтажа: Plug-in (установка на лицевую сторону).
- Подключение:
- Клеммы: винтовые зажимы.
- Сечение кабеля: 0.14–1 мм².
- Момент затяжки: 0.2–0.25 Н·м.
4. Условия эксплуатации:
- Температура: -25...+55 °C.
- Степень защиты: IP20.
- Индикация: 3 светодиода на лицевой панели.
Ключевые преимущества
Простота интеграции: Совместим с широким спектром устройств TeSys U.
Высокая скорость передачи данных: Modbus RTU с поддержкой адресации до 31 устройства.
Надежность: Защита от перегрузок и короткого замыкания.
Гибкость подключения: Поддержка различных типов кабелей (гибких/жестких).
Области применения
Промышленная автоматизация: Интеграция в системы управления двигателями и пускателями.
Энергетика: Мониторинг и управление оборудованием в распределительных сетях.
Умные здания: Включение в системы автоматизации инженерных коммуникаций.
Логистика и производство: Управление конвейерами и другим оборудованием.
