Описание, применение LUCM18BL

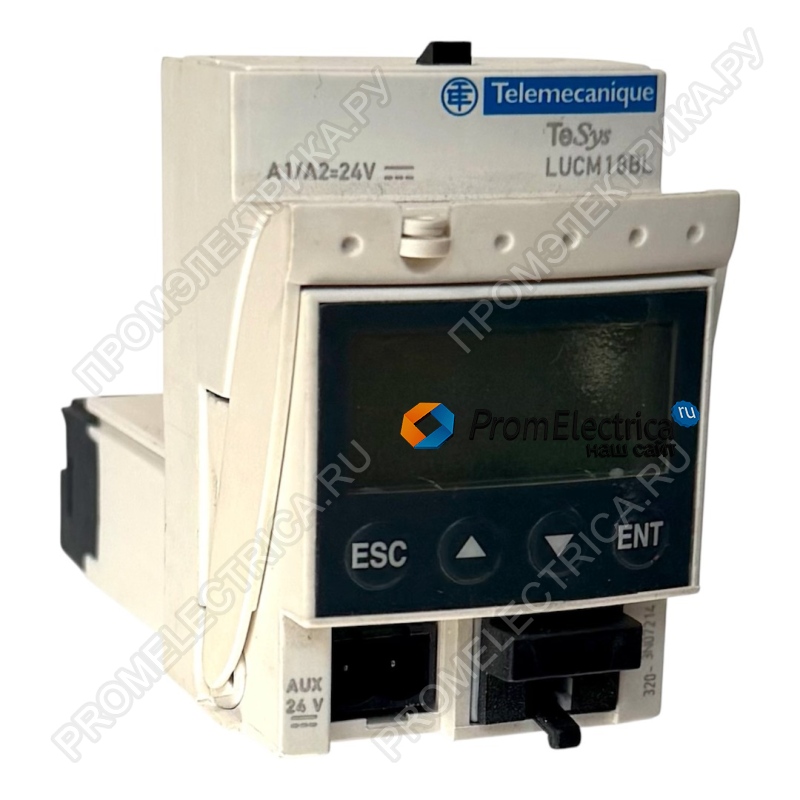

LUCM18BL — Многофункциональный блок управления TeSys Ultra
Технические характеристики
1. Основные параметры:
- Тип устройства: Многофункциональный блок управления и защиты.
- Серия: TeSys Ultra.
- Короткое наименование: LUCM.
- Назначение: Управление и защита электродвигателей.
- Номинальное напряжение: 690 В AC.
- Частота сети: 40–60 Гц.
- Диапазон регулировки тока двигателя: 4,5–18 А.
- Тепловой класс защиты: 5–30 (с компенсацией температуры от -25 до +55 °C).
- Порог срабатывания: 14,2 × Ir ±20%.
- Напряжение цепи управления: 24 В DC.
2. Функциональные возможности:
- Защитные функции:
- От перегрузки, короткого замыкания, обрыва фазы, дисбаланса фаз.
- Защита от утечки на землю.
- Разделение тепловой и магнитной перегрузки.
- Мониторинг:
- Отображение среднего тока, тока по фазам, состояния двигателя.
- Лог последних 5 неисправностей.
- Управление:
- Ручной, автоматический и дистанционный сброс.
- Время до сброса: 1–1000 сек.
- Интерфейс:
- RS485 (Modbus RTU, 19200 бит/с) через разъем RJ45.
- ЖК-дисплей (2 строки по 12 символов) с поддержкой 5 языков.
3. Механические и эксплуатационные параметры:
- Габариты: 45 × 66 × 60 мм (ширина × высота × глубина).
- Вес: 0,175 кг.
- Степень защиты: IP20 (лицевая панель), IP40 (зона подключения).
- Температура эксплуатации: -25...+60 °C.
4. Совместимость:
- Базовые модули: LUB32, LUB38, LUB320, LUB380.
- Реверсивные контакторы: LU2B32FU, LU2B38FU.
Ключевые преимущества
Многофункциональность: Комплексная защита и управление двигателями с возможностью мониторинга ключевых параметров.
Гибкость настроек: Широкий диапазон регулировки тока и времени сброса под любые задачи.
Удобство интеграции: Интерфейс Modbus RTU и многоязычный дисплей для простого взаимодействия.
Области применения
Промышленность: Управление асинхронными двигателями в насосах, вентиляторах, конвейерах.
Энергетика: Защита двигателей в системах вентиляции и охлаждения.
Судостроение: Использование в морских условиях.
Автоматизация: Интеграция в системы управления производственными линиями.
