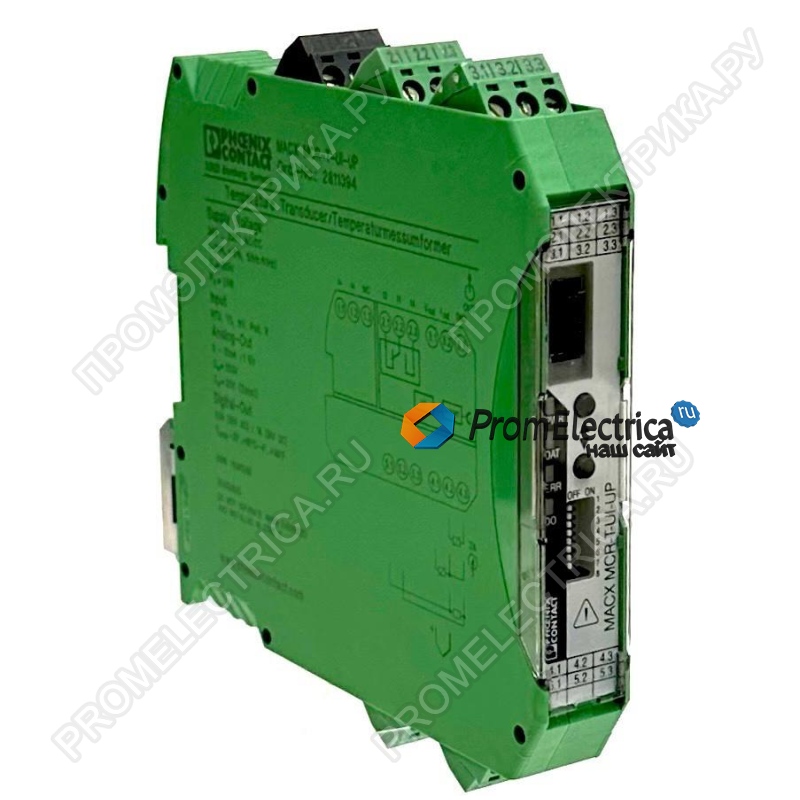

Описание, применение 2811394 Phoenix Contact
Тип изделия Измерительный темп. преобразователь
Исполнение Разделительные усилители с классом функциональной безопасности SIL и PL
Конфигурирование DIP-переключатель
Программное обеспечение
Изоляционные характеристики
Категория перенапряжения II
Степень загрязнения 2
гальваническая развязка Развязка 4 цепей
Макс. мощность потерь при номинальных условиях 1,26 Вт
Ступенчатая характеристика (0-99%) ≤ 1,75 c (SIL on)
1,3 c (SIL off)
Температурный коэффициент, максимальный 0,01 %/K
Гальваническая развязка Вход / выход / питание
Расчетное напряжение изоляции 300 Вэфф
Испытательное напряжение 2,5 кВ AC (50 Hz, 60 s)
Изоляция Надежное разделение по МЭК/EN 61010-1
Гальваническая развязка Вход / выход
Гальваническая развязка 375 В (Амплитудное значение согласно МЭК/EN 60079-11)
Гальваническая развязка Вход / питание
Гальваническая развязка 375 В (Амплитудное значение согласно МЭК/EN 60079-11)
Гальваническая развязка Вход/переключающий контакт
Гальваническая развязка 375 В (Амплитудное значение согласно МЭК/EN 60079-11)
Питание
Диапазон номинального напряжения питания 24 В AC/DC ... 230 В AC/DC (50/60 Гц)
Диапазон напряжения питания 19,2 В AC/DC ... 253 В AC/DC (24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50/60 Гц))
Потребляемая мощность < 1,5 Вт
Сигнал
Количество входов 1
Входной сигнал Температура
Сопротивление
Напряжение
Измерение
Применяемые типы датчиков (RTD) Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн.
Применяемые типы датчиков (TC) B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Диапазон измерения температуры -250 °C ... 2500 °C (Диапазон в зависимости от типа датчика)
Диапазон сопротивлений, линейн. 0 Ω ... 50 кΩ
Диапазон сопротивлений, потенциометр 0 Ω ... 50 кΩ
диапазон напряжения сигнала (мВ), линейный -1000 мВ ... 1000 мВ
Коммутация: Реле
Конфигурируемый / программируемый есть
Исполнение контакта 1 переключающий контакт
Материал контакта AgSnO2, твердое золочение
Максимальное напряжение переключения 30 В AC (30 В DC)
Максимальный коммутационный ток 0,5 A (30 В AC)
1 A (30 В DC)
Сигнал: Ток
Количество выходов 1
Конфигурируемый / программируемый есть
Выходной сигнал напряжения, максимальный ± 11 В
Выходной сигнал, ток 4 мА ... 20 мА (класс безопасности SIL, дальнейшее свободное конфигурирование без SIL)
Выходной сигнал тока, максимальный 22 мА
Нагрузка / выходная нагрузка, выход напряжения ≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока ≤ 600 Ω (20 мА)
Реакция на неисправность датчика согласно NE 43 или свободное конфигурирование
Тип подключения Винтовые зажимы
Длина снятия изоляции 7 мм
Резьба винтов M3
Сечение жесткого провода 0,2 мм² ... 2,5 мм²
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение проводника AWG 24 ... 14
Ширина 17,5 мм
Высота 112,5 мм
Глубина 113,7 мм
114,5 мм (устанавливается на монтажную рейку NS 35/7,5 согласно EN 60715)
Класс воспламеняемости согласно UL 94 V0 (Корпус)
Материал корпуса PA 6.6-FR
Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Высота ≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации) тип. 5 % ... 95 % (без выпадения конденсата)
