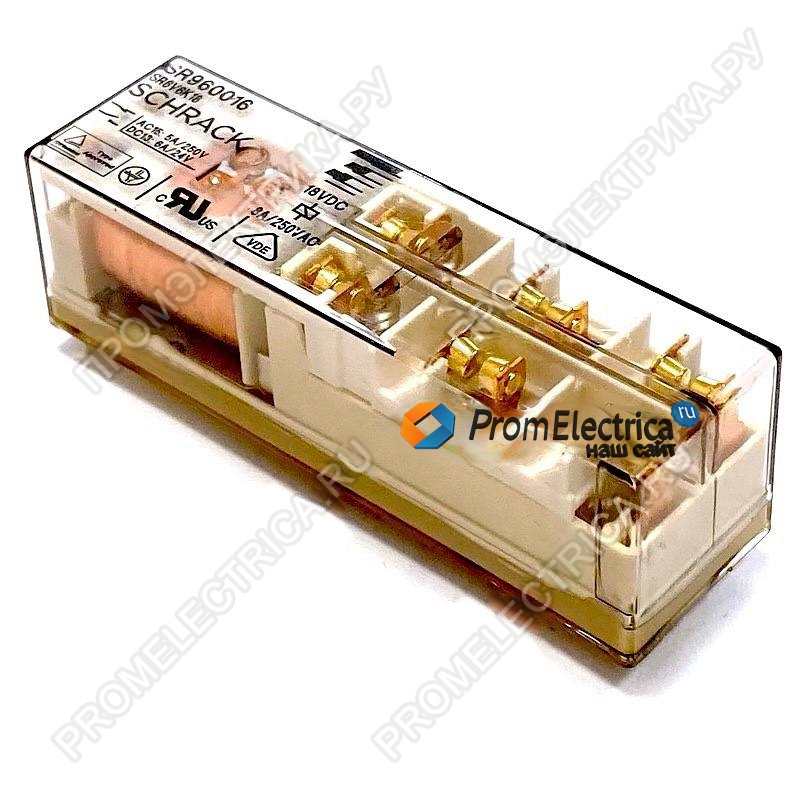

Описание, применение SR960016
Надежное реле безопасности SR960016 от бренда Schrack предназначено для построения систем управления, где критически важны отказоустойчивость и безопасность. Компактное и мощное, оно обеспечивает коммутацию нагрузок в цепях переменного и постоянного тока и соответствует высоким стандартам качества для промышленного применения.
Технические характеристики:
- Производитель / Бренд: Schrack
- Номер производителя: SR960016
- Серия: SR6 Series
- Конфигурация контактов: 4PST-NO (4 нормально разомкнутых) + DPST-NC (2 нормально замкнутых)
- Напряжение катушки: 18 VDC
- Сопротивление катушки: 405 Ом
- Тип катушки: Нереверсивная (Non Latching)
- Макс. коммутационное напряжение: 250 VAC
- Макс. коммутационный ток: 8 A
- Материал контактов: Серебряно-оловянный оксид (Silver Tin Oxide), золото (Gold)
- Способ монтажа: Through Hole (установка в отверстия на плате)
- Тип подключения: Пайка
- Количество выводов: 14 PIN
Ключевые преимущества:
- Соответствие стандартам безопасности: Специальная контактная конфигурация (4PST-NO + DPST-NC) позволяет реализовывать цепи принудительного размыкания (положительного разъединения), что критически важно для безопасного останова оборудования и соответствия директивам машиностроения.
- Высокая коммутационная способность: Контакты реле выдерживают нагрузку до 8А при напряжении 250VAC, что позволяет управлять значительными нагрузками, включая соленоиды, маломощные двигатели и другие исполнительные устройства.
- Надежность и долгий срок службы: Контакты из серебряно-оловянного оксида (Silver Tin Oxide) с золотым покрытием обеспечивают низкое переходное сопротивление, устойчивость к дугообразованию и повышенную износостойкость.
- Универсальность монтажа: Through Hole (монтаж в отверстия) и solder (пайка) выводы обеспечивают прочное и долговечное соединение на печатной плате, устойчивое к вибрациям.
Области применения:
- Промышленная автоматизация и робототехника: Модули безопасного останова (Safe Torque Off - STO) для частотных преобразователей и сервоприводов, блокировки защитных ограждений на станках и роботах.
- Управление машинами и оборудованием: Кнопки аварийного останова (E-Stop), контроль положения защитных кожухов, двухканальные системы управления в прессах, гильотинных ножницах и другом опасном оборудовании.
- Системы контроля доступа и защиты: Блокировки дверей шкафов управления, безопасные цепи в системах вентиляции и кондиционирования.
- Лифты и подъемные механизмы: Участие в построении цепей безопасности, контролирующих состояние дверей и ограничителей.
- Производственные линии и конвейеры: Организация зон безопасности, где требуется остановка линии при нарушении заданных условий.
