Описание, применение LR2K0303

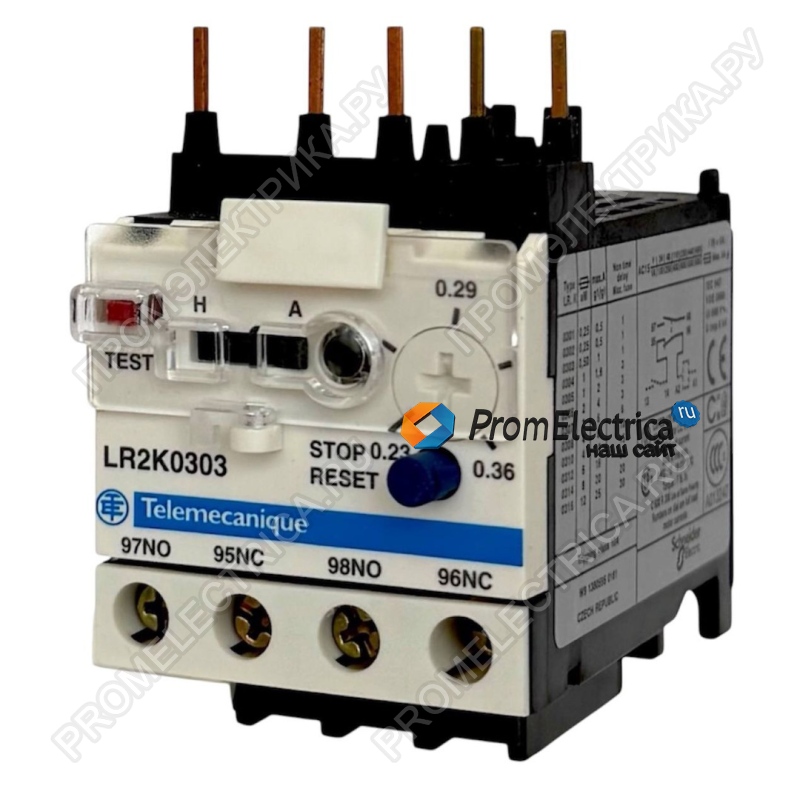

Тепловое реле перегрузки Schneider Electric LR2K0303 – надежная защита электродвигателей
Тип: Дифференциальное тепловое реле (класс 10A)
Диапазон тока: 0,23–0,36 А
Ключевые характеристики:
- Класс срабатывания: 10A
- Напряжение изоляции: 690 В , 750 В ,600 В
- Чувствительность к обрыву фазы: Да
- Вспомогательные контакты: 1 NO + 1 NC
- Режим сброса: Ручной/автоматический (переключаемый)
- Подключение: Винтовые клеммы 0,34–4 мм²
- Мощность рассеивания: 2 Вт/полюс
- Импульсная стойкость: 6 кВ
- Габариты: 45 × 58 × 65 мм
- Вес: 0,145 кг
Преимущества:
Точная защита – регулируемый диапазон тока 0,23–0,36 А для маломощных двигателей
Универсальность – совместимость с контакторами TeSys K (LC1K, LC7K) и пускателями LP1K/LP4K
Надежность – механическая стойкость к вибрациям (2 Gn) и ударам (10 Gn)
Индикация – световой сигнал (желтый) при срабатывании
Особенности:
- Тестовая кнопка (красная) для проверки работоспособности.
- Рабочие условия:
- Температура: -20...+55 °C (без снижения параметров)
- Высота: до 2000 м
Применение:
- Защита двигателей от перегрузки, заклинивания и обрыва фазы.
- Промышленные системы с частыми пусками (насосы, вентиляторы, компрессоры).
- Компактные пусковые устройства в сочетании с контакторами TeSys K.
