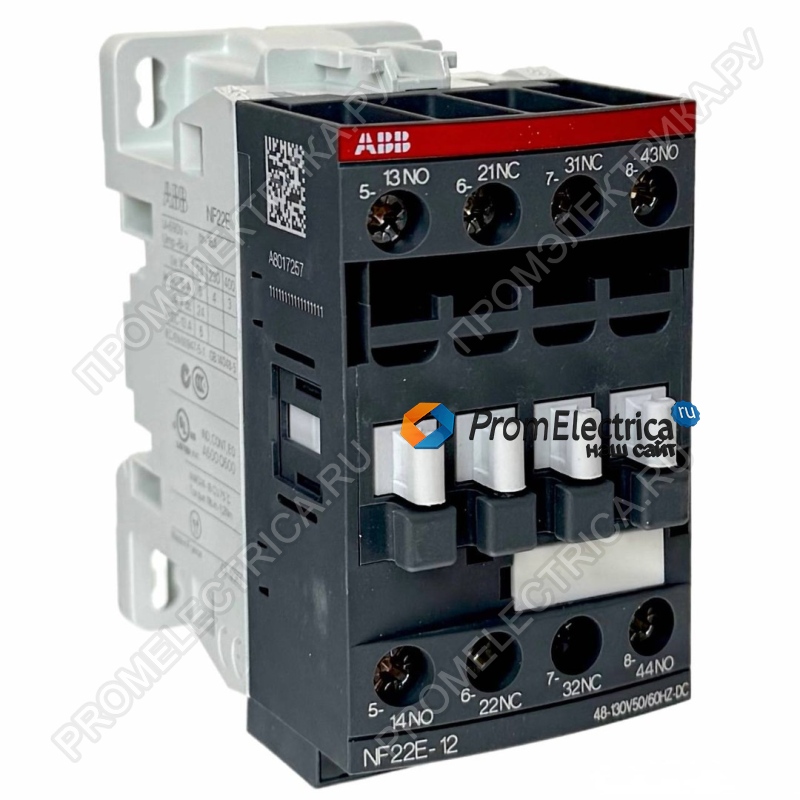

Описание, применение 1SBH137001R1222 ABB
Количество вспомогательных НО контактов:2
Количество вспомогательных НЗ контактов:2
Стандарты:IEC 60947-5-1 и EN 60947-5-1, UL 508, CSA C22.2 № 14
Номинальное рабочее напряжение:Контакт цепи управления 690 V
Номинальная частота (f):Контакт цепи управления 50 / 60 Hz
Условный тепловой ток на открытом воздухе (Ith):согласно МЭК 60947-5-1, q=40°C 16 A
Номинальный рабочий ток, АС-15 (Ie):(500 В) 2 А
(690 В) 2 А
(24/127 В) 6 А
(220/240 В) 4 А
(400/440 В) 3 А
Номинальный кратковременно выдерживаемый ток (Icw):для 0,1 с 140 A
для 1,0 с 100 A
Максимальная частота переключения:(AC-15) 1200 циклов в час
(DC-13) 900 циклов в час
Номинальный рабочий ток, DC-13 (Ie):(24 В) 6 А/144 Вт
(48 В) 2,8 А/134 Вт
(72 В) 1 А/72 Вт
(110 В) 0,55 А/60 Вт
(125 В) 0,55 А/69 Вт
(220 В) 0,27 А/60 Вт
(250 В) 0,27 А/68 Вт
(400 В) 0,15 А/60 Вт
(500 В) 0,13 А/65 Вт
(600 В) 0,1 А/60 Вт
Номинальное напряжение изоляции (Ui):согласно стандартам МЭК 60947-5-1 и VDE 0110 (Гр. C) 690 V
согласно стандарту UL/CSA 600 V
Номинальное выдерживаемое импульсное напряжение (Uimp):6 kV
Максимальная механическая частота переключения:6000 циклов в час
Номинальное напряжение цепи управления (Uc):Uc при 50 Гц 48 ... 130 V
Uc при 60 Гц 48 ... 130 V
Uc работа на пост. токе 48 ... 130 V
Время срабатывания:Между отключением питания катушки и замыканием НЗ контакта 13 ... 98 ms
Между отключением питания катушки и размыканием НО контакта 11 ... 95 ms
Между отключением питания катушки и размыканием НЗ контакта 38 ... 90 ms
Между отключением питания катушки и замыканием НО контакта 40 ... 95 ms
Монтаж на DIN-рейке:Монтажная рейка 35 x 7,5 мм
Монтажная рейка 35 x 15 мм
Монтаж при помощи болтов (не входят в объем поставки):2 винта M4 по диагонали
Сечение подключаемого кабеля-вспомогательная цепь:Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²
Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²
Жесткий 1/2x 1 ... 2.5 mm²
Сечение подключаемого кабеля-схема управления:Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²
Жесткий 1/2x 1 ... 2.5 mm²
Длина зачистки провода:Вспомогательная цепь 10 mm
Цепь управления 10 mm
Степень защиты:согласно МЭК 60529, МЭК 60947-1, ЕН 60529 вспомогательные клеммы IP20
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
Тип клемм:Клеммы с винтовым зажимом
Технический UL/CSA
Момент затяжки UL/CSA:Вспомогательная цепь 11 in·lb
Цепь управления 11 in·lb
Относящийся к окружающей среде
Температура окружающей среды:Вблизи контактора при хранении -60 ... +80 °C
Около контактора при работе на открытом воздухе -40 ... 70 °C
Устойчивость к воздействию климатических факторов:Категория B согласно IEC 60947-1, приложение Q
Maксимально допустимая рабочая высота:Без снижения номинальных характеристик 3000 м
Вибропрочность согласно МЭК 60068-2-6:5 ... 300 Гц 4 g закрытое положение / 2 g открытое положение
Ударопрочность согласно МЭК 60068-2-27:замкнут, направление удара: B1 25 g
Размкнут, направление удара: B1 5 g
Направление удара: A 30 g
Направление удара: B2 15 g
Направление удара: C1 25 g
Направление удара: C2 25 g
Правила ограничения содержания вредных веществ. RoHS статус:В соответствии с директивой ЕС 2011/65/ЕС
