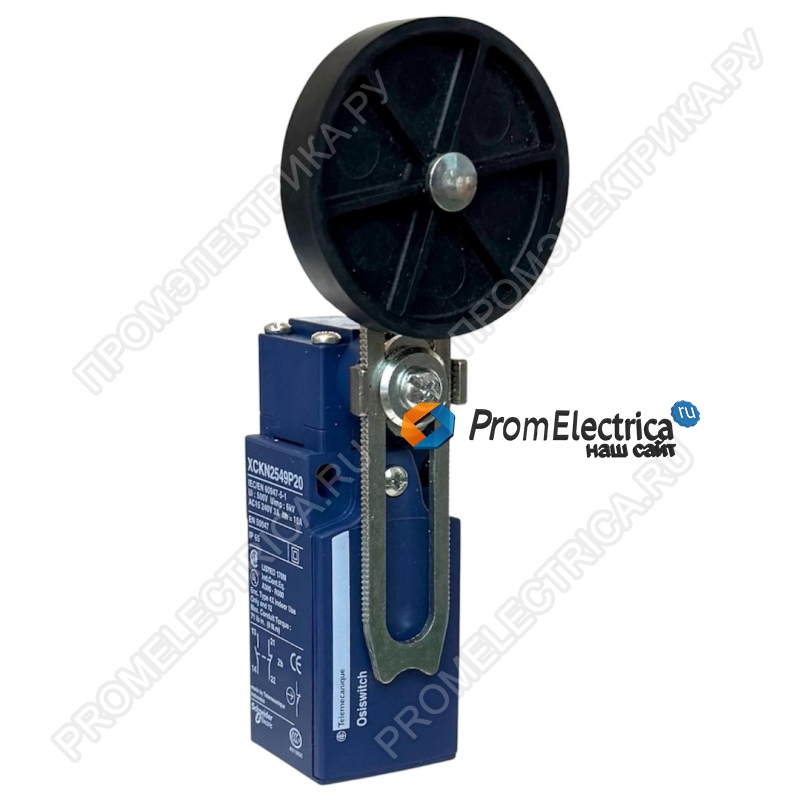

Описание, применение XCKN2549P20 Schneider Electric
Серия Telemecanique Limit switches XC Standard
Название серии Стандартный формат
Тип продукта Концевой выключатель
Краткое название устройства XCKN
конструкция датчика Компактный
тип корпуса Фиксированный
тип головки Поворотная головка
Материал Пластик
материал корпуса Пластиковый
материал головки Пластиковый
Режим фиксации Корпусом
движение рабочей головки Поворотный
тип рукоятки Рычаг с роликом с пружинным возвратом термопласт изменяемой длины, с роликом диаметром 50 мм
тип подвода Подвод сбоку, 2 направления
кабельный ввод
1 ввод с резьбой под кабельный сальник M20 x 1,5, наружный диаметр кабеля: 7...13 мм
Количество полюсов 2
Тип контактов 1 Н.З. + 1 Н.О.
Работа контактов
Медленное размыкание, размыкание до замыкания
Дополнительные характеристики
активация выключателя 30° кулачком
электрическое соединение
Винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм²
форма изоляции контактов Zb
прямое размыкание С
мин. момент срабатывания 0,1 Н·м
макс. скорость активации 1,5 м/с
кодовое обозначение контакта
A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А в соответствии с EN/МЭК 60947-5-1 приложение А
R300, DC-13 (Ue = 250 В), Ie = 0,1 А в соответствии с EN/МЭК 60947-5-1 приложение А
[Ui] номинальное напряжение изоляции
300 В в соответствии с UL 508
500 В (степень загрязнения 3) в соответствии с IEC 60947-1
300 В в соответствии с CSA C22.2 № 14
[Up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с IEC 60664
6 кВ в соответствии с IEC 60947-1
10 А картридж предохранитель, тип gG
электрическая износостойкость
5000000 циклы, DC-13, 120 В, 4 W, производительность <60 цикл/м, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение С
5000000 циклы, DC-13, 24 В, 10 W, производительность <60 цикл/м, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение С
5000000 циклы, DC-13, 48 В, 7 W, производительность <60 цикл/м, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение С
Механическая износостойкость 10000000 циклы
Ширина 30 мм
Высота 133...173 мм
Глубина 48 мм
Вес нетто 0,2 кг
Описание зажимов ISO n°1
(21-22)NC
(13-14)NO
Условия эксплуатации
Ударопрочность 15 gn для 11 мс в соответствии с IEC 60068-2-27
Виброустойчивость
25 gn (частота= 10...500 Гц) в соответствии с IEC 60068-2-6
Степень защиты IP
IP65 в соответствии с МЭК 60529
Степень ударостойкости IK
IK04 в соответствии с EN 50102
Категория перенапряжения
Класс II в соответствии с IEC 61140
Класс II в соответствии с NF C 20-030
Рабочая температура окружающей среды -25...70 °C
Температура окружающей среды при хранении -40...70 °C
Защитное исполнение TC
Сертификаты
UL
CCC
CSA
Стандарты
EN 60947-5-1
CSA C22.2 № 14
IEC 60947-5-1
UL 508
IEC 60204-1
EN 60204-1
