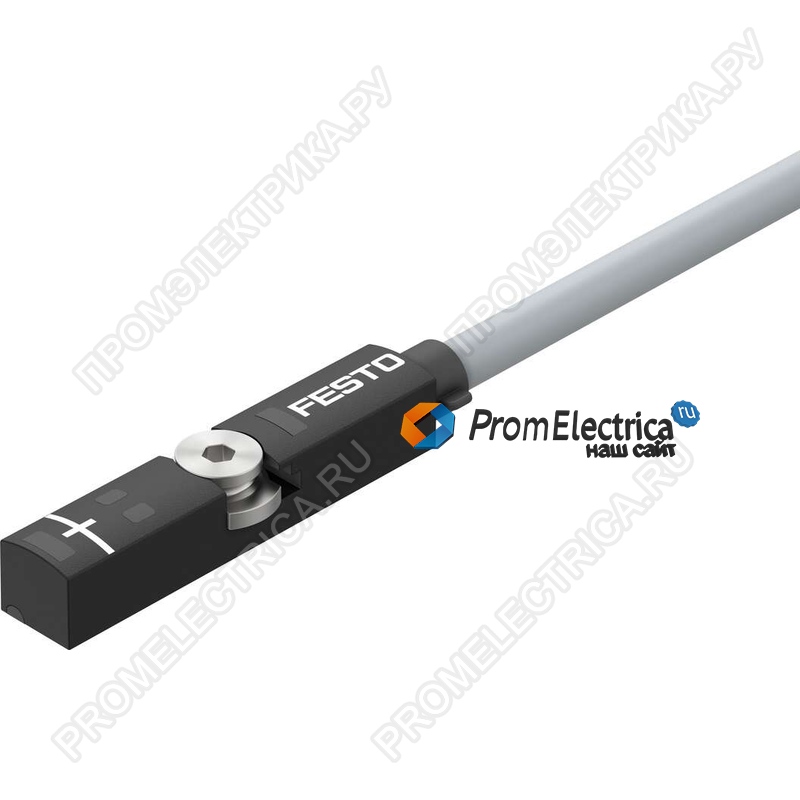

Описание, применение SMT-8M-A-ZS-24V-E-0.1-M12 USA / EUROPE
Сертификация
Знак соответствия требованиям RCM
c UL us — внесен в список (OL)
Маркировка СЕ (см. декларацию о соответствии)
Согласно директиве ЕС по электромагнитной совместимости согласно директиве
ЕС по взрывозащите (ATEX)
согласно директиве ЕС RoHS
КС символы
КС ЭМС
Предотвращение взрыва и защита
Зона 2 (ATEX)
Зона 22 (ATEX)
Газ категории ATEX
II 3G
Тип взрывозащиты для газа
Ex nA IIC T4 X Gc
Категория ATEX для пыли
II 3D
Тип защиты (воспламенения) от пыли
Ex tc IIIC T120°CX Dc IP65
Взрывоопасная температура окружающей среды
-40°C <= Ta <= +70°C
Примечание по материалам
Не содержит меди и ПТФЭ Соответствует требованиям Директивы об ограничении использования опасных веществ (
RoHS )
Не содержит галогенов
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Температура окружающей среды
-40 °С ... 85 °С
Точность повторения
0,2 мм
Коммутационный выход
NPN
PNP
Переключаемый PNP/NPN
Бесконтактный, 2-проводной
Функция переключающего элемента
Н/З контакт
Н/З контакт/Н/О контакт переключаемый
Н/О контакт
Вовремя
≤ 1,3 мс
Время выключения
≤ 1,4 мс
Максимум. частота переключения
180 Гц
Максимум. выходной ток
100 мА
Максимум. выходной ток в монтажных комплектах
100 мА
Максимум. коммутационная способность постоянного тока
1,9 Вт ... 2,8 Вт
Максимум. коммутационная способность постоянного тока в монтажных комплектах
1,2 Вт ... 2,8 Вт
Падение напряжения
< 6 В
Защита от короткого замыкания
да
Защита от перегрузки
Доступный
Номинальное рабочее напряжение постоянного тока
24 В
Диапазон рабочего напряжения постоянного тока
5 В ... 30 В
Защита от обратной полярности
для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель
Кабель с вилкой
Электрическое подключение 1, технология подключения
M12x1 A-кодировка согласно EN 61076-2-101
M8x1 A-кодировка согласно EN 61076-2-104
Открытый конец
Электрическое соединение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Винтовой замок
Электрическое подключение для входа 1, схема подключения
00991155
00991976
00992826
00995573
00997357
Ориентация выходного соединения
Продольный
Условия испытаний соединительного кабеля
Прочность на изгиб: в соответствии со стандартом Festo
Условия испытаний по запросу
Кабельная цепь: 5 миллионов циклов, радиус изгиба 28 мм
Сопротивление скручиванию: > 300 000 циклов, ±270°/0,1 м
Длинна кабеля
0,1 м ... 30 м
Характеристики кабеля
Пригодность для энергетических цепей/роботов
Цвет оболочки кабеля
серый
Материал оболочки кабеля
ТПЭ-У(ПУ)
Тип крепления
Плотно прикручен
Может быть вставлен в паз сверху
Максимум. Момент затяжки
0,6 Нм
Монтажное положение
Любой
Цвет корпуса
Чернить
Материал корпуса
Латунь, никелированная
, армированная полиамидом
Высоколегированная нержавеющая сталь
Индикация состояния переключения
желтый
светодиод желтый светодиод (для PNP)/белый светодиод (для NPN)
Индикация резерва функции
светодиод оранжевый
Температура окружающей среды при гибкой прокладке кабеля
-20 °С ... 85 °С
Степень защиты
IP65
IP68
IP69K
