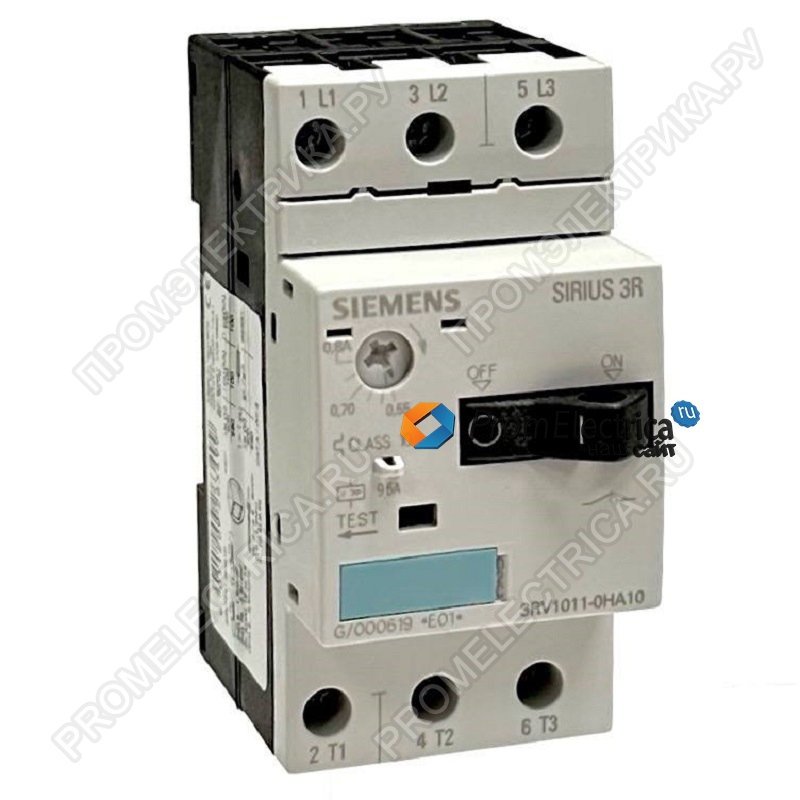

Описание, применение 3RV1011-0HA10 Siemens
Габаритные размеры автоматического выключателя S00
Расширение продукта
функциональный модуль для коммуникации
Вспомогательный выключатель да
Рабочая кажущаяся мощность расчетное значение
Мощность потерь [Вт] всего типовое 5 W
Напряжение изоляции при степени загрязнения 3 расчетное значение 690 V
Степень загрязнения
Прочность по отношению к импульсному напряжению расчетное значение 6 000 V
функциональный модуль для коммуникации
Вспомогательный выключатель да
Рабочая кажущаяся мощность расчетное значение
Мощность потерь [Вт] всего типовое 5 W
Напряжение изоляции при степени загрязнения 3 расчетное значение 690 V
Степень загрязнения
Прочность по отношению к импульсному напряжению расчетное значение 6 000 V
Максимально допустимое напряжение для надёжного размыкания
между цепью вспомогательного тока и цепью вспомогательного тока
между цепью тока управления и цепью вспомогательного тока
между силовой и вспомогательной цепями
между катушкой и главными контактами согласно EN 60947-1
в сетях с незаземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока
в сетях с заземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока
в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями 400 V
в сетях с заземленной точкой звезды между силовой и вспомогательной цепями 400 V
Степень защиты IP
с лицевой стороны IP20
корпуса
для подключаемой клеммы IP00
между цепью вспомогательного тока и цепью вспомогательного тока
между цепью тока управления и цепью вспомогательного тока
между силовой и вспомогательной цепями
между катушкой и главными контактами согласно EN 60947-1
в сетях с незаземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока
в сетях с заземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока
в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями 400 V
в сетях с заземленной точкой звезды между силовой и вспомогательной цепями 400 V
Степень защиты IP
с лицевой стороны IP20
корпуса
для подключаемой клеммы IP00
Механический срок службы (коммутационные циклы)
типовое
— примечание
в качестве продолжительности эксплуатации на направление срабатывания типовое
главных контактов типовое 100 000
вспомогательных контактов типовое 100 000
сигнальных контактов типовое
электрический срок службы (коммутационные циклы)
типовое 100 000
типовое
— примечание
в качестве продолжительности эксплуатации на направление срабатывания типовое
главных контактов типовое 100 000
вспомогательных контактов типовое 100 000
сигнальных контактов типовое
электрический срок службы (коммутационные циклы)
типовое 100 000
Тип взрывозащиты Усиленная безопасность
Сертификат соответствия относительно ATEX
Защита от прикосновения во избежание электрического удара с защитой пальцев рук
Условное обозначение согласно DIN EN 81346-2 Q
Условия окружающей среды:
Высота установки при высоте над уровнем моря расчетное значение
Высота установки при высоте над уровнем моря максимальное 2 000 m
Температура окружающей среды
расчетное значение
во время эксплуатации -20 ... +60 °C
во время эксплуатации примечание
во время хранения -50 ... +80 °C
во время транспортировки -50 ... +80 °C
Сертификат соответствия относительно ATEX
Защита от прикосновения во избежание электрического удара с защитой пальцев рук
Условное обозначение согласно DIN EN 81346-2 Q
Условия окружающей среды:
Высота установки при высоте над уровнем моря расчетное значение
Высота установки при высоте над уровнем моря максимальное 2 000 m
Температура окружающей среды
расчетное значение
во время эксплуатации -20 ... +60 °C
во время эксплуатации примечание
во время хранения -50 ... +80 °C
во время транспортировки -50 ... +80 °C
Температурная компенсация -20 ... +60 °C
Относительная влажность воздуха во время эксплуатации 10 ... 95 %
Цепь главного тока:
Число полюсов для главной электрической цепи 3
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки 0,55 ... 0,8 A
Относительная влажность воздуха во время эксплуатации 10 ... 95 %
Цепь главного тока:
Число полюсов для главной электрической цепи 3
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки 0,55 ... 0,8 A
абочее напряжение
расчетное значение 690 V
расчетное значение
при функции дистанционного сбрасывания при постоянном токе
при переменном токе
— расчетное значение
— при 50 Гц расчетное значение
— при 60 Гц расчетное значение
— при 60 Гц расчетное значение
при AC-3 расчетное значение максимальное 690 V
при постоянном токе расчетное значение
Рабочая частота расчетное значение 50 ... 60 Hz
Рабочий ток расчетное значение 0,8 A
расчетное значение 690 V
расчетное значение
при функции дистанционного сбрасывания при постоянном токе
при переменном токе
— расчетное значение
— при 50 Гц расчетное значение
— при 60 Гц расчетное значение
— при 60 Гц расчетное значение
при AC-3 расчетное значение максимальное 690 V
при постоянном токе расчетное значение
Рабочая частота расчетное значение 50 ... 60 Hz
Рабочий ток расчетное значение 0,8 A
Ток полной нагрузки (FLA) для 3-фазного элетродвигателя
при 480 В расчетное значение 0,8 A
при 600 В расчетное значение 0,8 A
при 480 В расчетное значение 0,8 A
при 600 В расчетное значение 0,8 A
Монтажное положение любой
рекомендуемое
Вид крепления передняя установка
Вид крепления винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
последовательный монтаж
модулей и принадлежностей
переключающих элементов, патронов и принадлежностей
Высота 90 mm
Ширина 45 mm
Глубина 81 mm
рекомендуемое
Вид крепления передняя установка
Вид крепления винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
последовательный монтаж
модулей и принадлежностей
переключающих элементов, патронов и принадлежностей
Высота 90 mm
Ширина 45 mm
Глубина 81 mm
