Описание, применение SRZ65-35*35

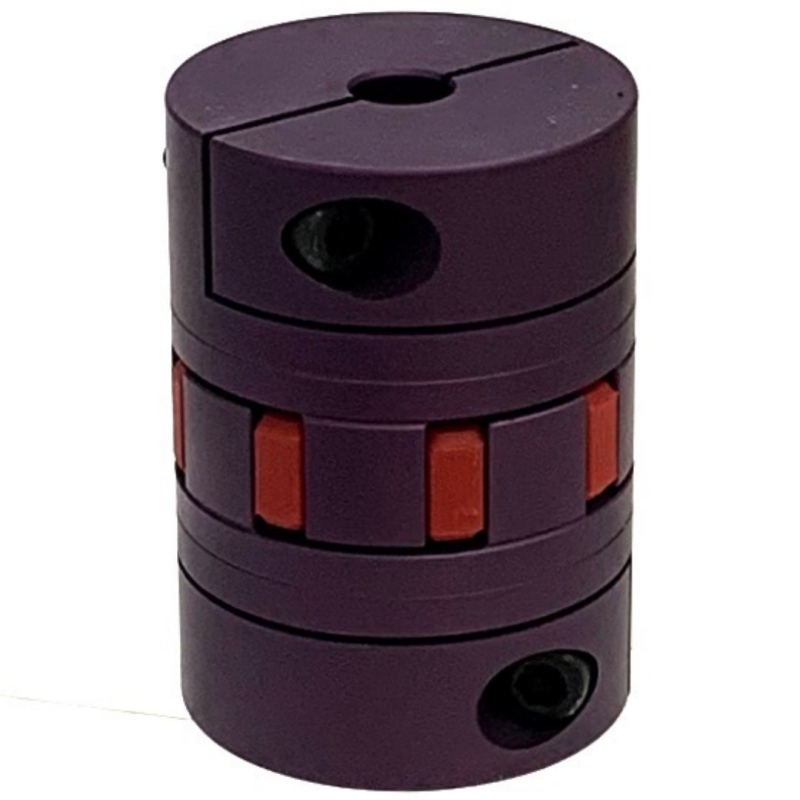

Муфта кулачковая силовая SRZ65-35*35 предназначена для жесткого, но при этом компенсирующего соединения валов диаметрами 35 и 35 мм. Эта модель идеально подходит для применений, где критически важны точность позиционирования, минимальный момент инерции и способность работать с несоосностью валов.
Технические характеристики:
- Тип муфты: Кулачковая силовая
- Материал: Корпус — алюминиевый сплав, звездочка — полиуретан
- Посадочные диаметры валов: 35x35 мм
- Наружный диаметр муфты: 65 мм
- Длина муфты: 90 мм
- Номинальный крутящий момент: 12,5 Н·м
- Максимальный крутящий момент: 25 Н·м
- Максимальная скорость вращения: 3000 об/мин
- Момент инерции: 6·10⁻⁶ кг·м²
- Статическая жесткость на кручение: 120 Н·м/рад
- Динамическая жесткость на кручение: 300 Н·м/рад
- Компенсация несоосности валов:
- Радиальная: 0,1 мм
- Осевая: ±1,0 мм
- Угловая: 1°
Ключевые преимущества и функции:
- Компенсация погрешностей монтажа: Эффективно сглаживает радиальные, осевые и угловые смещения между валами, защищая подшипники и двигатели от преждевременного износа.
- Высокая точность передачи: Обладает высокой крутильной жесткостью, что обеспечивает минимальный угол запаздывания и точную синхронизацию вращения.
- Легкая и быстрая конструкция: Низкий момент инерции позволяет использовать муфту в сервоприводах и других динамичных системах без потери в скорости отклика.
- Надежность в работе: Сочетание алюминиевого корпуса и полиуретановой звездочки гарантирует высокий ресурс работы, стойкость к износу и поглощение вибраций.
Области применения:
- Станки с ЧПУ: Подключение энкодеров, датчиков положения, приводов подач.
- Робототехника: Соединение валов в манипуляторах и кинематических схемах роботов.
- Полиграфическое и упаковочное оборудование: Точная передача движения в механизмах подачи и резания.
- Медицинская техника: Использование в диагностическом и лабораторном оборудовании, где важна чистота, надежность и точность.
- Системы автоматизации и приводной техники: В качестве соединительного элемента между двигателем и редуктором или исполнительным механизмом.
