Описание, применение 476294 USA / EUROPE

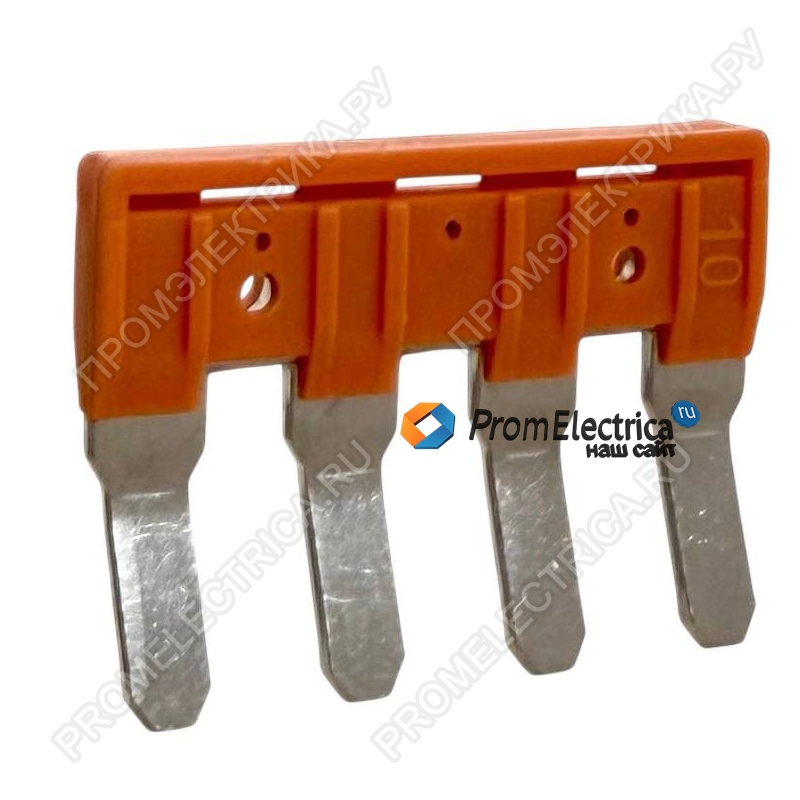

476294 (TKO 10-4) — это специализированная внешняя перемычка, предназначенная для электрического соединения соседних измерительных (тестовых) клемм в распределительных щитах и шкафах автоматики. Данная модель рассчитана на одновременное шунтирование 4 полюсов и совместима с распространенными сериями клемм WGO2, ASK4 и AVK10.
Технические характеристики :
- Артикул: 476294
- Тип: TKO 10-4 (перемычка внешняя для клемм)
- Количество полюсов: 4
- Совместимые серии клемм: WGO2, ASK4, AVK10
- Номинальное напряжение: до 400 В (AC)
- Номинальный ток: до 57 А (зависит от типа клеммы, но не более характеристик клеммы)
- Сечение подключаемых проводников клемм: до 10 мм² (для AVK10)
- Тип клемм для совместимости: Измерительные и проходные клеммы на DIN-рейку
- Материал изоляции: Пластик, не поддерживающий горение (класс V-0)
- Материал токоведущей части: Луженая медь / латунь (обеспечивает низкое переходное сопротивление)
- Цвет: Серый / Бежевый (RAL 7032)
- Монтаж: Установка сверху на клеммную колодку
Ключевые особенности и преимущества:
- Надежное шунтирование цепей:
Перемычка используется для закорачивания вторичных цепей трансформаторов тока (ТТ) при необходимости отключения или замены измерительных приборов (амперметров, счетчиков электроэнергии). Это обеспечивает безопасность персонала и исключает размыкание цепи ТТ, что недопустимо при наличии тока. - Универсальность применения:
Совместима с несколькими типами клемм: - WGO2 — специальные измерительные клеммы с размыкающим/закорачивающим механизмом.
- ASK4 — клеммы для подключения счетчиков.
- AVK10 — проходные клеммы на номинальный ток до 57 А / сечение до 10 мм².
- Безопасность и изоляция:
Перемычка имеет изолированный корпус, защищающий обслуживающий персонал от случайного прикосновения к токоведущим частям при проведении работ в щите. - Простота монтажа:
Устанавливается сверху на лицевую сторону клеммной колодки, надежно фиксируясь в специальных пазах или на винтовых зажимах клемм. Не требует специального инструмента. - Компактность:
4-полюсное исполнение в одном корпусе позволяет сократить время монтажа и уменьшить занимаемое пространство по сравнению с установкой одиночных перемычек.
Области применения:
- Шкафы учета электроэнергии (АСКУЭ) для временного шунтирования цепей тока.
- Распределительные щиты на промышленных предприятиях.
- Щиты автоматизации и управления, где используются измерительные клеммы.
- Позволяет безопасно проводить регламентные работы по замене амперметров, счетчиков и других устройств без отключения всей цепи.
