Описание, применение 476292 USA / EUROPE

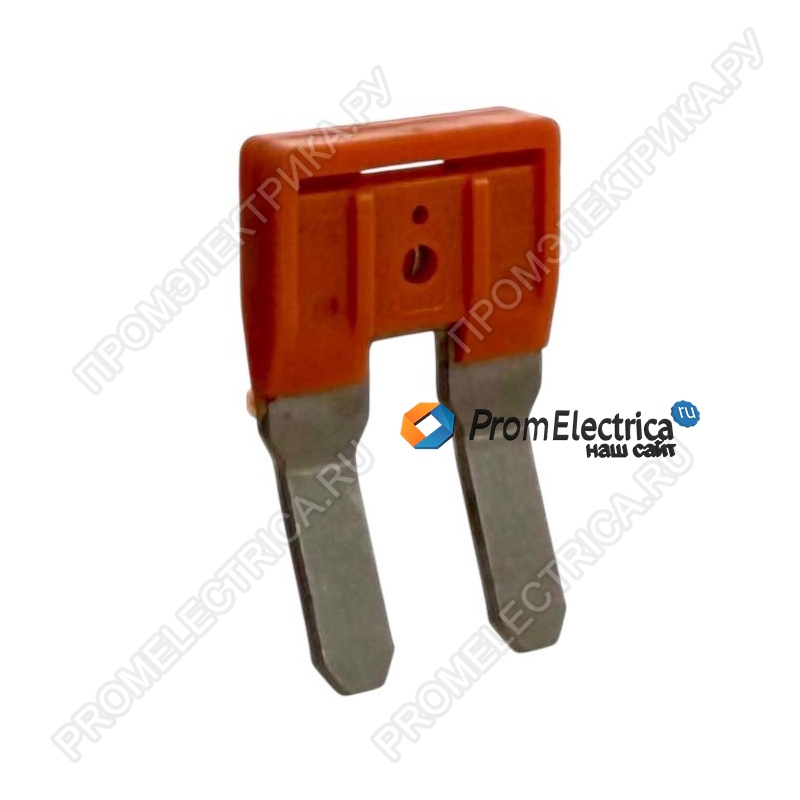

476292 (TKO 10-2) — это специализированная внешняя перемычка, предназначенная для электрического соединения двух соседних измерительных (тестовых) клемм в распределительных щитах и шкафах автоматики. Данная модель является незаменимым аксессуаром при работе с цепями трансформаторов тока и измерительными приборами.
Технические характеристики:
- Артикул: 476292
- Тип: TKO 10-2 (перемычка внешняя для клемм)
- Количество полюсов: 2
- Совместимые серии клемм: WGO2, ASK4, AVK10
- Номинальное напряжение: до 400 В (AC)
- Номинальный ток: до 57 А (зависит от типа клеммы, но не более характеристик клеммы)
- Сечение подключаемых проводников клемм: до 10 мм² (для AVK10)
- Тип клемм для совместимости: Измерительные и проходные клеммы на DIN-рейку
- Материал изоляции: Пластик, не поддерживающий горение (класс V-0)
- Момент затяжки (для совместимых клемм): 0,8 – 1,2 Н·м (в зависимости от типа клеммы)
- Монтаж: Установка сверху на клеммную колодку
Ключевые особенности и преимущества:
- Безопасное шунтирование цепей трансформаторов тока:
Перемычка используется для закорачивания вторичных обмоток трансформаторов тока (ТТ) при необходимости отключения или замены амперметров, счетчиков электроэнергии и других измерительных приборов. Это исключает опасный режим разомкнутой вторичной обмотки ТТ, который может привести к повреждению оборудования и поражению электрическим током. - Универсальная совместимость:
Перемычка совместима с несколькими распространенными сериями клемм: - AVK10 — проходные клеммы на номинальный ток до 57 А / сечение до 10 мм².
- ASK4 — клеммы для подключения счетчиков.
- WGO2 — измерительные клеммы с размыкающим/закорачивающим механизмом.
Данная универсальность позволяет использовать перемычку в щитах различной комплектации. - Надежная изоляция:
Перемычка имеет прочный изолированный корпус, защищающий обслуживающий персонал от случайного прикосновения к токоведущим частям при проведении работ в электрощите. - Простота установки:
Устанавливается сверху на лицевую сторону клеммной колодки, надежно фиксируясь в специальных пазах или на винтовых зажимах клемм. Не требует специального инструмента. - Компактное 2-полюсное исполнение:
Позволяет быстро и точно соединить два соседних полюса без использования проволочных перемычек, экономя время монтажа и повышая надежность соединения.
Области применения:
- Шкафы учета электроэнергии (АСКУЭ) для временного шунтирования цепей тока.
- Распределительные щиты на промышленных предприятиях.
- Щиты автоматизации и управления, где используются измерительные клеммы.
- Позволяет безопасно проводить регламентные работы по замене амперметров, счетчиков и других устройств без отключения всей цепи.
