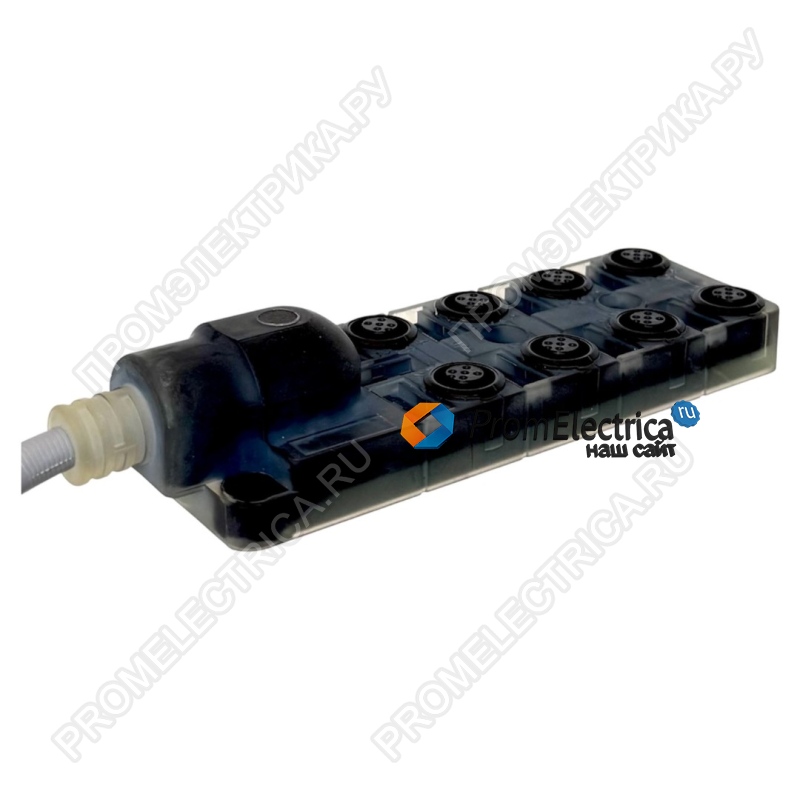

Описание, применение 8000-88410-3620500 Murr Elektronik
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее напряжение 24 В постоянного тока
Рабочий ток на контакт Максимум. 4 А
Блокировка портов Винтовая резьба (M12 × 1 мм)
Защита IP65 / IP67
Корпус Пластик, огнестойкий
ОБЩИЕ ДАННЫЕ
Диапазон температур -20 ... + 70 ° C, в зависимости от качества кабеля
КАБЕЛИ
Кол-во / диаметр проводов 8 × 0,34 + 3 × 0,75 мм²
Изоляция проводов ПВХ
Свойства C-track 2 млн.
Внешний Ø 8,1 мм ± 5%
Идентификация кабеля 362
Тип кабеля 2 (полиуретан / ПВХ)
Утверждение (кабель) UL (AWM-стиль 20549/1731), соответствует CE
Вес кабеля [г / м] 115,5 г
Материал (проволока) Медный провод, неизолированный
Резистор (сердечник) Максимум. 57 Ом / км (0,34 мм²), макс. 26 Ом / км (0,75 мм²); (20 ° С)
Одинарный провод Ø (жила) 0,15 мм (0,34 мм²); 0,2 мм (0,75 мм²)
Строительство (ядро) 19 × 0,15 мм (0,34 мм²); 24 × 0,2 мм (0,75 мм²); (многопроволочная проволока 5 класса)
Диаметр (сердечник) 8 × 0,34 + 3 × 0,75 мм²
AWG аналогичен AWG 22 (0,34 мм²); аналогично AWG 18 (0,75 мм²)
Материал (изоляция провода) ПВХ
Свойство материала (изоляция провода) Без CFC, кадмия, силикона и свинца
Твердость по Шору (изоляция провода) 43 ± 5 Д
Ø проволоки, вкл. изоляция 1,3 мм ± 5% (0,34 мм²); 1,8 мм ± 5% (0,75 мм²)
Цвет / нумерация проводов wh, vi, gn, ye, gr, pk, rd, bk + br, bl, gnye с продольными полосами
Щит нет
Материал (куртка) Полиуретан / ПВХ
Наружный Ø (оболочка) 8,1 мм ± 5%
Цвет (куртка) серый
Цвет куртки серый
Маркировка кабеля см. технические условия поставки рамы 7000-00000-001
химическая устойчивость хорошая стойкость к маслу, бензину и химикатам (EN 60811-404)
Номинальное напряжение U0 / U 300/300 В переменного тока
Испытательное напряжение 2000 В переменного тока
Текущая грузоподъемность согласно DIN VDE 0298-4
Диапазон температур (фиксированный) -30 ... + 80 ° С
Диапазон температур (фиксированный) -30 ... + 80 ° С
Температурный диапазон (мобильный) -5 ... + 70 ° С
Температурный диапазон (мобильный) -5 ... + 70 ° С
Радиус изгиба (фиксированный) 5 × внешний Ø
Радиус изгиба (подвижный) 10 × внешний Ø
Радиус изгиба (подвижный) 10 × внешний Ø
Количество циклов гибки (C-образная дорожка) Максимум. 2 млн. (25 ° С)
Скорость передвижения (C-образная дорожка) Максимум. 2 м / с
Ускорение (C-трек) Максимум. 10 м / с²
Материал (куртка) Полиуретан / ПВХ (UL / CSA)
СХЕМА КОНТАКТОВ
PIN 1 (+)
PIN 3 (-)
ПИН 4 (НЕТ) / (S1)
ПИН 5 (Земля)
Светодиод (зеленый): Питание / Светодиод (желтый): (S1)
