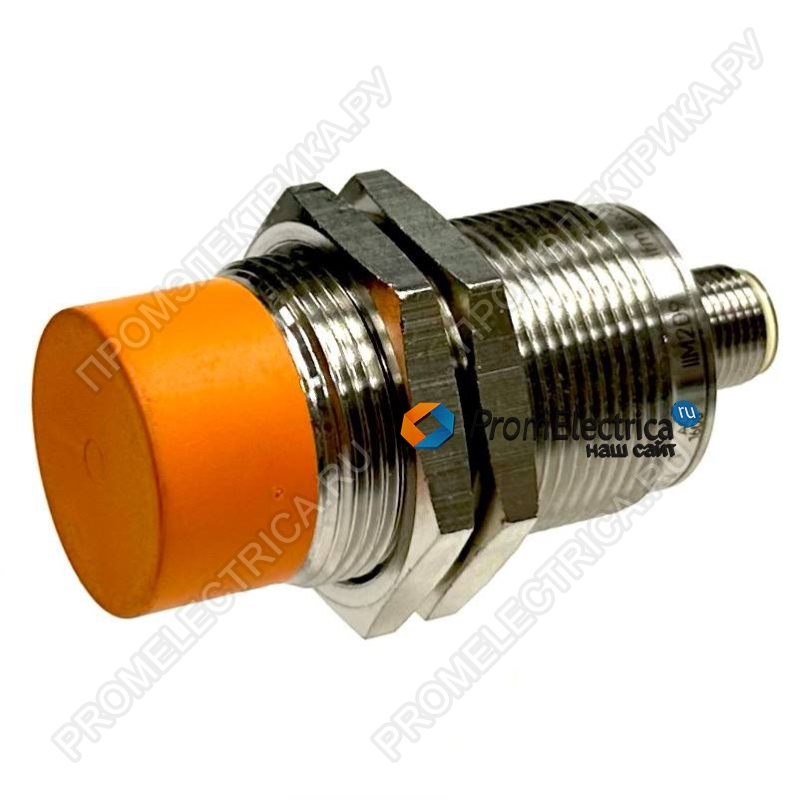

Описание, применение IIM209 Ifm Electronic
Электрическое исполнение PNP
Функция выходного сигнала NO
Диапазон срабатывания [mm] 22
Корпус Резьбовой корпус
Размеры [mm] M30 x 1,5 / L = 70
Приложение
Особенности позолоченные контакты; Увеличенное расстояние срабатывания
Применение Применение в подвижной технике и сложных условиях
Электронные данные
Рабочее напряжение [V] 10...60 DC
Потребление тока [mA] < 10
Класс защиты II
Защита от переполюсовки да
Выходы
Электрическое исполнение PNP
Функция выходного сигнала NO
Макс. падение напряжения коммутационного выхода DC [V] 2,5
Постоянный ток нагрузки коммутационного выхода DC [mA] 200
Частота переключения DC [Hz] 100
Защита от короткого замыкания да
Защита от перегрузок по току да
Диапазон контроля
Диапазон срабатывания [mm] 22
Реальное расстояние срабатывания Sr [mm] 22 ± 10 %
Рабочее расстояние срабатывания [mm] 0...17,82
Увеличенное расстояние срабатывания да
Точность/ погрешность
Поправочный коэффициент сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35
Гистерезис [% от Sr] 1...20
Смещение точки переключения [% от Sr] -10...10
Условия эксплуатации
Температура окружающей среды [°C] -40...85
Степень защиты IP 67; IP 69K
Испытания / одобрения
ЭMC
Автотранспортное применение
Излучение шума и воздействие шума: ECE R10
Сертификат соответствия Е1
устойчивость к воздействию шума в соответствии с DIN ISO 11452-2
100 V/m
кондуктивные помехи в 24 В сетях по ISO 7637-2: 2004 (импульс 1 до 4) и ISO16750-2: 2012 (нагрузочно-разгрузочный)
импульс
1 2a 2b 3a 3b 4 Load dump
Степень воздействия
III III III III III III Test A
Критерий отказа
C A C A A C C
EN 61000-4-2 ESD
4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение
10 V/m
EN 61000-4-4 Burst
2 kV
EN 61000-4-5 Surge
0,5 kV mains line to line
EN 61000-4-6 ВЧ проводимость
10 V
EN 55011
класс B
Виброустойчивость
EN 60068-2-6 Fc
20 г (10...3000 Hz) / -20...50 °C
50 циклов качания частоты; 1 октава в минуту в 3 осях
Ударопрочность
EN 60068-2-27 Ea
100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям / -40...85 °C
Постоянная ударопрочность
EN 60068-2-27
40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C
Быстрые изменения температуры
EN 60068-2-14 Na
TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = < 10 с; 50 циклов
Тестирование солевым туманом
EN 60068-2-52 Kb
Степень воздействия 5 (4 испытательных цикла)
MTTF [годы] 900
Сертификат UL
Ta
0...40 °C
Enclosure type
Type 1
напряжение питания
Class 2
Номер файла UL
E174191
Механические данные
Вес [g] 117,8
Корпус Резьбовой корпус
Монтаж незаподлицо
Размеры [mm] M30 x 1,5 / L = 70
Обозначение резьбы M30 x 1,5
Материал Резьбовая втулка: нерж.сталь; активная поверхность: LCP натуральный; светодиодное окно: PEI; крепежные гайки: латунь
Дисплеи / Элементы управления
Дисплей
Состояние выхода
4 x 90° светодиод, жёлтый
Принадлежности
Комплект поставки
крепежные гайки: 2
