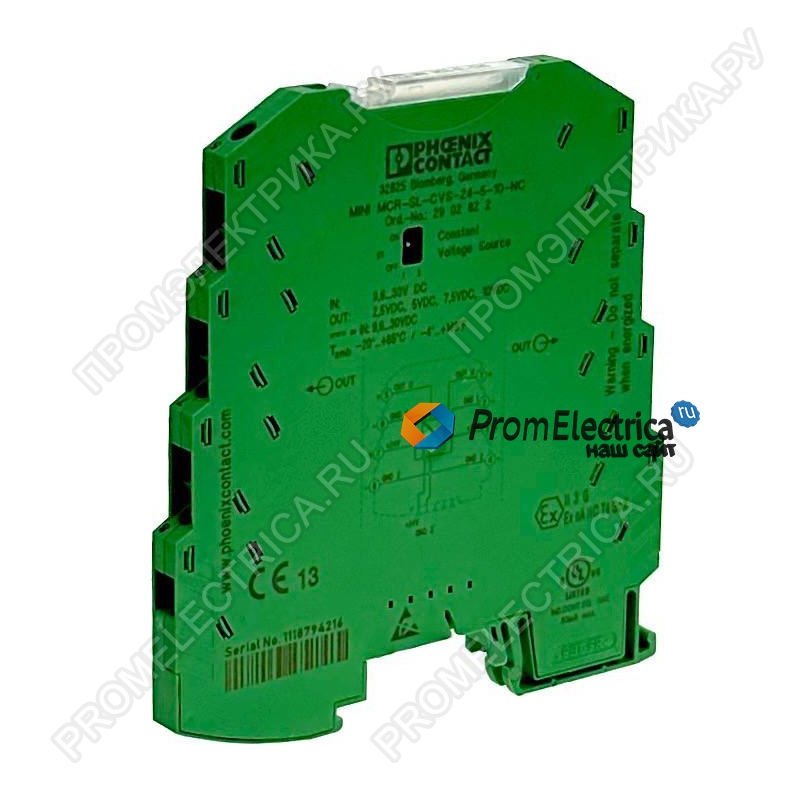

Описание, применение 2902822 Phoenix Contact
Ширина 6,2 мм
Высота 93,1 мм
Глубина 101,2 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. рабочая высота ≤ 2000 м
Входные данные
Входной сигнал напряжения 9,6 В DC ... 30 В DC
Выходные данные
Конфигурируемый / программируемый да, предварительно сконфигурирован
макс. выходное напряжение 10 В DC
7,5 В DC
5 В DC
2,5 В DC
Выходной ток ≤ 30 мА
Ток короткого замыкания около 32 мА
Пульсации < 20 мB(ДА)
Питание
Номинальное напряжение питания 24 В DC
Диапазон напряжения питания 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, макс. < 25 мА (Выход напряжения 10 В с нагрузкой 30м А при 24 В DC ВХОД)
< 65 мА (Выход напряжения 10 В с нагрузкой 30м А при 9,6 В DC, ВХОД)
< 50 мА (Выход напряжения 10 В с 30-мA нагрузкой при 12 В DC IN)
< 20 мА (Выход напряжения 10 В с 30-мA нагрузкой при 30 В DC IN)
Потребляемая мощность < 600 мВт (при 24 В, ВХОД)
< 624 мВт (при 9,6 В, ВХОД)
< 564 мВт (при 12 В, ВХОД)
< 540 мВт (при 30 В, ВХОД)
Параметры подключения
Тип подключения Винтовые зажимы
Длина снятия изоляции 12 мм
Резьба винтов M3
Сечение жесткого провода 0,2 мм² ... 2,5 мм²
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение проводника AWG 26 ... 12
Общие сведения
Ошибка передачи, макс. ≤ 0,1 % (от предела)
≤ 0,5 % (без настройки)
Температурный коэффициент, максимальный < 0,01 %/K
Температурный коэффициент, стандартн. < 0,002 %/K
Пределы регулирования Синхронизация ± 300 мВ
гальваническая развязка Основная изоляция согласно EN 61010
Категория перенапряжения II
Степень загрязнения 2
Расчетное напряжение изоляции 50 В AC/DC
Испытательное напряжение, вход / выход 1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет зеленый
Материал корпуса PBT
Монтажное положение на выбор
Указания по монтажу Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 2
Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Стандарты / нормативные документы EN 61000-4-2
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
EN 61000-4-4
Примечания Критерий B
Стандарты / нормативные документы EN 61000-4-5
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
гальваническая развязка Основная изоляция согласно EN 61010
