Описание, применение NF44E-13 ABB

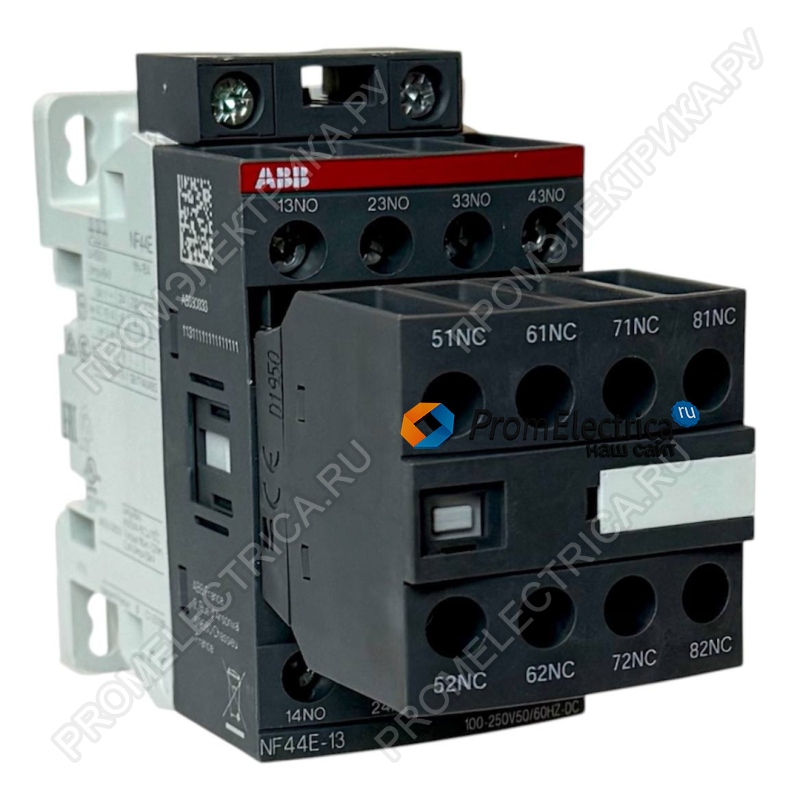

NF44E-13 (артикул 1SBH137001R1344) — это блочный контактор (contactor relay / block contactor) производства ABB, входящий в семейство низковольтных устройств управления. Предназначен для коммутации вспомогательных цепей, цепей управления и сигнализации в промышленных электрощитах, шкафах автоматики и распределительных устройствах.
Главная особенность модели: 8 вспомогательных контактов (4 нормально разомкнутых + 4 нормально замкнутых) при компактных габаритах и высокой надежности.
Ключевые технические характеристики
|
Производитель |
ABB |
|
Тип устройства |
Блочный контактор (контактор-реле) |
|
Модель |
NF44E-13 |
|
Номер для заказа |
1SBH137001R1344 |
|
Количество вспомогательных контактов NO |
4 |
|
Количество вспомогательных контактов NC |
4 |
|
Номинальное напряжение изоляции (Ui) |
690 В |
|
Номинальное импульсное выдерживаемое напряжение (Uimp) |
600 В (по UL/CSA) / 690 В (по IEC) |
|
Условный тепловой ток в свободном воздухе (Ith) |
16 А |
|
Номинальный рабочий ток AC-15 (Ie) |
6 А (24/127 В), 4 А (220/240 В), 3 А (400/440 В), 2 А (500/690 В) |
|
Номинальный рабочий ток DC-13 (Ie) |
6 А (24 В) … 0.1 А (600 В) |
|
Ток коротковременной стойкости (Icw) |
140 А (0.1 с) / 100 А (1 с) |
|
Напряжение управления (Uc) |
100 … 250 В AC (50/60 Гц) / 100 … 250 В DC |
|
Механическая частота включений (макс.) |
6000 циклов/час |
|
Электрическая частота включений (AC-15) |
1200 циклов/час |
|
Электрическая частота включений (DC-13) |
900 циклов/час |
|
Монтаж |
На DIN-рейку TH35-7.5 / TH35-15 (IEC 60715) или винтами M4 |
|
Сечение подключаемых проводов (вспом. цепь) |
0.75 … 2.5 мм² (гибкий/жёсткий) |
|
Длина зачистки провода |
10 мм |
|
Степень защиты (клеммы) |
IP20 |
|
Момент затяжки (UL/CSA) |
11 in-lb (~1.24 Н·м) |
|
Диапазон рабочих температур |
–40 … +70 °C |
|
Диапазон температур хранения |
–60 … +80 °C |
|
Высота монтажа без снижения характеристик |
до 3000 м |
|
Вибростойкость |
4 g (замкнут) / 2 g (разомкнут) |
|
Ударопрочность |
до 30 g (в зависимости от направления) |
|
Вес нетто |
0.32 кг |
|
Габариты (Ш × Г × В) |
45 × 110.5 × 86 мм |
Преимущества для покупателя
- 8 вспомогательных контактов (4NO + 4NC) в компактном корпусе
Позволяет реализовать сложные схемы управления, блокировки и сигнализации без использования дополнительных контактных приставок. Экономит место в шкафу до 50%. - Универсальная катушка управления (100–250 В AC/DC)
Один артикул подходит для широкого спектра напряжений — снижаются складские запасы и риск ошибки при монтаже. Работает как от переменного, так и от постоянного тока. - Широкий диапазон рабочих температур (–40 … +70 °C)
Контактор сохраняет работоспособность в неотапливаемых помещениях, на улице, в условиях Крайнего Севера и в жарких цехах. - Высокая механическая износостойкость (6000 циклов/час)
Ресурс — миллионы операций. Подходит для интенсивных режимов работы (частые включения/отключения). - Надёжная коммутация цепей управления (AC-15 / DC-13)
Контакты рассчитаны на индуктивные нагрузки (катушки контакторов, реле, соленоиды) — не происходит «приваривания» и дугового износа. - Простой монтаж
Устанавливается на DIN-рейку (TH35-7.5 или TH35-15) либо двумя винтами M4 по диагонали. Клеммы с винтовым зажимом, допускают подключение до двух проводов сечением до 2.5 мм². - Степень защиты IP20
Безопасен для монтажа в стандартных щитах — пальцезащищённые клеммы.
Типовые области применения
- цепи управления контакторами и пускателями
- схемы блокировок и взаимозависимостей (например, реверсивные пуски)
- сигнализация состояния оборудования
- управление освещением и обогревом в шкафах
