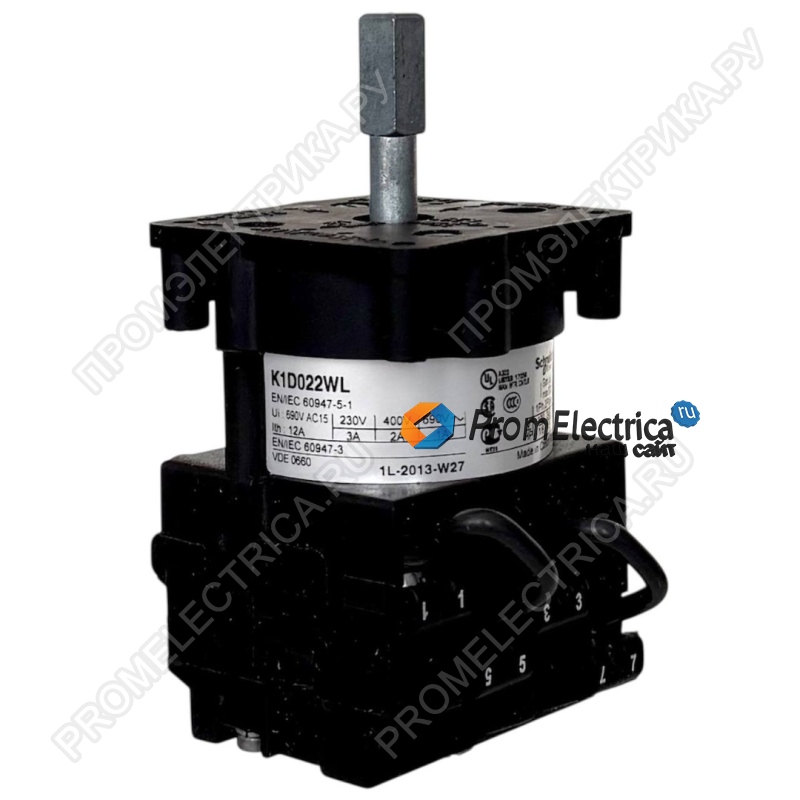

Описание, применение K1D022WL Schneider Electric
Серия Harmony K
Тип продукта Корпус кулачкового переключателя
наименование компонента K1
[Ith] условный тепловой ток на открытом возду 12 А
состав субблока
Блоки контактов + крепежная панель
функция кулачкового переключателя
Реверсирующий переключатель обратный
Пружинный возврат от 330° до 0°
Пружинный возврат от 30° до 0°
положение ОТКЛ.
С положением "откл."
Описание полюсов 2P
коммутационные положения
Левый: 0° - 330 °
Вправо: 0° - 30°
монтаж изделия
Монтаж на передней панели
Режим фиксации
С несколькими способами крепления
материал окантовки
Пластик
Дополнительные характеристики
угол переключения
30 °
[Ui] номинальное напряжение изоляции
690 V (pollution degree 3) conforming to IEC 60947-1
[Ithe] условный тепловой ток в щите 10 А
номинальная рабочая мощность, Вт
10500 W AC-21, 500 - 660 V 3 phases conforming to IEC 947-3
1100 W AC-3, 230 V 3 phases conforming to IEC 947-3
1500 W AC-23A, 230 V 3 phases conforming to IEC 947-3
1500 W AC-3, 400 V 1 phase conforming to IEC 947-3
1500 W AC-3, 400 V 3 phases conforming to IEC 947-3
1500 W AC-3, 500 V 3 phases conforming to IEC 947-3
1500 W AC-3, 690 V 3 phases conforming to IEC 947-3
2200 W AC-23A, 400 V 3 phases conforming to IEC 947-3
2200 W AC-23A, 500 V 3 phases conforming to IEC 947-3
2200 W AC-23A, 690 V 3 phases conforming to IEC 947-3
4800 W AC-21, 230 V 3 phases conforming to IEC 947-3
600 W AC-3, 230 V 1 phase conforming to IEC 947-3
8300 W AC-21, 400 V 3 phases conforming to IEC 947-3
[Iе] номинальный переменный рабочий ток
1 A at 500 V AC-15 conforming to IEC 947-5-1
2 A at 400 V AC-15 conforming to IEC 947-5-1
3 A at 230 V AC-15 conforming to IEC 947-5-1
1.8 A at 690 V AC-3 3 phases conforming to IEC 947-3
2.8 A at 500 V AC-3 3 phases conforming to IEC 947-3
2.8 A at 690 V AC-23A 3 phases conforming to IEC 947-3
3.3 A at 400 V AC-3 3 phases conforming to IEC 947-3
3.8 A at 500 V AC-23A 3 phases conforming to IEC 947-3
4.6 A at 230 V AC-3 3 phases conforming to IEC 947-3
4.8 A at 400 V AC-23A 3 phases conforming to IEC 947-3
5.6 A at 230 V AC-23A 3 phases conforming to IEC 947-3
Электрическая износостойкость
1000000 cycles AC-15
1000000 cycles AC-21
500000 cycles AC-23
500000 циклы AC-3
maximum operating rate
2.5 cyc/mn AC-21
2.5 cyc/mn AC-23
2.5 cyc/mn AC-3
8.333 cyc/mn AC-15
Ток короткого замыкания
10000 А
16 A cartridge fuse, type gG
[Up] номинальное импульсное выдерживаемое напряжение
4 kV in isolating function
6 kV conforming to IEC 947-1
Работа контактов
Медленное размыкание
прямое размыкание С
электрическое соединение
Captive screw clamp terminals flexible, clamping capacity: 2 x 1.5 mm²
Captive screw clamp terminals solid, clamping capacity: 1 x 2.5 mm²
Механическая износостойкость
1000000 циклы
Вес нетто 0,126 кг
Условия эксплуатации
стандарты
CENELEC EN 50013
EN 60947-3 for power circuit
EN 60947-5-1 for control circuit
IEC 60947-3 for power circuit
IEC 60947-5-1 for control circuit
сертификация
CSA 240 V 1 hp 1 phase
CSA 240 V 3 hp 3 phases 2 pole(s)
UL 240 V 1 hp 3 phases
UL 240 V 0.33 hp 1 phase 2 pole(s)
Защитное исполнение TC
Рабочая температура окружающей среды -25...55 °C
Температура окружающей среды при хранении -40...70 °C
ударопрочность
30 gn conforming to IEC 68-2-27
виброустойчивость
5 gn conforming to IEC 68-2-6 (f = 10...150 Hz)
класс защиты от поражения электр. током
Class II conforming to IEC 536
Класс II в соответствии с NF C 20-030
