Описание, применение CR2033

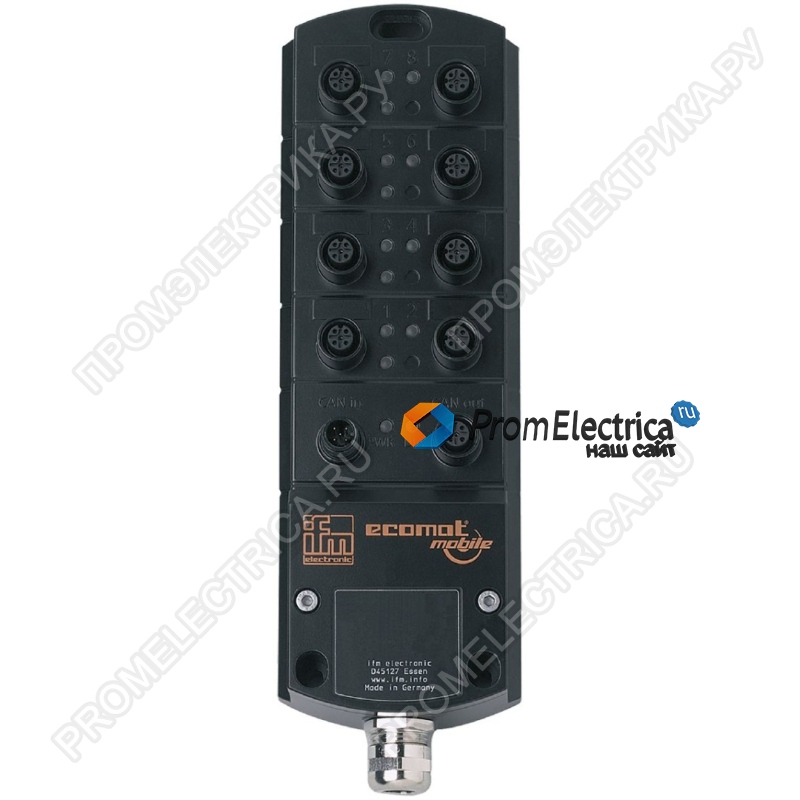

CR2033: Компактный модуль ввода-вывода (Metall)
Технические характеристики:
- Тип модуля: Цифровой и аналоговый модуль ввода-вывода для системы R 360
- Интерфейс: CANopen (ISO 11898, CAN 2.0 B)
- Корпус: Цинковый литьевой сплав с кабельным отсеком, KTL-покрытие (чёрный)
- Габариты (Д×Ш×В): 227 × 77 × 39 мм (без кабельных вводов)
- Вес: 1.2 кг
- Защита: IP67
- Рабочее напряжение: 10–32 В DC
- Потребляемый ток: ≤50 мА (без нагрузки при 24 В DC)
- Температурный диапазон:
- Рабочий: от –40°C до +85°C
- Хранения: от –40°C до +85°C
Входы:
- Количество: 8 (конфигурируемые)
- 4 цифровых (High-Side)
- 4 аналоговых:
- Напряжение: 0–10/32 В
- Ток: 0/4–20 мА
- Ратиометрические (для потенциометров)
- Макс. ток сенсорного питания: 400 мА
Выходы:
- Количество: 4 (конфигурируемые)
- Цифровые (High-Side, с диагностикой)
- PWM (20–250 Гц, разрешение 1%)
- Макс. ток на выход: 4 А
- Суммарный ток: 16 А
Подключение:
- CAN-интерфейс: 7-полюсная клеммная колодка (CAGE CLAMP®)
- Кабельные вводы: M16
- Разъёмы: 8 × M12 (5-контактные), 2 × M12 (CANin/CANout)
Ключевые преимущества:
Гибкость конфигурации
- Возможность настройки входов/выходов под цифровые или аналоговые сигналы.
- Поддержка PWM для управления исполнительными устройствами.
Простота интеграции
- Подключение через разъёмы M12 и CAGE CLAMP®-клеммы (0.08–4 мм²).
- Встроенные LED-индикаторы для мониторинга статуса.
Высокая производительность
- Скорость передачи CANopen до 1 Мбит/с.
- Диагностика выходов (обрыв, КЗ).
Области применения:
Промышленная автоматизация:
- Управление двигателями, клапанами и датчиками в конвейерных системах.
- Интеграция в станки с ЧПУ и роботизированные линии.
Энергетика и транспорт:
- Мониторинг параметров в распределительных щитах.
- Системы управления подвижным составом (совместимость с EN 50155).
Сельское хозяйство и строительство:
- Контроль гидравлических систем и тяжелой техники.
Логистика:
- Автоматизация складского оборудования (например, кранов-штабелеров).
