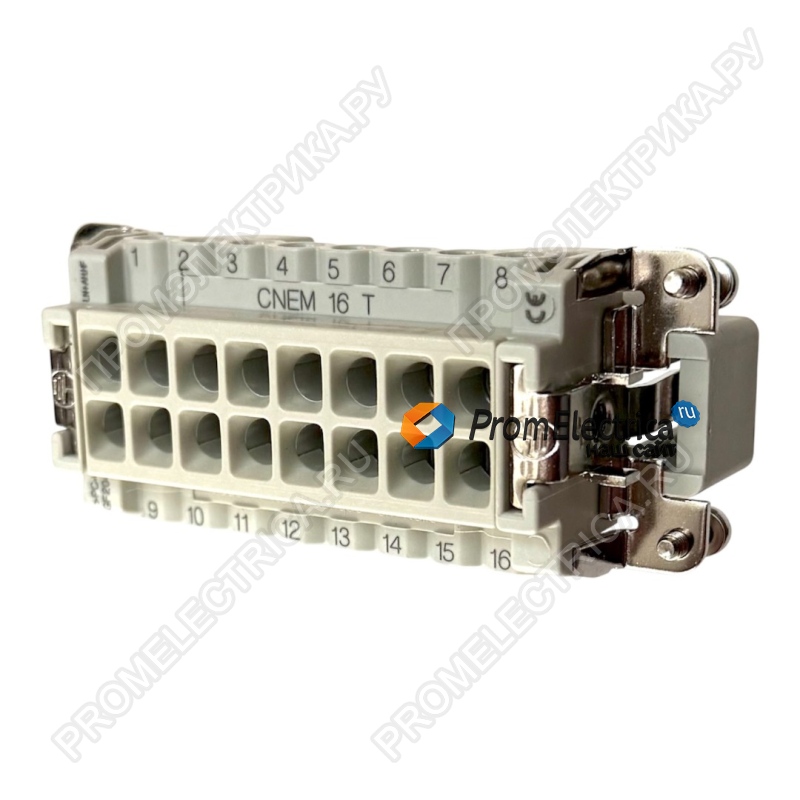

Описание, применение CNEM 16 T
Вставка ILME CNEM 16 T — это высококачественный компонент из серии CNE, предназначенный для создания надежных разъемных соединений в промышленном оборудовании . Эта модель представляет собой вилочную (male) вставку с 16 силовыми контактами и отдельным заземляющим контактом (PE), выполненную по винтовой схеме подключения . Она монтируется в корпус типоразмера "77.27" и обеспечивает стабильную передачу сигналов и электроэнергии в самых суровых условиях эксплуатации .
Основные технические характеристики
|
Параметр |
Значение |
|
Производитель |
ILME |
|
Серия |
CNE |
|
Тип |
Вилка (Male Insert) для корпуса |
|
Количество контактов |
16 + PE (заземление) |
|
Номинальный ток |
16 А |
|
Номинальное напряжение |
500 В (690 В для некоторых приложений) |
|
Выдерживаемое импульсное напряжение |
6 кВ |
|
Тип соединения |
Винтовые зажимы (Screw Terminal) |
|
Сечение подключаемого провода |
0.5 ... 4.0 мм² (AWG 20-12) |
|
Диапазон рабочих температур |
-40 ... +125 °C |
|
Степень защиты (IP) |
IP20 (без корпуса), до IP66/IP68/IP69 (в корпусе) |
|
Сопротивление изоляции |
≥ 10 ГΩ |
|
Переходное сопротивление |
≤ 1 мΩ |
|
Механическая износостойкость |
≥ 500 циклов сочленения |
|
Материал корпуса (изолятора) |
Поликарбонат (PC), самозатухающий, UL94 V-0 |
|
Материал контактов |
Медный сплав, посеребренный |
|
Масса |
~82 г |
Преимущества и особенности
- Надежная коммутация: 16 силовых контактов и отдельный контакт для заземления (PE) позволяют безопасно передавать ток до 16 А при напряжении до 500 В . Посеребренные контакты из медного сплава обеспечивают низкое переходное сопротивление и высокую коррозионную стойкость .
- Высокая защита от внешних воздействий: Благодаря степени защиты вплоть до IP66/IP68/IP69 при установке в соответствующий корпус, разъем гарантирует герметичность соединения даже при длительном погружении в воду или воздействии струй высокого давления .
- Простота монтажа и обслуживания: Винтовые зажимы обеспечивают быстрый и надежный монтаж проводников сечением до 4 мм² без специального инструмента . Наличие пластины для защиты проводников упрощает подготовку кабеля .
- Долговечность и безопасность: Корпус из самозатухающего поликарбоната (UL94 V-0) и широкий диапазон рабочих температур (-40...+125°C) гарантируют длительный срок службы в самых суровых условиях . Высокое сопротивление изоляции (>10 ГΩ) и малый ток утечки обеспечивают безопасность персонала и оборудования .
Области применения
- Промышленная автоматизация и машиностроение: Для подключения серводвигателей, частотных преобразователей, датчиков и исполнительных механизмов в станках, робототехнике и конвейерных линиях .
- Энергетика и распределение электроэнергии: В силовых распределительных щитах, системах управления насосами, вентиляцией и компрессорным оборудованием.
- Железнодорожный транспорт и тяжелая техника: Для создания надежных разъемных соединений в подвижном составе, строительной и горнодобывающей технике, устойчивых к вибрации и агрессивным средам.
- Другие промышленные приложения: В упаковочном, текстильном и пищевом оборудовании, где требуется высокая степень защиты и надежность электрических соединений.
