Описание, применение MDST150-16

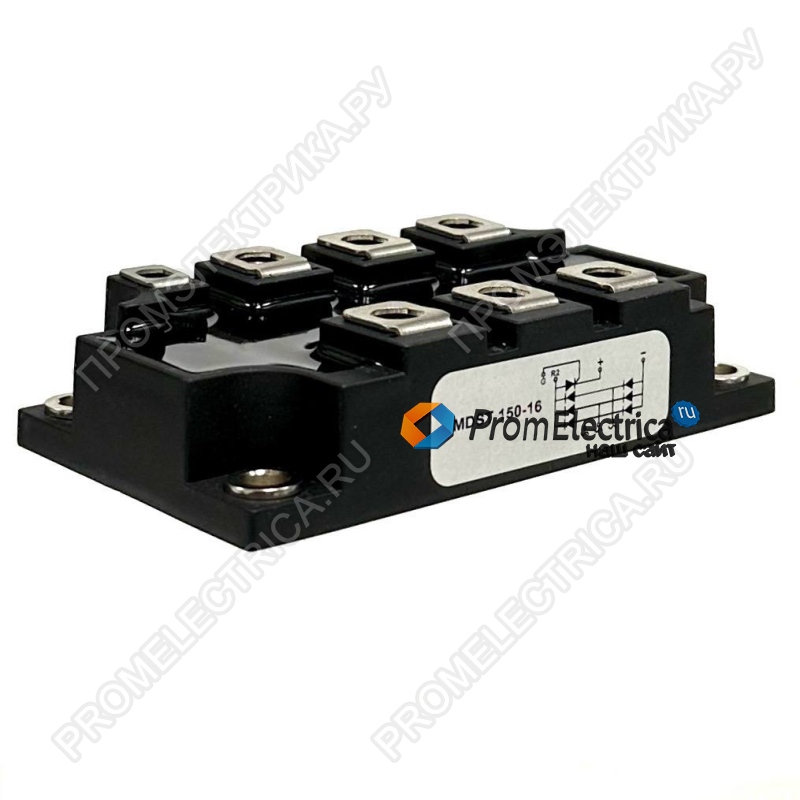

MDST150-16 — это высококачественный трехфазный мостовой модуль, разработанный для использования в мощных электронных системах.
Технические характеристики:
- Блокирующее напряжение (VRRM): 1600 В
- Максимальное обратное напряжение (VRSM): 1700 В
- Номинальный прямой ток (ID): 150 А (постоянный ток)
- Ток перегрузки (IFSM): 1800 А (длительность импульса 10 мс)
- Тепловое сопротивление (переход-корпус): 0,14 °C/Вт (макс.)
- Тепловое сопротивление (корпус-радиатор): 0,10 °C/Вт (макс.)
- Рабочая температура перехода: от -40 °C до +150 °C
- Температура хранения: от -40 °C до +125 °C
- Напряжение изоляции (Visol): 3000 В (RMS)
- Крутящий момент при монтаже:
- Клеммы (M4): 2 ±15% Н·м
- Клеммы (M6) и радиатор (M6): 5 ±15% Н·м
- Вес модуля: ~360 г
Преимущества:
- Высокая мощность и надежность — поддержка токов до 150 А и напряжений до 1600 В обеспечивает стабильную работу в тяжелых условиях.
- Защита от перегрузок — устойчивость к импульсным токам до 1800 А и встроенная термозащита.
- Широкий температурный диапазон — работа при экстремальных температурах (-40 °C до +150 °C).
- Простота монтажа — четкие параметры крутящего момента предотвращают повреждение при установке.
- Изолированный корпус — повышенная безопасность и защита от короткого замыкания.
Применение:
- Управление двигателями переменного и постоянного тока
- Стабилизированные и импульсные источники питания
- Промышленные инверторы и преобразователи
