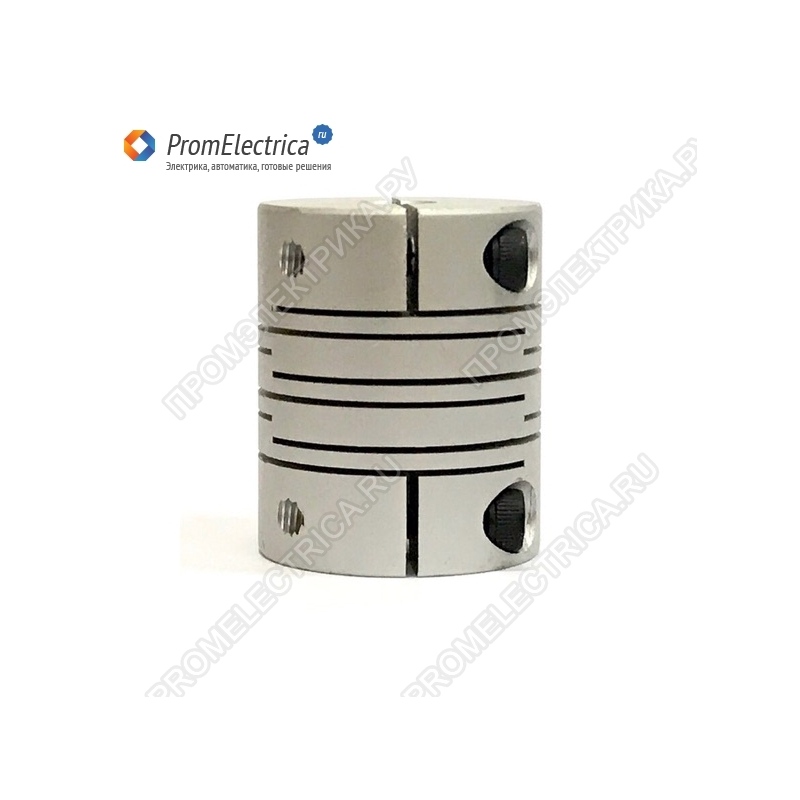

Описание, применение SRB12 3*5
Технические характеристики муфты SRB12:
Тип муфты: разрезная
Материал: алюминиевый сплав
Номинальный крутящий момент: 0,2 Нм
Максимальный крутящий момент: 0,4 Нм
Максимальная скорость вращения: 3000 об/мин
Момент инерции: 8,8х10-8 кг*м2
Жесткость на кручение: 36 Нм/рад
Компенсация несоосности валов:
радиальная: 0,1 мм
осевая: ±0,15 мм
угловая: 2,5°
Вес: 5 г
Габаритные размеры муфты SRB12
Базовые модификации разрезных муфт SRB12, всегда в наличии на складе
Цена 1600 рублей
SRB12C 3x3
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4*4 мм (SRB12C 4*4)
SRB12C 3x4
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4*5 мм (SRB12C 4*5)
SRB12C 3x5
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4*6 мм (SRB12C 4*6)
SRB12C 4x4
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 5*5 мм (SRB12C 5*5)
SRB12C 4x5
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 5*6 мм (SRB12C 5*6)
SRB12C 5x5
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 5*6 мм (SRB12C 5*6)
Модификации разрезных муфт SRB12 под расточку, изготовление 2-3 дня
Цена 2400 рублей
SRB12C 4x4.25
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4*4.25 мм (SRB16C 4*4.25)
SRB12C 4.25х5
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4.25*5 мм (SRB12C 4.25*5)
SRB12C 4.25х6
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4.25*6 мм (SRB12C 4.25*6)
SRB12C 4.25х6.35
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 4.25*6.35 мм (SRB12C 4.25*6.35)
SRB12C 5х6.35
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 5*6.35 мм (SRB12C 5*6.35)
SRB12C 6х6.35
Муфта для энкодеров разрезная диаметр 12 мм, высота 19 мм
Муфта с зажимным кольцом, диаметры валов 6*6.35 мм (SRB12C 6*6.35)
Под заказ возможно изготовление муфт с креплением под шпонку, стоимость изготовления 920 рублей, при заказе более 10 единиц одного вида - предоставляется скидка!
Изготовим муфты по Вашему техническому заданию!
Приводные муфты
В нашем интернет-магазине представлен большой выбор приводных муфт для использования в различных устройствах и под любые нужды. При необходимости подбора муфты параметрам присылайте Вашу заявку на электронную почту.
Приводные муфты (муфты сцепления) представляют собой деталь, соединяющую концы двух валов, которых подходят один к другому вплотную или же удалены на небольшое расстояние, и передающую вращение и крутящий момент (без изменения их величины и направлений) с одного вала на другой.
Общий случай схемы применения муфт представлен на рисунке.
Муфты являются важной деталью подобных конструкций, часто определяющими надежность работы и долговечность машины, и выполняют следующие важные задачи:
- Позволяют использовать длинные валы
- Компенсируют небольшие неточности монтажа соединяемых валов
- Позволяют изолированно включать и выключать отдельные узлы
- Уменьшают динамические нагрузки
При монтаже валы должны быть расположены так, чтобы геометрическая ось одного вала была продолжением геометрической оси другого вала, что в реальных условиях бывает недостижимо. Важным фактором использования муфт является их способность компенсировать погрешности взаимного расположения валов. Погрешности бывают продольные (радиальные), осевые и угловые. Наглядную иллюстрацию правильного расположения валов, погрешностей и компенсации их при использовании муфт Вы можете увидеть ниже.
Представленные в нашем интернет-магазине муфты идеально подходят для использования в:
1) Асинхронных двигателях
2) Коллекторных двигателях
3) Шаговых двигателях
4) Серводвигателях
5) Червячных редукторах
Выбор типа муфты
При подборе муфты необходимо в первую очередь определить, какой из типов подходит в данном случае. В нашем интернет-магазине Вы можете приобрести:
1) Сильфонные муфты
2) Дисковые муфты (мембранные, пластинчатые муфты)
3) Кулачковые муфты (силовые муфты, муфты с упругим элементом, муфты со вставками из эластомеров)
4) Разрезные муфты (спиральные муфты)
На представленной ниже иллюстрации Вы можете увидеть различия внешнего вида указанных муфт.
Сильфонные муфты серии SRW
Сильфонные муфты, или, как часто их называют, соединительные муфты с пружиной, крутильно-упругие муфты с металлическим сильфоном, получили свое название от сильфона – одной из основных составных частей такой муфты.
Сильфон – это упругая оболочка, состоящая из однослойного или многослойного металлического, неметаллического или композитного материала, сохраняющая прочность и герметичность при сжатиях, растяжениях и изгибах. Свойство сильфона сохранять прочность, плотность и герметичность широко используется в технике. Их применяют в электроэнергетике, нефтеперерабатывающей, химической и многих других отраслях промышленности. А также, в качестве гибкого элемента в сильфонных муфтах.
В крутильно-упругих муфтах серии SRW сильфон изготовлен из стали, а корпус муфты - из прочного алюминиевого сплава.
Особенности сильфонных муфт серии SRW:
Передают небольшой крутящий момент при средней скорости вращения
Обладают высокой упругостью на кручение
Компенсируют среднюю радиальную, осевую и угловую несоосность
Являются прецизионными (высокоточными)
Не имеют зазора
Крайне долговечны
Легко монтируются и демонтируются
Области применения сильфонных муфт серии SRW:
Металлообрабатывающие станки
Фрезерные станки с ЧПУ
Древообрабатывающие станки
Упаковочное оборудование
Оборудование автоматизации
Камнеобрабатывающие станки
Штамповочные станки
Печатные машины
Станки для обработки листового металла
Промышленные роботы
Текстильные машины
Зубофрезерные станки
И т.д.
