Описание, применение 1SAZ211201R1035 ABB

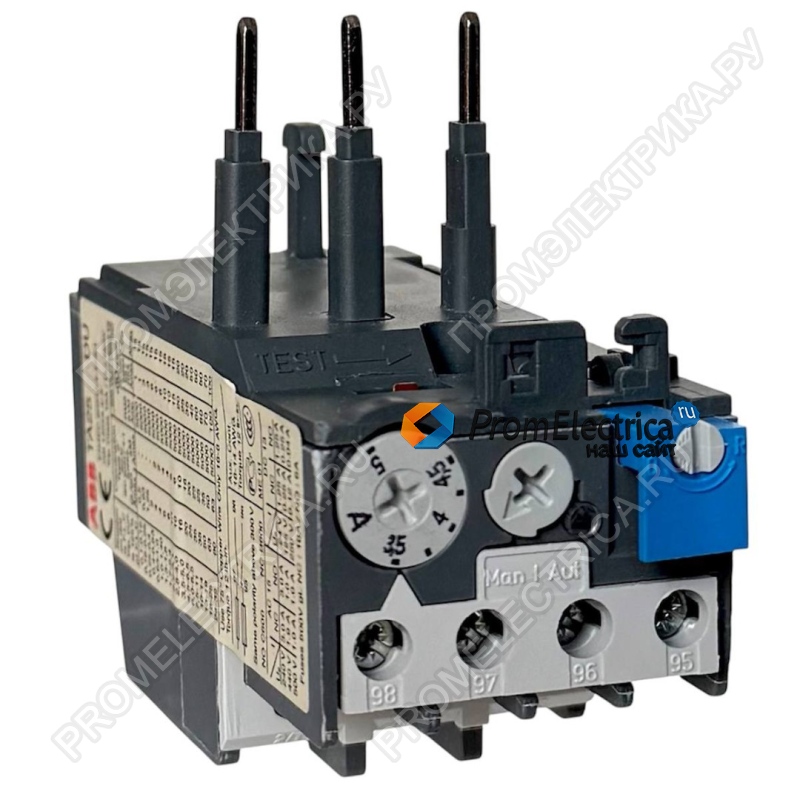

1SAZ211201R1035 (TA25DU-5.0) — Тепловое реле перегрузки
Технические характеристики:
- Номинальный ток: 5 А (диапазон настройки: 3,5–5 А).
- Напряжение:
- Главная цепь: 690 В AC / 440 В DC.
- Вспомогательная цепь: 500 В AC / 440 В DC.
- Класс срабатывания: 10A (быстрая защита от перегрузки).
- Количество полюсов: 3 (полная защита фаз).
- Контакты:
- 1 нормально замкнутый (NC) .
- 1 нормально разомкнутый (NO) .
- Режим сброса: Автоматический или ручной (на выбор).
- Подключение проводов:
- Главная цепь: 0,75–4 мм² (гибкие/жесткие).
- Вспомогательная цепь: 0,75–2,5 мм².
- Степень защиты: IP20 (корпус), IP10 (клеммы).
- Температурный диапазон:
- Работа: -25…+55°C (с температурной компенсацией).
- Хранение: -40…+70°C.
- Габариты: 44×80×94 мм, вес 0,15 кг.
Ключевые преимущества:
Гибкость настроек:
- Широкий диапазон регулировки тока (3,5–5 А).
- Возможность выбора между автоматическим и ручным сбросом.
Простота монтажа и контроля:
- Компактный дизайн для экономии места в щитах.
- Встроенные функции STOP и TEST для удобства проверки.
Совместимость:
- Прямое подключение к контакторам ABB.
- Поддержка различных напряжений и частот (50/60 Гц, DC).
Области применения:
- Промышленность: Защита двигателей станков, насосов, вентиляторов.
- Энергетика: Контроль нагрузки в распределительных щитах и подстанциях.
- Инфраструктура: Системы вентиляции, лифты, эскалаторы.
- Автоматизация: Управление конвейерами, компрессорами, прочим оборудованием.
