Описание, применение SN04-N2

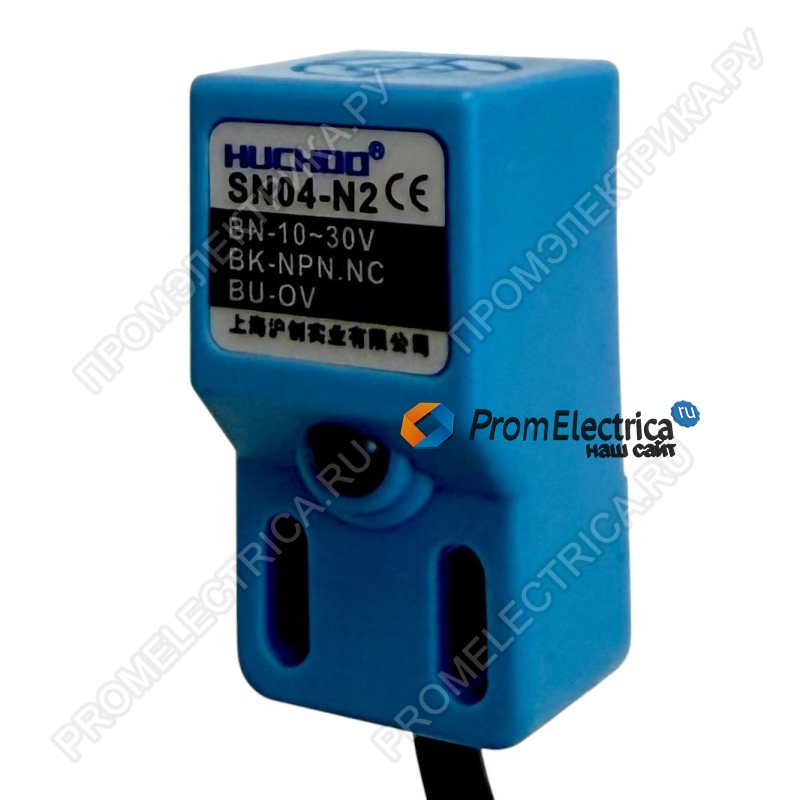

SN04-N2 — это индуктивный датчик приближения в прямоугольном корпусе 18×18×35 мм. Модель работает от постоянного тока 10…30 В, имеет выход NPN нормально замкнутый (NC) и предназначена для бесконтактного обнаружения металлических объектов.
Ключевые преимущества
- Компактный прямоугольный корпус — 18×18×35 мм, удобный монтаж на ограниченных поверхностях.
- Дальность срабатывания 4 мм — стабильное обнаружение металлических целей.
- Выход NPN NC (нормально замкнутый) — безопасное поведение при обрыве провода (реле обесточивается).
- Латунный корпус — механическая прочность и защита от ударов.
- Двойная индикация — зелёный светодиод (питание) и красный (срабатывание).
- Защита от переполюсовки и выбросов напряжения — долговечность в промышленных сетях.
- Широкий диапазон температур –20 … +70 °C — работа в неотапливаемых цехах.
Технические характеристики
|
Параметр |
Значение |
|
Модель |
SN04-N2 |
|
Серия |
SN-04 |
|
Тип датчика |
Индуктивный, прямоугольный |
|
Поверхность обнаружения |
Фронтальная (передняя) |
|
Гистерезис |
≤ 10 % от дистанции срабатывания |
|
Напряжение питания |
10 … 30 V DC |
|
Тип выхода |
NPN, нормально замкнутый (NC) |
|
Количество проводов |
3 |
|
Остаточное напряжение |
≤ 1,5 В |
|
Ток потребления (без нагрузки) |
≤ 12 мА |
|
Коммутируемый ток |
≤ 200 мА |
|
Защита |
Переполюсовка, выбросы напряжения |
|
Индикация питания |
Зелёный светодиод |
|
Индикация срабатывания |
Красный светодиод |
|
Сопротивление изоляции |
≥ 50 МОм (500 V DC) |
|
Испытательное напряжение изоляции |
1500 V AC, 1 мин |
|
Температура работы |
–20 … +70 °C |
|
Влажность |
35 … 95 % |
|
Материал корпуса |
Латунь |
|
Материал детектирующей поверхности |
ABS |
Особенности
- NC выход — при отключении питания или обрыве провода нагрузка отключается (более безопасно для некоторых систем).
- Фронтальное детектирование — удобно для контроля приближения объектов по оси датчика.
- Не для взрывоопасных сред — строгое ограничение производителя
- Избегать конденсации и коррозионных газов — снижает ресурс
Области применения:
- Обнаружение металлических деталей на конвейере
- Контроль конечного положения механизмов
- Системы счёта и позиционирования
- Станки, прессы, упаковочные автоматы
- Оборудование с ограниченным пространством для датчиков
