Описание, применение XCKN2118G11

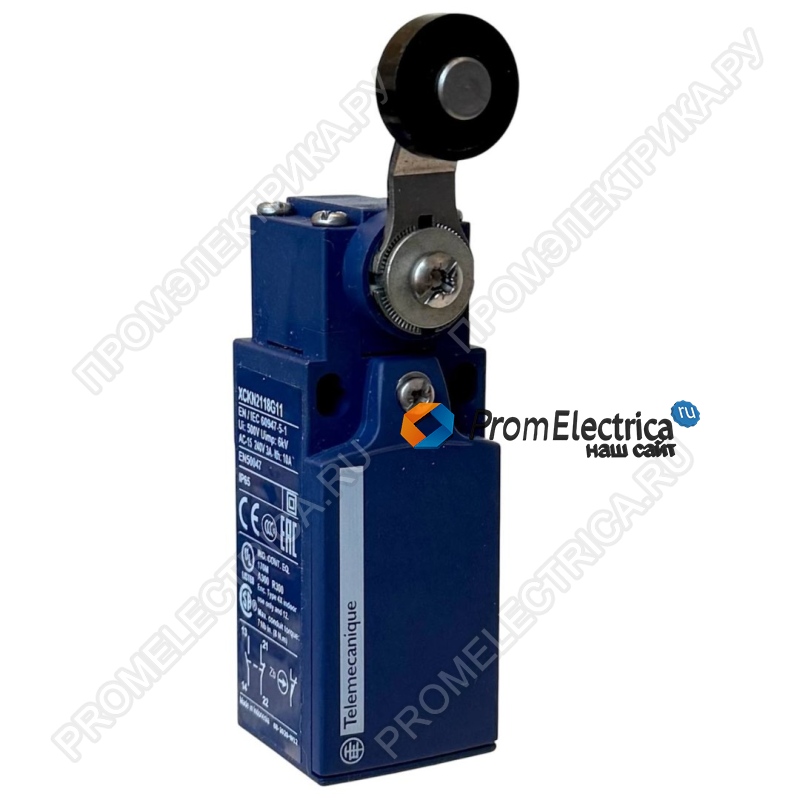

Концевой выключатель XCKN2118G11
Технические характеристики:
- Серия и тип: XC Standard, компактный концевой выключатель с поворотной головкой.
- Артикул производителя: XCKN2118G11.
- Корпус и материалы:
- Корпус и головка из ударопрочной пластмассы.
- Способ крепления: фиксация за корпус.
- Контакты:
- 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO).
- Тип контактов: мгновенного действия.
- Управление:
- Привод: поворотный роликовый рычаг с пружинным возвратом.
- Угол срабатывания: 30°.
- Направления подхода: 2 (боковые).
- Электрические параметры:
- Напряжение изоляции (UI): 300 В , 500 В.
- Импульсное напряжение (Uimp): 6 кВ.
- Ток:
- AC-15: 3 А при 240 В, 10 А.
- DC-13: 0.1 А при 250 В.
- Защита от короткого замыкания: предохранитель 10 A gG.
- Механические параметры:
- Положительное размыкание (Positive Opening) с минимальным моментом 0.15 Н·м.
- Минимальный момент для срабатывания: 0.1 Н·м.
- Максимальная скорость срабатывания: 1.5 м/с.
- Механическая износостойкость: 10 000 000 циклов.
- Электрическая износостойкость: 5 000 000 циклов (DC-13).
- Габариты: 30 × 108 × 44.5 мм (Ш × В × Г).
- Защита:
- Степень защиты: IP65.
- Ударопрочность: IK04.
- Устойчивость к вибрации: 25 gn (10–500 Гц).
- Температурный диапазон:
- Рабочая температура: от -25°C до +70°C.
- Хранение: от -40°C до +70°C.
- Подключение:
- Вход для кабеля: Pg11.
- Клеммы: винтовые зажимы (1 × 0.34 – 2 × 1.5 мм²).
Ключевые преимущества:
- Универсальность:
- Компактные размеры и поворотная головка позволяют интегрировать выключатель в различные системы.
- Два направления подхода расширяют возможности монтажа.
- Защита от внешних воздействий:
- Степень защиты IP65 обеспечивает работу в пыльных и влажных условиях.
- Ударопрочность (IK04) и виброустойчивость делают его идеальным для промышленного применения.
- Простота подключения:
- Винтовые клеммы и вход Pg11 упрощают установку и обслуживание.
Области применения:
- Промышленное оборудование: станки, конвейеры, роботизированные системы.
- Автоматизация: управление дверьми, воротами, лифтами.
- Энергетика: системы контроля и защиты.
- Транспорт: железнодорожная и автомобильная техника.
- Строительство: краны, подъемные механизмы.
