Finder 553492209202

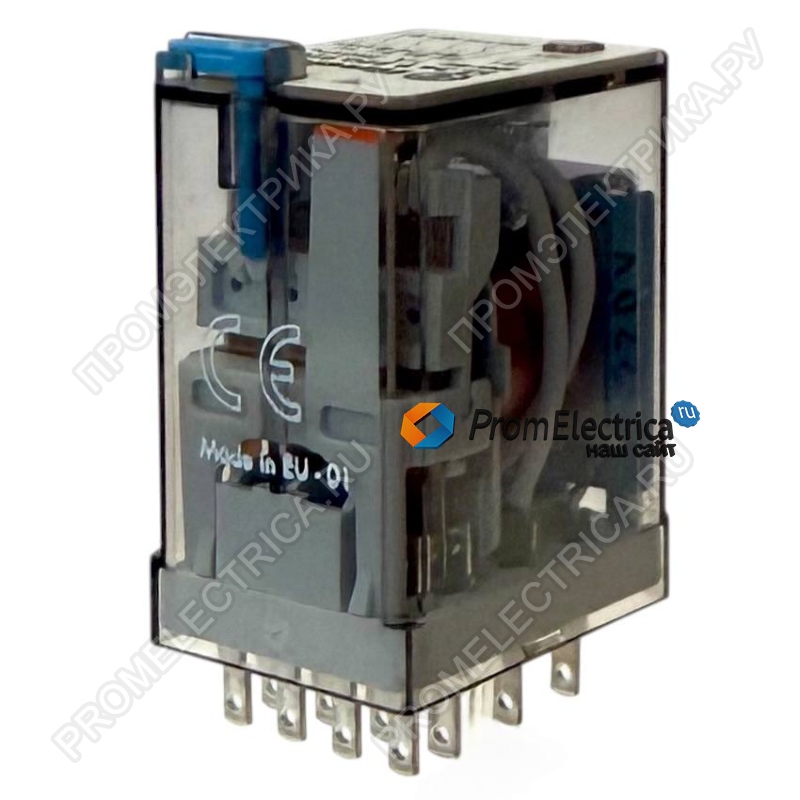

553492209202 Промежуточное реле; 4 перекидных контакта 7А (= 220В DC), AgNi, Finder

ART #664808

В наличии

Стоимость и наличие уточняйте у менеджера

Цена:

2 592₽с НДС 22% можно купить за наличный расчет

1 917₽с НДС 5%
купить с выгодой 15%

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Цена актуальна на дату: 21.11.2023г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров

И: 00000022889О: 00000000000

553492209202 Промежуточное реле; 4 перекидных контакта 7А (= 220В DC), AgNi, Finder

Техническая документация, мануал, PDF

Технические характеристики

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение 553492209202 Finder

Изделие 55.34.9.220.9202 представляет собой модификацию релейной серии 55, адаптированную для работы в цепях с жёсткими требованиями к помехоустойчивости. Ключевая характеристика — строго нормированный нижний порог срабатывания электромагнита: не ниже 60% от номинала (0,6Un). Это гарантирует отсутствие ложных включений при колебаниях питания.

Преимущества

Соответствие российским и европейским нормам
EN 61810-1/2/7, СО 34.35.302‑2006 (п.3.6.12.а), СТО ФСК ЕЭС (п.3.7.1).
Это обязательное требование для многих энергообъектов.
Встроенная диагностика без дополнительных затрат
Уже в базовой поставке присутствуют:

механический указатель состояния
кнопка тестирования с возможностью фиксации (отламываемый ключ)

Простая интеграция в существующие щиты
Монтаж осуществляется в розетки серии 94 (винт или пружина, DIN-рейка или панель).
Есть поддержка перемычек, таймеров, подавляющих модулей.
Высокая надёжность коммутации
4 независимых переключающих контакта на 7 А.
Ресурс при активной нагрузке AC1 — не менее 100 тыс. операций.
Механическая долговечность — десятки миллионов циклов.

Основные характеристики

Что проверяем	Значение
Полное обозначение	55.34.9.220.9202
Тип монтажа	В розетку (94 серия)
Контакты	4CO (4PDT), 7 А
Род тока катушки	Постоянный
Напряжение катушки	220 В DC
Минимальное напряжение срабатывания	132 В DC (0,6Un)
Материал контактов	AgNi
Опции в комплекте	Кнопка с блокировкой + мех. индикатор
Версия	Специальная, нормированное срабатывание

Электрическая прочность и изоляция

Между обмоткой и контактами: 4 кВ (имп.), 2000 В AC
Между разомкнутыми контактами: 1000 В AC / 1,5 кВ (имп.)
Устойчивость к быстрым переходным помехам: уровень 4 (4 кВ)
Категория загрязнения: 2
Категория перегрузки: III (катушка-контакты), II (соседние контакты)

Подходящие розетки (94 серия)

Для работы с реле 55.34.9.220.9202 применяются:

94.04 — винтовые зажимы, универсальный монтаж
94.74 — пружинные зажимы
94.84.2 / 94.84.3 — винтовые, с возможностью установки модулей
94.14 — под печатный монтаж (РСВ)
94.24 — на панель под пайку
94.34 — винт М3 под пайку

Для всех перечисленных розеток доступны:
металлические и пластиковые фиксаторы, перемычки на 6 полюсов, маркировочные этикетки, а также модули подавления (RC, варистор, диод) и светодиодной индикации.

Области применения

объектов энергетики с жёсткими требованиями к ложным срабатываниям
схем релейной защиты, где напряжение может кратковременно падать
любых систем, где указано «Umin ≥ 0,6Un» в проектной документации

О производителе Finder

Итальянская компания Finder представляет одно из наиболее важных направлений рынка электротехнической продукции. К этим изделиям относятся разнообразные типы реле: импульсное реле, фотореле для уличного освещения, миниатюрные и субминиатюрные реле для печатного монтажа, съемные универсальные и мощные реле, реле времени, розетки и аксессуары.
На сегодняшний день высокое качество выпускаемой продукции и разветвленная дистрибьюторская сеть позволяют бренду Finder быть лидером европейского рынка. Результатом широкой специализации компании является более чем десятитысячная номенклатура различных изделий с обширным спектром применения. Finder непрерывно стремится к повышению качества производимой продукции и ее надежность подтверждается международными сертификатами качества, в том числе сертификатами соответствия с маркировкой CE. Компания постоянно работает над поддержанием эффективности и улучшением своей системы менеджмента качества на основе принципов сформулированных стандартами ISO 9001-2008, а именно постоянные инновации, рационализация информационных систем, гибкость и способность к изменению.
Ассортимент торговой марки Finder включает в себя:
реле для установки на печатных платах;
универсальные промежуточные и силовые реле;
релейные интерфейсы;
реле времени и таймеры;
реле контроля тока, фазы и напряжения, термисторные реле;
реле контроля уровня жидкости;
светочувствительные реле;
импульсные (шаговые) реле.
Благодаря высоким техническим и эксплуатационным характеристикам реле Finder зарекомендовали себя в щитах и шкафах управления, распределительных шкафах, аппаратуре связи, в системах релейной защиты и автоматики и во многих других приложениях.
