Описание, применение R4N-2014-23-1220-WT

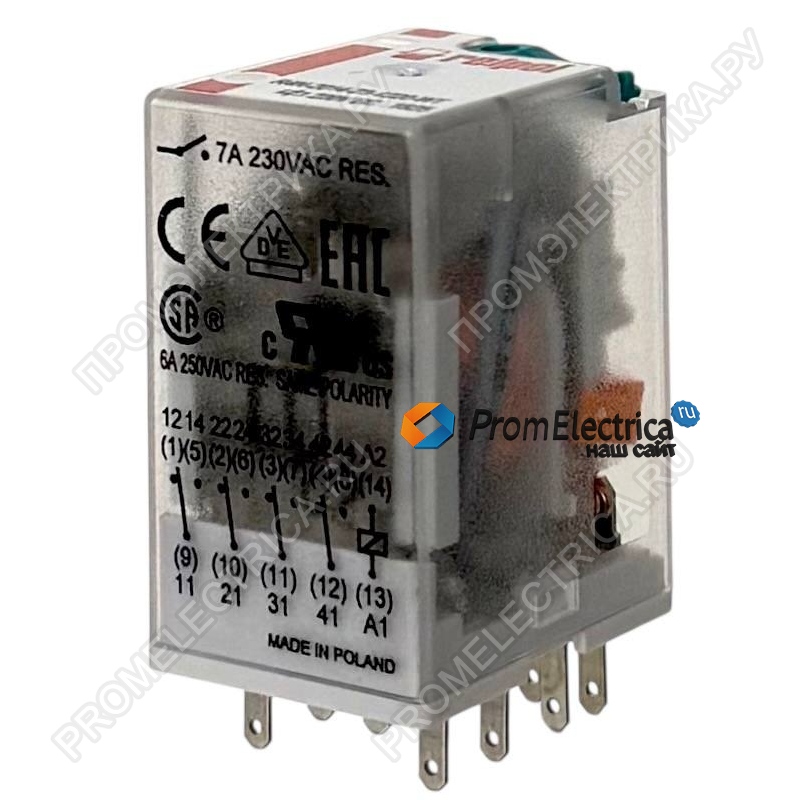

Реле промышленное R4N-2014-23-1220-WT
Технические характеристики:
- Тип реле: Миниатюрное промышленное реле
- Модель: R4N-2014-23-1220-WT
- Количество и тип контактов: 4 переключающих (4 CO)
- Материал контактов: AgNi
- Коммутируемое напряжение:
- Переменный ток (AC): 250 В
- Постоянный ток (DC): 24 В
- Номинальный ток:
- AC1: 7 А / 230 В
- DC1: 6 А / 24 В
- Минимальное коммутируемое напряжение: 10 В
- Максимальный пусковой ток: 12 А
- Сопротивление контактов: ≤ 100 мОм
- Частота коммутации:
- При номинальной нагрузке: 1200 циклов/час
- Без нагрузки: 18000 циклов/час
- Потребляемая мощность катушки: 1,6 ВА
- Номинальное напряжение катушки: 220 V DC
- Время срабатывания/отпускания: 10 мс / 8 мс
- Электрическая износостойкость:
- Резистивная нагрузка (AC1): > 100 000 циклов (6 А, 250 В)
- Механическая износостойкость: > 20 млн. циклов
- Степень защиты: IP40
- Диапазон рабочих температур: -40...+55°C
- Габариты (Д × Ш × В): 27,4 × 21 × 35,5 мм
- Вес: 35 г
- Дополнительные функции:
- Механический индикатор состояния (W)
- Блокируемая тестовая кнопка (T)
Ключевые преимущества:
Высокая надежность и долговечность:
- Твердое золотое покрытие контактов обеспечивает устойчивость к износу и коррозии, что значительно увеличивает срок службы реле.
Быстрое срабатывание:
- Время срабатывания 10 мс и время отпускания 8 мс обеспечивают оперативное управление нагрузкой.
Удобство контроля и тестирования:
- Механический индикатор состояния позволяет визуально контролировать работу реле.
- Блокируемая тестовая кнопка упрощает проверку и настройку системы без отключения питания.
Области применения:
- Промышленная автоматизация: управление двигателями, насосами, вентиляторами и другим оборудованием.
- Энергетика: коммутация цепей в распределительных устройствах и системах защиты.
- Бытовая техника: интеграция в системы управления бытовыми приборами.
- Транспортные системы: использование в условиях повышенных вибраций и ударов.
- Медицинское оборудование: благодаря высокой точности и надежности.
