Описание, применение ZB5AK1313 Schneider Electric

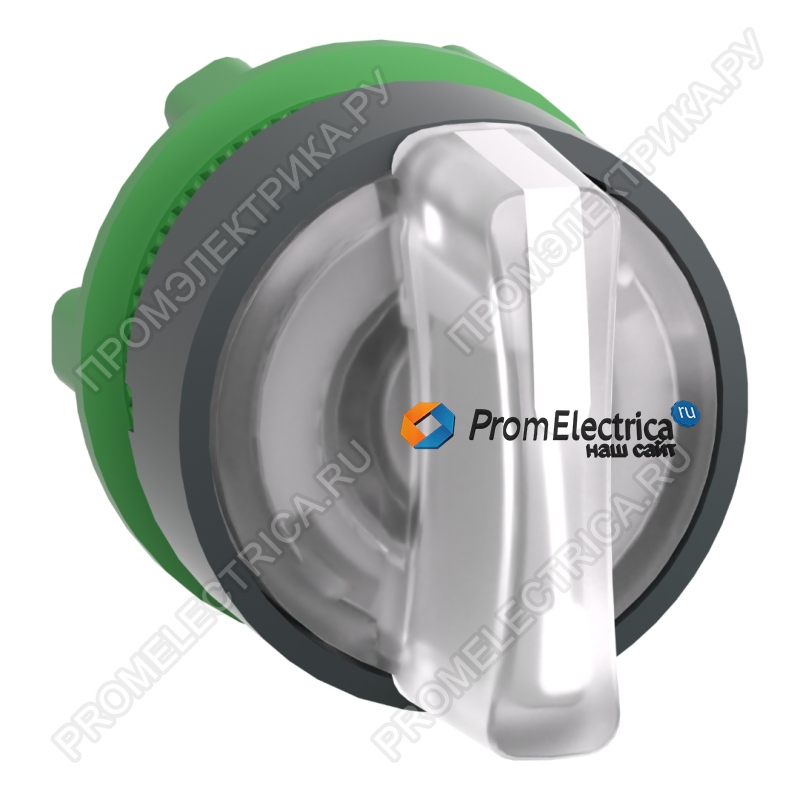

Головка для селекторного переключателя ZB5AK1313 серии Harmony XB5 — это ключевой элемент для построения надежной и индикационной системы управления. Корпус темно-серого цвета с белой рукояткой, выполненный из прочного пластика, предназначен для установки на приводы с универсальной светодиодной подсветкой.
Технические характеристики (основные):
|
Серия / Модель |
Harmony XB5 / ZB5AK1313 |
|
Назначение |
Головка для селекторного переключателя с подсветкой |
|
Материал корпуса |
Темно-серый пластик |
|
Цвет рукоятки |
Белый |
|
Диаметр монтажа |
22 мм |
|
Количество положений |
3 фиксированных |
|
Угол поворота |
±45° |
|
Тип действия |
Фиксируемый (Stay Put) |
|
Совместимость подсветки |
Универсальный светодиод (Universal LED) |
|
Механическая износостойкость |
500 000 циклов |
|
Степень защиты IP |
IP66 / IP67 / IP69K (защита от пыли, воды, высокого давления) |
|
Климатический диапазон (работа) |
-40°C ... +70°C |
Ключевые преимущества и функции:
- Высокая степень защиты (IP) и стойкость: Корпус головки обеспечивает защиту IP66 (полная защита от пыли и сильных струй воды), IP67 (защита от кратковременного погружения в воду), IP69K (защита от воздействия струй воды высокой температуры под высоким давлением). Также соответствует стандартам NEMA 4X и NEMA 13. Это позволяет использовать переключатель в самых суровых условиях: мойки, пищевое производство, наружные установки.
- Долговечность и надежность: Механическая износостойкость составляет 500 000 циклов, что гарантирует многолетнюю безотказную работу даже при частых переключениях.
- Универсальная совместимость: Головка совместима с универсальными светодиодными (LED) блоками серии XB5, что позволяет гибко выбирать и заменять индикационные элементы с разной цветовой маркировкой или напряжением питания. Совместима с рядом контактных блоков (XALD, XALK).
- Превосходная климатическая устойчивость: Широкий диапазон рабочих и температур хранения от -40°C до +70°C. Устойчива к вибрациям (5 gn) и ударам (30 gn / 50 gn).
- Эргономика и безопасность: Четкая белая рукоятка стандартной формы обеспечивает удобное и точное переключение между тремя позициями. Полностью пластиковый корпус гарантирует электробезопасность.
Области применения:
- Промышленная автоматизация: Управление режимами работы станков с ЧПУ, конвейерных линий, упаковочного оборудования в условиях повышенной запыленности, влажности или при необходимости мойки.
- Пищевая и фармацевтическая промышленность: Панели управления на линиях, где требуется частые санитарные обработки высоким давлением и химическими средствами.
- Судостроение и морская техника: Управление системами на судах, сертифицированное морскими регистрами (DNV, LROS, GL, BV).
- Водоочистные сооружения и насосные станции: Переключение режимов работы насосов и другого оборудования в условиях 100% влажности и агрессивной среды.
- Наружные установки и энергетика: Управление в распределительных щитах, установленных на улице или в неотапливаемых помещениях.
- Сельскохозяйственная и специальная техника: Системы управления в условиях сильной запыленности и вибрации.
