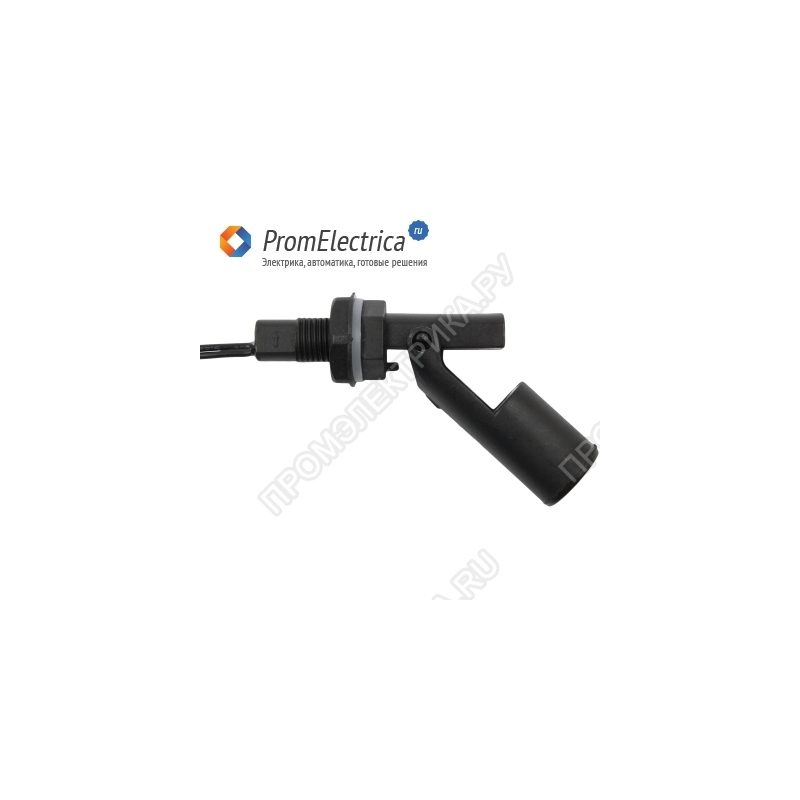

Описание, применение ПДУ-Н611-53
Особенности ПДУ-Н611-60:
Длина погружной части: 61 мм
Диаметр поплавка: 18 мм
Максимально коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение: ≅100 В
Рабочее давление: 0,5 МПа
Рабочая температура: −10...70°С
Присоединение: PG7
Длина провода: 350 мм
Рабочее положение: горизонтальное
Материал корпуса: полипропилен
В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Изготовлены из полипропилена
Технические характеристики ПДУ-Н611-60:
Рабочее положениеГоризонтальное
Материал корпуса
Полипропилен
Рабочая температура−10...70°С
Максимальное рабочее давление0,5 МПа
Максимальная коммутируемая мощность50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение≅100 В
Длина проводов350 мм
ПрисоединениеPG7
Диаметр поплавка18 мм
Длина погружной части
61 мм
Габаритные размеры∅ 21×86 мм
Вес
15 г
Порядок работы ПДУ-Н611-60:
1. Установите датчик в горизонтальном положении.
2. Подключите датчик к внешнему оборудованию согласно схеме.
3. В зависимости от положения датчика повышение уровня жидкости в резервуаре приводит к перемещению поплавка и замыканию или размыканию контакта датчика уровня.
